- zawiera przetwornik punktu rosy HDS10 firmy AOSONG, który charakteryzuje się szybką, powtarzalną odpowiedzią (kilka sekund), wysoką niezawodnością i odpornością na zabrudzenia,
- wyjście DPS jest aktywne w stanie niskim (wyjście typu otwarty dren),
- wymaga zasilania 3...5,5 V, pobór prądu wynosi ok. 60 μA.

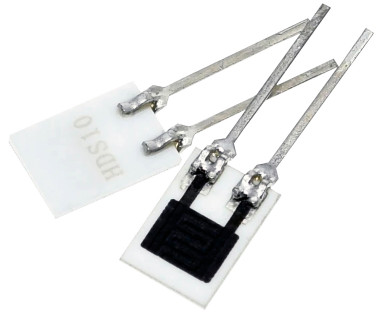

Czujnik HDS10 (fotografia 1) charakteryzuje się szybką, powtarzalną odpowiedzią (ok. kilka sekund), wysoką niezawodnością i odpornością na zabrudzenia. W zależności od wilgotności otoczenia zmienia swoją rezystancję. Przy wilgotności 75% w warunkach normalnych rezystancja wynosi ok. 10 kΩ i rośnie do ok. 200 kΩ przy wilgotności 95%. Napięcie na czujniku podczas pomiaru nie powinno przekraczać 0,8...1 V.
Budowa i działanie
Do detekcji progu ok. 90% zastosowano mikromocowy komparator U1 typu MCP65R41 z wbudowanym napięciem odniesienia 1,2 V. Dzielnik R1, R2 zasilany z napięcia odniesienia VREF polaryzuje czujnik. Dzielnik R4, R5 określa próg zadziałania na ok. 400 mV, co dopowiada wilgotności >90%. Rezystor R3 ustala niewielką histerezę przełączania. Sygnał wyjściowy z komparatora jest buforowany w bramce U2. Wyjście DPSO jest aktywne w stanie niskim, otwarty dren umożliwia równoległe łączenie czujników. Układ wymaga zasilania 3...5,5 V, pobór prądu wynosi ok. 60 μA (bez obciążenia).
