Niniejsza, dziewiąta część przedstawia nową generację wzmacniaczy operacyjnych o niskim poborze mocy, które mogą być używane przy napięciu zasilania poniżej 5 V.

W ostatnich latach kilku producentów układów scalonych wprowadziło na rynek wzmacniacze operacyjne – pojedyncze, podwójne i poczwórne w jednej obudowie – zaprojektowane specjalnie do pracy przy niskim napięciu i z małym poborem mocy.

Mogą one być zasilane napięciem 3,3 V oraz 5 V, zatem idealnie nadają się do użycia z nowoczesnymi mikrokontrolerami.

Rodzina wzmacniaczy MCP600x

Dobrym przykładem takich układów jest rodzina wzmacniaczy operacyjnych MCP6001/4 firmy Microchip. Układy te, niedrogie i powszechnie dostępne, zostały zaprojektowane specjalnie do użytku w zastosowaniach ogólnego przeznaczenia o niskim poborze mocy, w tym w układach przetwarzania sygnałów analogowych i wzmacniaczach pomiarowych.

Podobnie jak w przypadku wielu podobnych typów, układy rodziny MCP600x cechuje iloczyn wzmocnienia i pasma równy 1 MHz. Ich zakres napięć wejściowych i wyjściowych jest jednak – w przeciwieństwie do wielu starszych typów wzmacniaczy – rozszerzony do poziomu napięć zasilających (rail-to-rail). Nie tracą stabilności w obecności umiarkowanych obciążeń pojemnościowych i działają przy napięciach zasilania od zaledwie 1,8 V do 5,5 V. W tabeli 9.1 porównano wzmacniacze z rodziny MCP600x z kilkoma innymi popularnymi typami wzmacniaczy operacyjnych.

Zastosowania

Jako materiał do wykorzystania udostępniamy tutaj zbiór przykładowych zastosowań dla nowoczesnych wzmacniaczy operacyjnych o niskim poborze mocy. Układy te zostały zaprojektowane tak, aby były jak najprostsze w użyciu. Wszystkie z nich będą z powodzeniem działać przy zasilaniu 5 V i pobierać mały prąd. Wskazówki dotyczące zasilania podamy później.

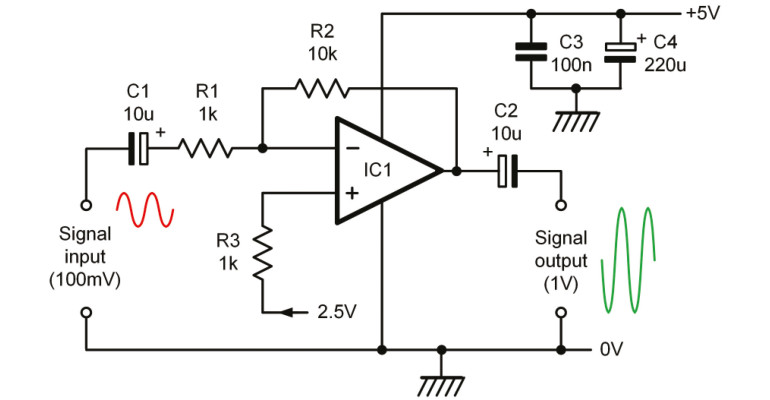

Zaczniemy od klasycznego wzmacniacza odwracającego o stałym wzmocnieniu. Tych, którzy są słabo zaznajomieni z tematem wzmacniaczy operacyjnych, informujemy – układy te są oznaczane trójkątem mającym dwa wejścia, jedno wyjście i dwa zaciski zasilania – dodatnie i ujemne. Jedno z wejść jest oznaczone „–”, a drugie „+”. Oznaczenia te nie mają nic wspólnego z polaryzacją zasilania. Ukazują jedynie przesunięcie fazowe między odpowiednim wejściem a wyjściem. Znak „+” oznacza przesunięcie fazowe równe zero, natomiast znak „–” przesunięcie fazowe o 180° (fali sinusoidalnej; przypis redaktora). Ponieważ przesunięcie fazy o 180° oznacza odwrócenie „do góry nogami” kształtu fali, wejście „–” jest zwykle określane jako „odwracające”. Analogicznie wejście „+” jest „nieodwracające”.

Wzmocnienie napięciowe wzmacniacza odwracającego jest wyznaczone przez stosunek R2 do R1. Przy podanych wartościach wynosi ono –10. Ze względu na odwracające działanie wzmacniacza, przebieg wyjściowy będzie odwrócony (przesunięty w fazie o 180°) względem wejścia – jak pokazują kolorowe przebiegi na rysunku.
