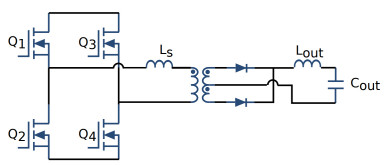

Topologia PSFB (rysunek 1) bazuje na pełnym mostku z przesunięciem fazowym – regulacja mocy odbywa się poprzez sterowanie czasem załączania tranzystorów.
Zalety
- Wysoka sprawność przy dużych mocach – dzięki przesunięciu fazowemu tranzystory są kluczowane w momencie, kiedy napięcie na nich jest minimalne, co redukuje straty przełączania.
- Napięcie wyjściowe jest sterowane w szerokim zakresie poprzez zmianę przesunięcia fazowego pomiędzy Q1 i Q4.
- Prosta topologia oznacza niewielką liczbę komponentów (niższe koszty produkcji).
Wady
- Straty w stanie jałowym mogą być (ze względu na pracę w szerokim zakresie napięć wyjściowych) większe w porównaniu do innych topologii przetwornic.

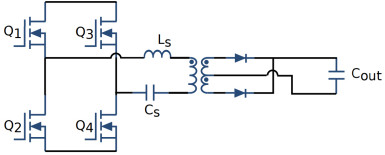

Topologia FB-LCC (rysunek 2) to przetwornica o konstrukcji opartej na obwodzie rezonansowym (dławik + kondensator) do przełączania energii.
Zalety
- Wysoka sprawność przy dużych mocach – dzięki pracy w rezonansie można uzyskać bardzo małe straty przełączania i dużą sprawność przy dużych mocach wyjściowych.
- Szeroki zakres napięcia wyjściowego regulowany poprzez zmianę częstotliwości rezonansowej.
- Niski poziom zakłóceń EMI dzięki pracy w rezonansie.
Wady
- Skomplikowane sterowanie – regulacja mocy wyjściowej wymaga zmiany częstotliwości rezonansowej, co komplikuje układ sterowania.

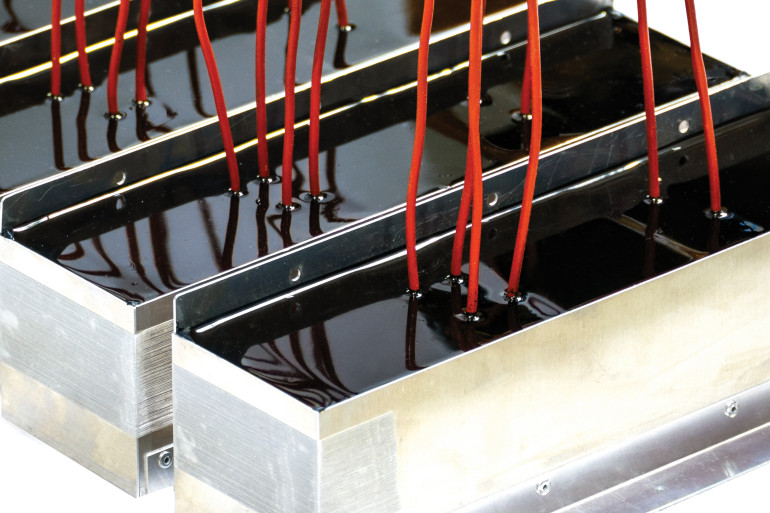

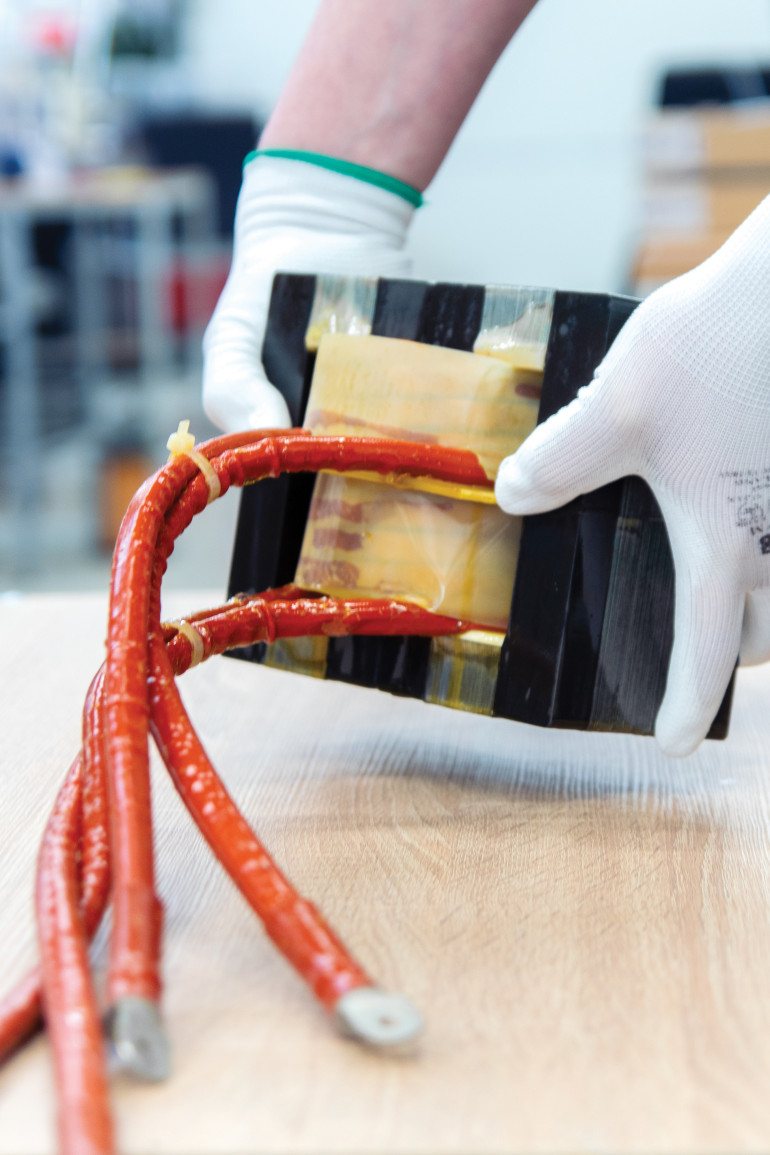

Transformatory odgrywają kluczową rolę w działaniu obu opisanych topologii, dlatego tak istotne jest uwzględnienie strat mocy, częstotliwości i temperatury pracy oraz dobranie odpowiedniego kształtu rdzenia, materiału ferrytowego, a także rodzaju uzwojeń i izolacji.
Transformator do topologii PSFB należy zaprojektować dobierając odpowiedni stosunek zwojów oraz minimalną indukcyjność magnesowania do sterowania w trybie prądowym.
Indukcyjność szeregową natomiast należy zaprojektować dla ZVS (Zero Voltage Switching) tak, aby była zdolna magazynować energię.
W transformatorach do topologii FB LLC stosunek zwojów dobierany jest tak, by odpowiadał stosunkowi napięcia wyjściowego do wejściowego:
W przypadku FB-LCC należy też określić współczynnik jakości Qe oraz odpowiednie proporcje pomiędzy indukcyjnością magnesowania i indukcyjnością szeregową transformatora.
Firma AET korzysta z zaawansowanego oprogramowania, na podstawie którego zaproponujemy optymalne rozwiązania z uwzględnieniem strat mocy, temperatury pracy, indukcyjności rozproszenia itp. Przy pomocy tego narzędzia klienci mogą zamówić gotowy projekt transformatora, co zaoszczędzi cenny czas i zapewni ścisłe dopasowanie produktu do potrzeb.
