Projektowanie aplikacji na bazie SBC pozwala zaoszczędzić czas potrzebny na prace projektowe. Oprócz korzyści ekonomicznych, pozwala to także szybko reagować na zmieniający się rynek. W zakresie obudów do elektroniki oraz ustandaryzowanych interfejsów do przesyłania sygnałów, danych i zasilania Phoenix Contact oferuje niezawodne rozwiązania dla różnych wymagań rynkowych.
Universal Case System - UCS

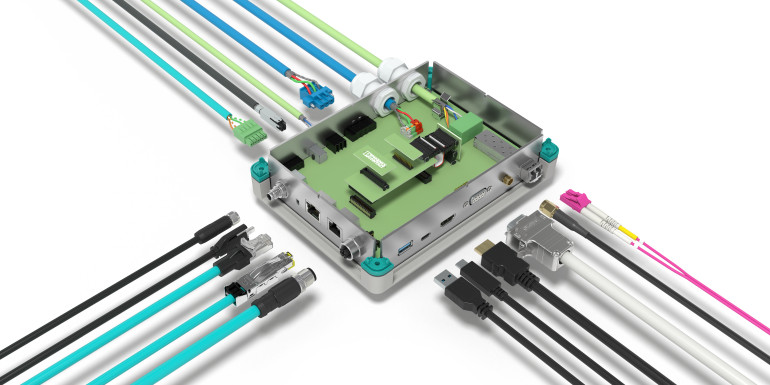

Każdy projekt, niezależnie od tego, czy zawiera gotowy komputer SBC, czy indywidualnie zaprojektowaną elektronikę, wymaga obudowy, która będzie go skutecznie chroniła. Dostępnych jest wiele systemów zarówno do zastosowań wewnętrznych, jak i zewnętrznych, produkowanych specjalnie do wymagań projektów lub standardowych - wymagających dodatkowych modyfikacji. Ważne jest, aby obudowa umożliwiała wykonanie szybkich zmian, dotyczących specyficznych wymagań klientów, oraz (co staje się ważniejsze) umożliwiała wyróżnienie się wyglądem na tle konkurencji. Modułowy system obudów UCS bardzo ułatwia wybór potrzebnego rozwiązania - fotografia 1.
Obudowa UCS składa się z dwóch identycznych elementów tworzących korpus obudowy oraz zdejmowanych paneli bocznych. Jeśli potrzebna jest większa przestrzeń montażowa przy zachowaniu tej samej powierzchni, przy użyciu odpowiednich akcesoriów możliwe jest rozbudowanie systemu do wersji o 20 mm wyższej. Dalsze modyfikacje są możliwe m.in. przez użycie elementów w różnych wariantach kolorystycznych.

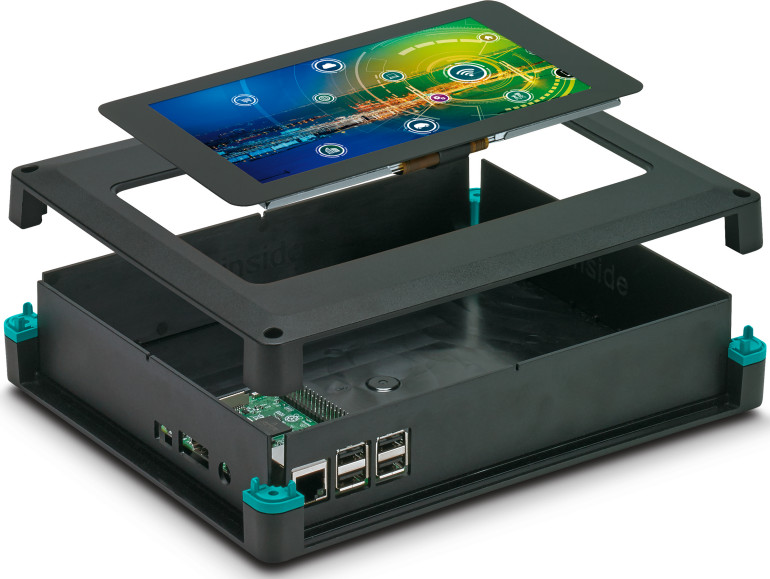

Zdejmowane panele boczne, łatwe w obróbce, umożliwiają tworzenie różnych wersji projektu dostosowanych do użytych w nim interfejsów. Umożliwia to zastosowanie wymaganych połączeń zasilania, transmisji sygnałów i danych w dowolnej konfiguracji. Przy użyciu adapterów na szynę DIN i dalszych akcesoriów, np. nóżek lub uchwytów naściennych, obudowa do elektroniki UCS może mieć jeszcze bardziej uniwersalne zastosowanie - również w szafie sterowniczej - fotografia 2.
System UCS oferuje dwa sposoby montażu PCB. Aby maksymalnie wykorzystać powierzchnię płytki drukowanej, jest ona mocowana bezpośrednio do wkładki narożnej. Jeśli rozmiar obudowy jest większy od PCB, odpowiednie akcesoria umożliwiają montaż płytki w dowolnie wybranej pozycji. Jeśli jest taka potrzeba, umożliwi to również montaż większej liczby płytek PCB w jednej obudowie.

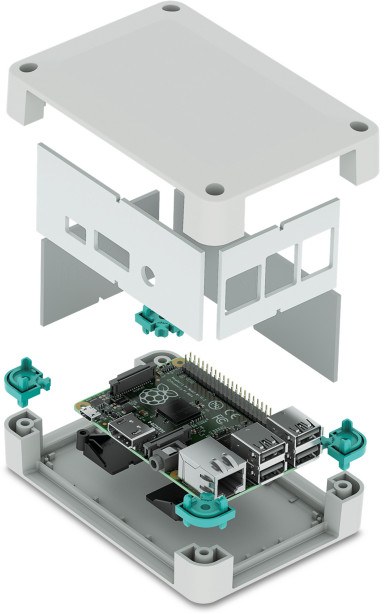

Specjalna obudowa UCS-RPi to idealne rozwiązanie do elastycznego i szybkiego projektowania systemów w oparciu o komputery Raspberry Pi i nie tylko - fotografia 3.
Modułowe obudowy BC
Modułowe obudowy do elektroniki serii BC umożliwiają tworzenie systemów o geometrii zgodnej z normą DIN 43880 opisującej montaż urządzeń w rozdzielnicach instalacyjnych. Odpowiednia konstrukcja zatrzasków podstawy umożliwia również bezpośredni montaż naścienny. Górna pokrywa obudowy ma dwa warianty: przezroczysta pokrywa otwierana ręcznie, z umieszczoną za nią płytką z tworzywa sztucznego do montażu wyświetlacza oraz elementów obsługowych lub wersja pełna, szara (fotografia 4). Jak w przypadku systemu UCS, tak i dla systemu BC firma Phoenix Contact oferuje możliwość zastosowania pokryw ze zintegrowanymi wyświetlaczami i klawiaturami. Elementy obudowy można łatwo zamocować zatrzaskowo, co pozwala na zgodny z normami montaż bez użycia narzędzi.

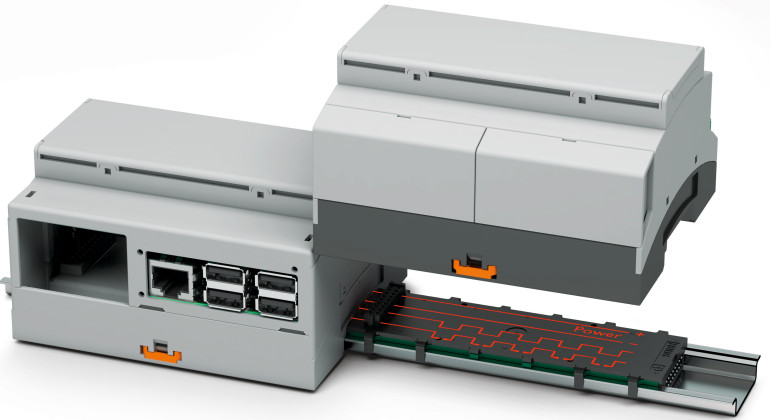

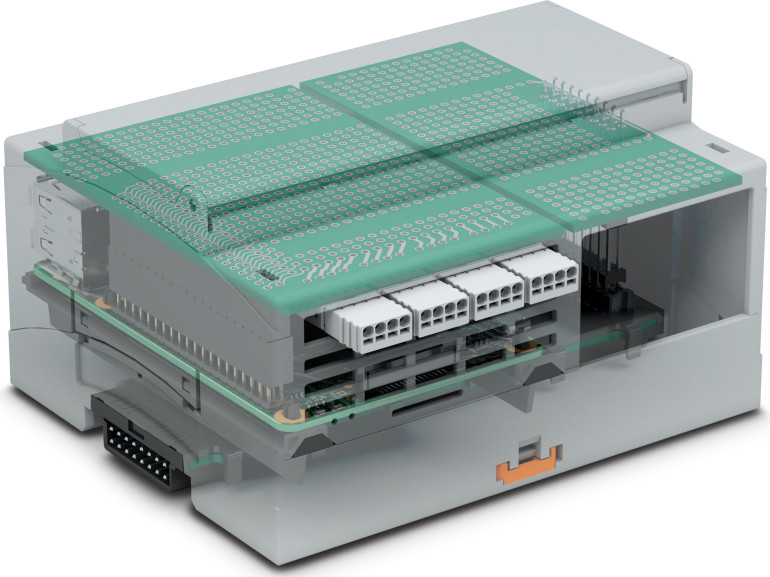

Obudowa RPi-BC umożliwia zastosowanie dodatkowych płytek PCB, z wygodnymi w użytkowaniu sprężynowymi złączami PTSM, co rozszerza zakres zastosowań. Analizując realizację wymaganych połączeń, warto zwrócić uwagę na możliwości skorzystania ze specjalnego systemu połączenia magistrali, który umożliwia skomunikowanie wszystkich modułów tworzonego systemu. Jest to 8- lub 16-biegunowy łącznik o złoconych stykach montowany na szynie DIN do komunikacji szeregowej i równoległej. Jego użycie znacząco skraca czas oprzewodowania aplikacji oraz umożliwia rozłączenie wybranego modułu, bez przerywania pracy ciągłej całego systemu - fotografia 5.
Personalizacja
Wyróżnienie produktu na tle konkurencji to ważny element całego procesu projektowania urządzeń. Warto pamiętać, że dla zaprezentowanych rozwiązań Phoenix Contact oferuje szereg usług, które pomagają spersonalizować urządzenie bez konieczności korzystania z usług firm zewnętrznych. Najczęściej oferowane usługi to: zmiana koloru obudowy, nadruki oraz dodatkowe otworowanie umożliwiające między innymi wyprowadzenie sygnalizacji na front urządzenia czy dodatkowe połączenia nieprzewidziane w standardowym produkcie. Czasami możliwa jest również ingerencja w kształt obudowy, co dodatkowo pomaga wyróżnić produkt.
Podsumowanie
Rynek systemów wbudowanych będzie nadal silnie się rozwijał, zwłaszcza w obliczu zmian, jakie przynoszą Przemysł 4.0 i Internet Rzeczy. W tym dynamicznym środowisku producenci urządzeń elektronicznych potrzebują rozwiązań elastycznych i uniwersalnych. System UCS, BC i liczne technologie połączeń oferują producentom ogromny potencjał do realizacji kreatywnych projektów. Modułowe konstrukcje i ustandaryzowane techniki połączeń obniżają koszty produkcji i umożliwiają producentowi urządzenia szybkie i łatwe w sprostaniu wymaganiom rynku.
