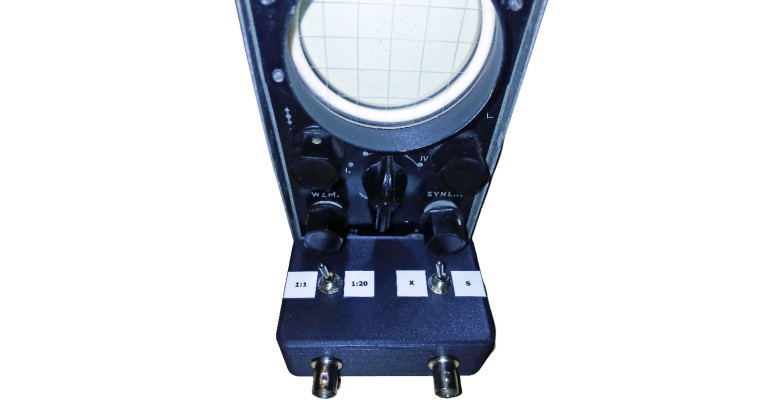

Rozwiązanie to umożliwia wykorzystanie zabytkowego, lampowego oscyloskopu w wielu współczesnych zastosowaniach bez konieczności ingerencji w jego oryginalną konstrukcję mechaniczną. Samodzielne wykonanie takiej przejściówki można szczególnie polecić pasjonatom elektroniki i elektroakustyki.
Lista części
- Pięć wtyczek bananowych Ø 4 mm typu Amass.
- Dwa przełączniki dwupozycyjne typu MTS-102.
- Dwa gniazda BNC.
- Pięć śrub z łbem stożkowym i gwintem metrycznym typu M3×20.
- Wydruk 3D w dwóch częściach.
Montaż przejściówki
Rozstaw gniazd bananowych w tym oscyloskopie jest nietypowy i nie wynosi standardowych 19 mm, tylko 15 mm i 16 mm. W załączniku znajdują się nie tylko pliki *.stl i *.g, ale także pliki *.ipt, aby można było wykonać ewentualną korektę rozstawu wtyczek bananowych pod konkretny egzemplarz oscyloskopu.
Po wykonaniu wydruku 3D przystępujemy do oklejenia wnętrza obudowy folią miedzianą, która będzie pełnić rolę ekranu.
W następnej kolejności musimy przygotować wtyczki bananowe typu Amass, wykręcając oryginalne śruby, wkręcając śruby z łbem stożkowym i gwintem metrycznym typu M3×20 i lutując przewody bezpośrednio do metalowego elementu.
Po przygotowaniu wtyczek przystępujemy do montażu mechanicznego przejściówki.
Po przeprowadzeniu montażu mechanicznego możemy przykleić naklejki z opisem, które są zalaminowane z jednej strony przezroczystą taśmą klejącą, a z drugiej strony podklejone taśmą dwustronną.
Ostatnim etapem jest lekkie dokręcenie pokrywki pięcioma śrubami do gwintów we wtyczkach bananowych. Po wstępnym dokręceniu śrub przejściówkę należy podłączyć do gniazd bananowych oscyloskopu, a następnie ostrożnie dociągnąć śruby, zwracając uwagę na to, aby nie pozrywać gwintów we wtyczkach bananowych. Wymiary projektu 3D zawierają pewne luzy pozwalające na dopasowanie rozstawu wtyczek bananowych do konkretnego egzemplarza oscyloskopu.
