Seria nowych przetwornic DC/DC R1810 firmy Ricoh o niskim prądzie spoczynkowym

W ofercie firmy Ricoh pojawiły się nowe, małych rozmiarów przetwornice DC/DC serii R1810, których wydajność sięga 80%, a prąd w stanie spoczynku wynosi 0,6 µA.
Article Image

Są to układy o napięciu rozruchowym 0,35-0,55 V dedykowane zwłaszcza pojedynczym ogniwom słonecznym. Układy te pracują z napięciami wejściowymi 0,2-2,1 V i generują napięcie wyjściowe 2,3-4,5 V. Wszystko to przy 9 µW mocy potrzebnej do rozruchu przetwornic oraz obudowach: WLCSP-15-P1 iDFN2735-14.

Schemat blokowy przetwornic R1810

Wymiary podzespołów podano w specyfikacji. Ich zakres temperatury pracy jest jak dla większości układów scalonych. Poniżej schemat blokowy i sposób użycia R1810. Film również i specyfikacja. Ot „wydajne, a skromne” rozwiązania, parafrazując znany cytat.

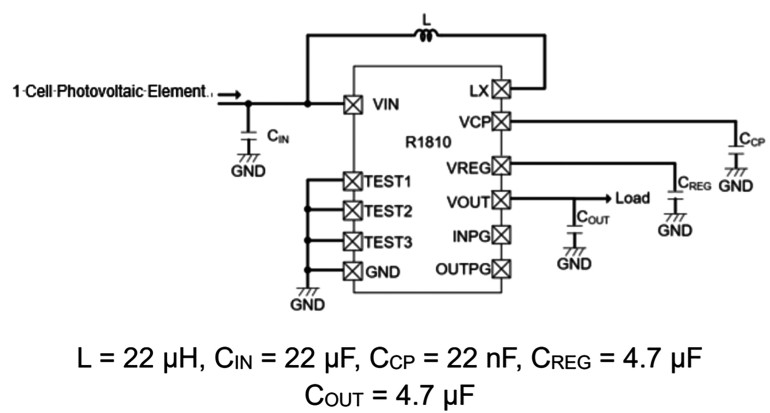

Sposób użycia przetwornic R1810

Specyfikacja przetwornic R1810:

  • Zakres napięcia:
    • wejściowego: 0,2-2,1 V
    • wyjściowego: 2,3-4,5 V (z dokładnością ±5%)
    • rozruchu: 0,35-0,55 V
  • Wartość prądu spoczynkowego: 0,6 µA (bez obciążenia)
  • Maksymalna wydajność: 70-80%
  • Moc rozruchu: 9 µW
  • Dostępne obudowy:
    • WLCSP-15-P1 - wymiary: 2,88×1,68×0,36 mm
    • DFN2735-14 - wymiary: 3,5×2,7×0,6 mm
  • Zakres temperatury pracy: od -40 do 85°C

Więcej informacji pod adresem: www.n-redc.co.jp

DATA SHEET
Wideo
Do pobrania
Download icon Dokumentacja przetwornic R1810
