SUG-SAP24V / DIN firmy Ewimar - ogranicznik przepięć pętli czujek pożarowych 24 V

Article Image
Jest to rozwiązanie, które służy do ochrony pętli czujek 24 V w systemach sygnalizacji pożaru. Dedykowany jest dla instalacji, gdzie napięcie stałe, jak też składowa zmienna sygnału transmisyjnego nie przekraczają maksymalnego napięcia 32 V.

Niska rezystancja wewnętrzna, niska pojemność wtrąceniowa i możliwości przesyłania prądu do 3 A mają nikły wpływ na pracę systemu, nawet przy jego wielkich wymiarach. Oferowany przez Ewimar ogranicznik ma chroniony zacisk ekranu przewodu, który może być izolowany z łatwością od ziemi poprzez ochronnik GDT lub połączony z uziemieniem. Spięcie ze sobą zacisków: 3 oraz 4 zamyka połączenie ekranu przewodu do ziemi. Ogranicznik przepięć SUG-SAP24V / DIN przeznaczony jest do montażu na szynie DIN 35 mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym ograniczają ryzyko uszkodzenia ich przy: znacznych impulsach udarowych i chwilowych przeciążeniach prądowych. Urządzenie zajmuje zaledwie szerokość jednego modułu standardu DIN i zalecane jest do montażu na granicy stref: LPZ0 i LPZ1 lub wyższych. W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest użycie ograniczników na dwóch końcach przewodu oraz prawidłowe ich uziemienie.

Uproszczony schemat SUG-SAP24V / DIN

Specyfikacja ogranicznika przepięć SUG-SAP24V / DIN:

  • Liczba chronionych torów: 3
  • Napięcie znamionowe DC (Un): 24 V
  • Napięcie maksymalne DC (Uc): 32 V
  • Napięcie maksymalne AC (Uc): 22 V
  • Prąd znamionowy (In): 3 A
  • Prąd wyładowczy linia-linia 8/20µs (In):
    • C1: 0,25 kA
    • C2: 10 kA
  • Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax):
    • C2: 20 kA
  • Maksymalny prąd piorunowy 10/350µs (Iimp):
    • D1: 3,5 kA
  • Poziom ochrony 1kV/μs (linia-linia) Up: 39 V
  • Rezystancja szeregowa: 7 mΩ / linia
  • Wymiary: 1,75×9×5,7 cm
  • Sposób montażu: Szyna TH (DIN) 35mm
  • Zajętość szyny: 1 moduł
  • Szczelność obudowy: IP20
  • Temperatura pracy: od -40 do 80ºC

Więcej informacji pod adresem: ewimar.pl

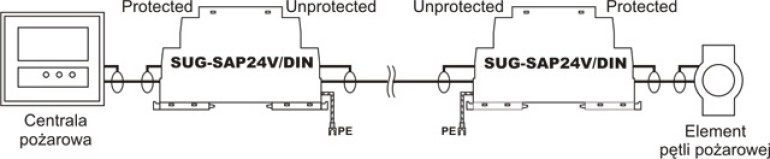

Przykład ochrony elementu pętli pożarowej z zastosowaniem SUG-SAP24V / DIN
