Nowe modele filtrów trójfazowych FMAC NEO i FMAD NEO produkcji SCHURTER Electronic Components

Jakub Tyburski

Blog

Zasilanie

28 września 2022

543

SCHURTER Electronics

Firma SCHURTER Electronic Components rozszerzyła rodziny trójfazowych filtrów blokowych FMAC NEO i FMAD NEO o modele dedykowane maszynom w przemyśle. Modele te spełniają normę IEC 60204-1. Nadają się do energetycznych zastosowań, wliczając w to stacje ładowania pojazdów i magazyny energii.

Określone prądem znamionowym 16-230 A filtry cechują dwa robocze napięcia: 300 V i 520 V. Po 2 sekundach od odłączenia tych napięć filtry wprowadzają napięcie szczątkowe do 60 V. Między fazami, a masą filtrów FMAC NEO i FMAD NEO występuje rezystancja 1 MΩ. Filtry te pracują w temperaturze od -40 do 100°C. Niezawodność ich działania (parametr MTBF) to ponad 200 000 godzin. Napięcia przebicia filtrów wynoszą: 2,25 kV między fazami oraz 2,75 kV między fazami, a masą. Dostępne są modele z prądami upływu mniejszymi niż 13 mA dla przemysłowych zastosowań. Dla krytycznych pod kątem szczelności aplikacji przewidziano modele z prądami upływu poniżej 3 mA. Wagi nowych filtrów to wartości: 0,9-4,1 kg. Każdy z filtrów ma metalową obudowę.

Więcej informacji pod adresami: link 1, link 2 i link 3 oraz na dokumentacji pod zdjęciami.

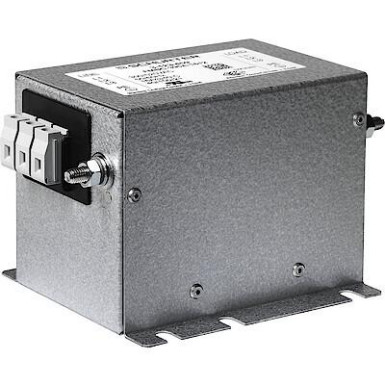

Trójfazowy filtr blokowy serii FMAC NEO

Trójfazowy filtr blokowy serii FMAD NEO

DATA SHEET

Wideo

Do pobrania

Dokumentacja filtrów FMAC NEO

Dokumentacja filtrów FMAD NEO

Firma: SCHURTER Electronics

Tagi: Automatyka Zasilanie

Tematyka materiału: filtry, FMAC NEO, FMAD NEO, IEC 60204-1, przemysł, SCHURTER
