Czujnik AS7421 firmy ams OSRAM w ofercie firmy Digi-Key

AS7421 to 64-kanałowy cyfrowy spektrometr bliskiej podczerwieni do identyfikacji spektralnej i analizy śladu spektralnego stosowany w urządzeniach konsumenckich.
Article Image

Odpowiedź spektralna czujnika jest zdefiniowana w zakresie długości fal od około 750 nm do 1050 nm, a pasma są równomiernie rozłożone we wspomnianym zakresie. Po rozpoczęciu pomiaru spektralnego wszystkie 64 kanały są przetwarzane automatycznie przez 16 równoległych przetworników ADC próbkujących z czterema kolejnymi cyklami integracji.

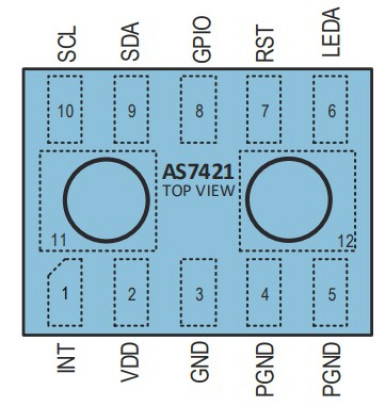

Wyprowadzenia sygnałów czujnika AS7421 (widok z góry)

AS7421 integruje filtry Fabry-Perot w standardowym krzemie CMOS poprzez technologię nano-optycznego osadzania filtrów interferencyjnych, a jego obudowa zapewnia wbudowaną szczelinę i mikro-optykę do kontrolowania światła wpadającego do matrycy czujników. Dodatkowo moduł zapewnia źródło światła bliskiej podczerwieni (NIR – Near Infra-Red) oraz zintegrowany sterownik LED do sterowania nim.

Typowa reakcja spektralna czujnika AS7421

Kontrola i dostęp do danych spektralnych jest realizowany przez interfejs szeregowy I²C. GPIO i sygnał przerwania są dostępne do rozpoczęcia/synchronizacji pomiaru widma, a także zminimalizowania ruchu na magistrali I²C.

Parametry czujnika:

  • 64-kanałowa matryca fotodiod z filtrami Fabry-Perot
  • Zakres spektralny: od 750 nm do 1050 nm (61 długości fal z 5 nm separacją)
  • 16-bitowa rozdzielczość pełnej skali na kanał spektralny
  • Zintegrowane diody NIR LED pokrywające zakres od 750 nm do 1050 nm
  • Zintegrowana mikro-optyka ograniczająca zakres kątów padania promieni na czujnik (macierz mikro-soczewek)
  • 16 niezależnych przetworników analogowo-cyfrowych( ADC) z programowalnym wzmocnieniem i czasem integracji
  • Opcja danych wyjściowych:
    • dane surowe
    • widma absorbancji
    • pierwsza pochodna widm absorbancji
    • druga pochodna widm absorbancji
  • FWHM („Full width half maximum of filter”): 10 nm
  • Typowy czas integracji dla 64 kanałów wynosi 262 ms: interfejs I²C i przerwania
  • Napięcie zasilające czujnik:
    • Minimalne napięcie: 3 V DC
    • Typowe: 3,3 V DC
    • Maksymalne: 3,6 V DC
  • Typowy pobór prądu przez czujnik:
    • Tryb „Active”: 2,5 mA
    • Tryb „Idle”: 400 μA
    • Tryb „Sleep”: 2 μA
  • Wymiary czujnika: 6,6 mm × 6 mm × 2,2 mm (obudowa OLGA 10)
Uproszczony schemat blokowy czujnika AS7421

Zastosowanie czujnika:

  • Widmowa identyfikacja materiałowa towarów i tkanin
  • Pomiary wilgotności w środowisku przemysłowym lub rolniczym
  • Pomiary rozpuszczonych ciał stałych w cieczach (stopnie Brix °Bx) i suchej masy owoców (dojrzałość owoców)
Matryca fotodiod czujnika AS7421
DATA SHEET
Do pobrania
Download icon Nota katalogowa czujnika AS7421 firmy ams OSRAM
Firma: ams OSRAM
Tematyka materiału: AS7421, ams OSRAM, NIR, bliska podczerwień, Fabry-Perot filtr, absorbancja
