W dzisiejszych czasach potrzeba bezprzewodowej, wygodnej identyfikacji jest powszechna. Poczynając od wszelkiego typu drzwi, bram szlabanów, a kończąc na kartach kredytowych. Wszędzie tam istnieje potrzeba szybkiego, łatwego i bezpiecznego ustalenia tożsamości użytkownika. Bardzo szeroko stosowane są do tego celu karty i transpondery zbliżeniowe RFID.
W ofercie TME znajdziemy moduły czytników RFID firmy Netronix. Jest to polski producent specjalizujący się w projektowaniu i produkcji modułów elektronicznych służących radiowej identyfikacji osób i mienia. Rodzinę czytników CTU-D stanowią moduły w wersji OEM do indywidualnej zabudowy w urządzeniu docelowym. Podstawowe cechy modułów CTU-D to:
- wsparcie dla protokołów RFID – Unique, Q5, HID, HITAG® 1/S, HITAG® 2;
- wbudowana antena;
- 2 porty GPIO o maksymalnym prądzie 20 mA;
- wyjście przekaźnikowe o dopuszczalnym prądzie 2A (48 VAC/VDC) - poza CTU-D5N;
- wymiary zewnętrzne 79,5 mm × 79,5 mm.

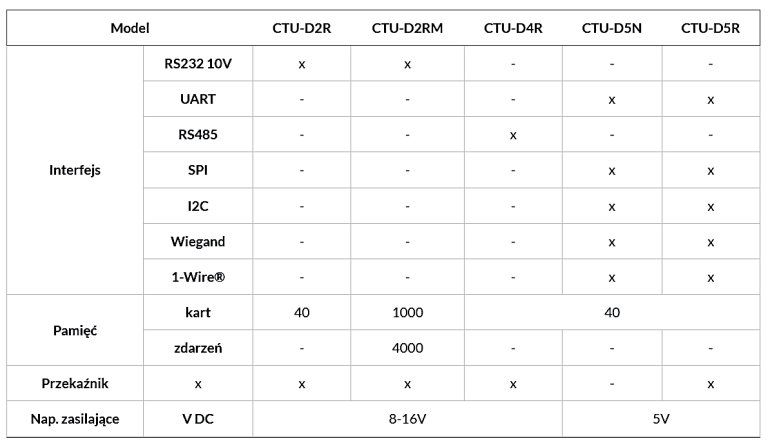

Pełen asortyment wraz z dodatkowymi informacjami znajdziemy w katalogu TME. Podstawowe parametry modułów z tej rodziny zawiera tabela 1.
Urządzenia te najczęściej stosowane są w takich obszarach jak:
- identyfikacja osób i mienia;
- kontrola wejść i wyjść oraz kontrola czasu pracy;
- śledzenie surowców i produktów w złożonych liniach produkcyjnych;
- śledzenie obiektów w złożonych logistycznie łańcuchach dostaw;
- identyfikacja materiałów w magazynach;
- identyfikacja przesyłek i bagażu.

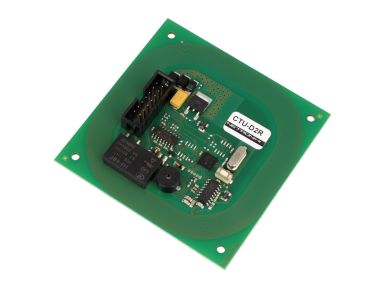

Podstawowy model to czytnik CTU-D2R, przedstawiony na Ilustracji 1.

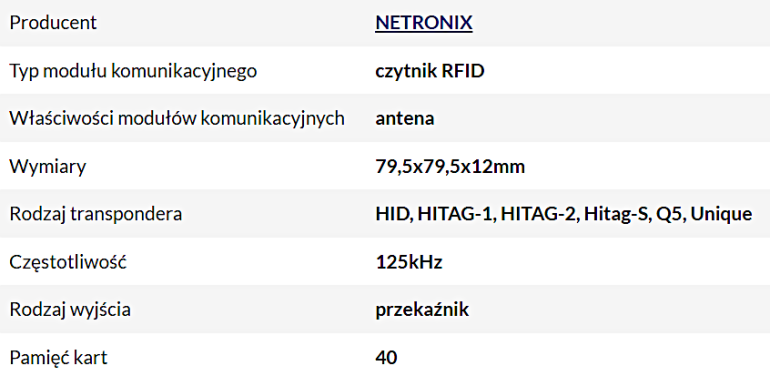

Jego główne parametry znajdziemy w tabeli 2.
Dokładne parametry znajdziemy w udostępnionej przez producenta dokumentacji technicznej, która jest dołączona do tego artykułu. Warto się z nią zapoznać. Ze względu na kategorię produktu (OEM, czyli moduł przeznaczony do wbudowania jako element innego urządzenia) jest ona bardzo szczegółowa i wykracza daleko poza typową instrukcję obsługi.
Moduły te na pewno sprawdzą się w elektronice profesjonalnej, gdzie pozwolą zredukować poziom trudności związany z częścią RF projektu. Ze względu na bardzo umiarkowaną cenę, mogą znaleźć także zastosowania w układach hobbystycznych i posłużyć na przykład do wzbogacenia funkcjonalności budowanego systemu Smart Home.
Dokumentacja techniczna czytników RFID CTU-D
