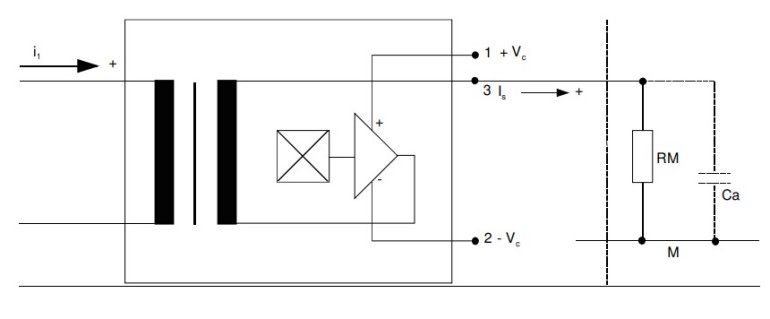

Czujnik jest przeznaczony do mierzenia prądów do 100 A. Dzięki stosunkowi zwojów wynoszącym 1:1000, maksymalny prąd r.m.s po stronie wtórnej wynosi 100 mA. Zalecana rezystancja obciążająca czujnik:
- dla Vc=±12 V: 10…200 Ω
- dla Vc=±15 V: 40…400 Ω
Precyzja czujnika dla nominalnego prądu po stronie pierwotnej wynoszącego 100 A, w temperaturze otoczenia wynoszącej 25°C wynosi maksymalnie 0,5% (typowo 0,1%). Offset (I0) dla prądu po stronie pierwotnej wynoszącego 0 A i w temperaturze 25°C wynosi maksymalnie 0,1 mA (typowo 0,04 mA). Czas odpowiedzi czujnika (tr) wynosi typowo 1 µs.
Czas opóźnienia czujnika dla przyrostu prądu di/dt=100 A/µs wynosi typowo 200 ns. Natomiast pasmo częstotliwości zawiera się w przedziale od wartości stałoprądowych (DC) do 200 kHz. Zakres temperatur otoczenia waha się od -40°C do +85°C. Zakres napięcia zasilającego wynosi od ±11,4 V do ±15,75 V. Typowy pobór prądu (Ic) zasilającego czujnik wynosi 18 mA.
Czujnik jest głównie przewidziany do pracy stacjonarnej w zastosowaniach przemysłowych:
- Napędy AC o zmiennej prędkości i napędy serwomotorów
- Przetwornice statyczne do napędów silników prądu stałego
- Aplikacje zasilane bateriami
- Zasilacze impulsowe (SMPS)
- Zasilacze do zastosowań spawalniczych
- Zasilacze bezprzerwowe (UPS)
