Cyfrowy miernik cęgowy HT Instruments HT9023 w ofercie firmy Conrad Electronic

HT9023 został zaprojektowany do pomiaru prądu AC, DC, AC+DC do 1000 A w TRMS („True Root Mean Square”), osiągając kategorie CAT IV 600 V i CAT III 1000 V zgodnie z normą bezpieczeństwa IEC/EN61010-1.
Article Image

Cęgi mierzą również napięcie DC do 1500 V, AC, AC+DC do 1000 V, moc czynną, bierną i pozorną, współczynnik mocy, energię, analizę harmonicznych napięcia/prądu do 25-tej z obliczeniem THD% w symetrycznym układzie jednofazowym lub systemie trójfazowym. Możliwe jest również przeprowadzenie testu kolejności faz za pomocą 1 zacisku.

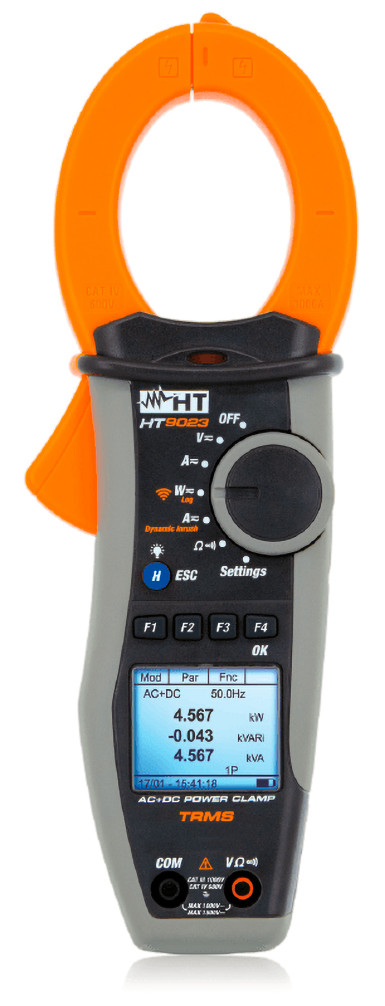

Miernik HT9023

Przyrząd wykrywa również zdarzenia związane z prądami rozruchowymi silnika („Dynamic INRUSH”) i umożliwia rejestrację każdego mierzonego parametru elektrycznego w czasie, z możliwością przesyłania danych przez Wi-Fi do urządzeń z systemem Android/iOS za pośrednictwem aplikacji HTAnalysis App (dostępnej od końca 2020 roku) lub na PC za pomocą oprogramowania TOPVIEW.

Opis miernika HT9023

Zacisk jest wyposażony w szeroki graficzny ekran z matrycą punktową (128×128 pikseli) z podświetleniem, aby umożliwić odczyt danych nawet w słabo oświetlonym otoczeniu. Jest również wyposażony w funkcję automatycznego wyłączania w celu oszczędzania wewnętrznej baterii.

Przykład pomiaru mocy przy pomocy HT9023

Funkcje pomiarowe:

  • Napięcie DC (max. 1500 V)
  • Napięcie TRMS AC, AC+DC (max. 999,9 V)
  • Prąd DC (max. 999,9 A)
  • Prąd TRMS AC, AC+DC (max. 999,9 A)
  • Prąd rozruchowy (ang. inrush current) (max. 999 A)
  • Pomiar rezystancji i ciągłości obwodu (max. 29,9 kΩ)
  • Pomiar częstotliwości (42,5…69,0 Hz)
  • Wskazanie kolejności faz i zgodność faz z 1-wire
  • Moc DC (max. 999,9 kW)
  • Moc pozorna (max. 999,9 kVA)
  • Moc bierna (max. 999,9 kVAR)
  • Energia (max. 999,9 kWh)
  • Energia bierna (max. 999,9 kVARh)
  • Współczynnik mocy cosφ
  • Harmoniczne napięcia/prądu

Dodatkowe funkcje miernika HT9023:

  • Funkcja „Data HOLD”
  • Automatyczne wyłączenie miernika po około 5 minut bezczynności
  • Podświetlenie ekranu
  • Maksymalna średnica zacisku: 45 mm
  • Automatyczny dobór zakresu
  • Bezdotykowe wykrywanie napięcia AC
  • Funkcja MIN/MAX/Peak
  • Pomiar względny
  • Rejestracja i wykres danych
  • Wbudowana pamięć do zapisywania pomiarów
  • Interfejs WiFi do komunikacja z komputerem lub urządzeniem mobilnym
  • Maksymalna liczba jednocześnie wybranych parametrów: 60
  • Zapisywanie pomiarów z możliwością wyboru okresu zapisu: 1 s…15 minut
  • Wewnętrzna pamięć do zapisu pomiarów: 2 MB
  • Wykres wektorowy napięcia/prądu
DATA SHEET
Do pobrania
Download icon Nota katalogowa Download icon Instrukcja obsługi miernika cęgowego HT Instruments HT9023
