Pojemnościowy moduł SEN0370 firmy DFRobot wykrywający ciecz w rurach o małej średnicy

W ofercie firmy DFRobot występuje wzorowany cęgowymi amperomierzami moduł SEN0370 stwierdzający obecność dowolnego rodzaju cieczy, w szczególności wody, w niemetalowych rurach o średnicy 0,3-1 cm.
Article Image

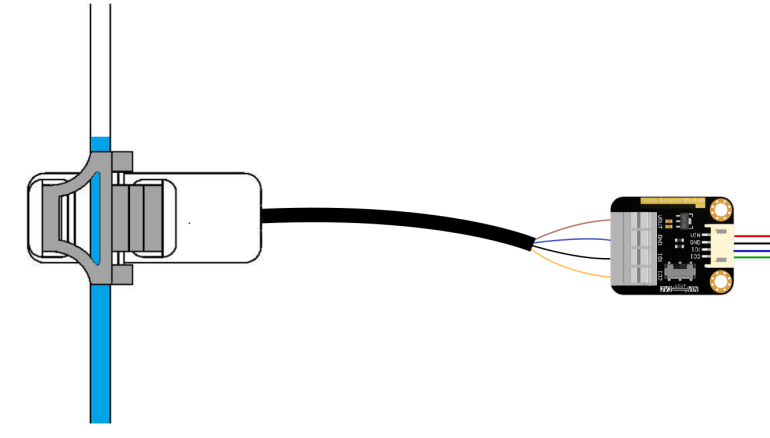

Jest to układ doczepiany na różną wysokość tych rur dwoma klamrami, między którymi zachodzi określona pojemność elektryczna. Ta ulega zmianom na skutek pojawienia się wspomnianej wcześniej cieczy w "polu widzenia" przyrządu. W rezultacie to te zmiany są detekowane. Jednoznaczne wskazania układu zapewniają zaawansowane algorytmy przetwarzania sygnałów zapewniające błąd określenia poziomu cieczy na poziomie ±1,5 mm. Jest to podzespół niewrażliwy na zanieczyszczenia i szkodliwe substancje.

Sposób użycia SEN0370

Jego obudowa jest wykonana z tworzywa ABS. Ma on regulowaną czułość oraz wbudowany wskaźnik stanu. Zastosowania modułu SEN0370 obejmują m.in. dozowniki wody. Układ odznacza się czterema wyprowadzeniami dedykowanymi szczególnie płytkom Arduino. Jest to rozwiązanie pracujące w szerokim zakresie temperatur odznaczające się klasą wodoszczelności IP65. Mokre środowisko jest mu niegroźne.

Specyfikacja układu SEN0370:

  • Błąd pomiaru poziomu cieczy: ±1,5 mm
  • Dopuszczalny zakres średnicy rur: 3-10 mm
  • Czas reakcji: 500 ms
  • Napięcie zasilania: 5-24 V
  • Zakres temperatury pracy: od -5°C do 125°C
  • Klasa wodoszczelności: IP65
  • Materiał obudowy: tworzywo ABS

Więcej informacji pod adresem: wiki.dfrobot.com

Tematyka materiału: amperomierz cęgowy, DFRobot, IP65
