Dedykowany motoryzacji cyfrowy przekaźnik elektroniczny E-Fuse firmy Microchip Technology

Jakub Tyburski

Blog

Moduły

15 maja 2023

599

Microchip Technology

Stosowane w pojazdach elektrycznych: akumulatorowych oraz hybrydowych obwody zasilania wymagają dość skutecznego mechanizmu ochrony przed przeciążeniami. W opracowanym przez Microchip Technology cyfrowym przekaźniku elektronicznym E-Fuse został on uwzględniony. Przełączane prądy muszą mieć natężenia: poniżej 30 A. Napięcie robocze przekaźnika pochodzi z zakresu: 200-900 V.

Zasadzony na węglikowo-krzemowych (SiC) podzespołach cyfrowy przekaźnik elektroniczny E-Fuse pracuje w temperaturze od -40 do 85°C. Związana z tym przekaźnikiem maksymalna, w istocie, częstotliwość przełączania prądów wynosi 20 kHz. Występuje interfejs LIN, który w łatwy sposób pozwala zmieniać charakterystykę wyzwalania nadprądowego oraz generować raporty diagnostyczne. Niski czas reakcji (rzędu µs) zapobiega narastaniu prądów zwarcia. W cyfrowym przekaźniku elektronicznym E-Fuse uwzględniono mikrokontroler PIC16F15435 z firmy Microchip Technology. Napięcie zasilania przekaźnika wynosi: 9-16 V (nominalnie 12 V). Zastosowano własnej produkcji m.in. tranzystory MOSFET oraz stabilizatory LDO.

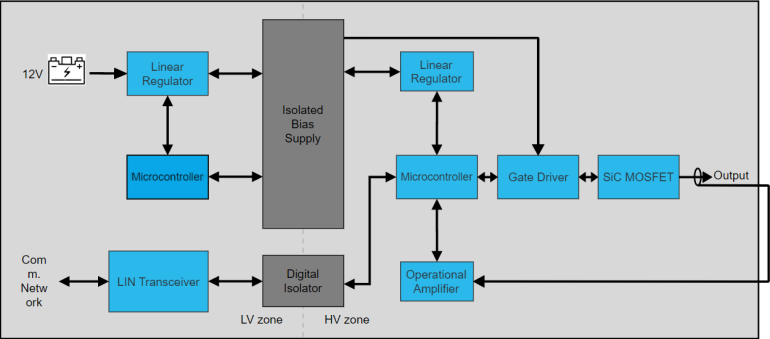

Diagram blokowy cyfrowego przekaźnika elektronicznego E-Fuse

Jak mówi wiceprezes jednostki biznesowej ds. rozwiązań SiC w firmie Microchip Technology, Clayton Pillion:

"Cyfrowy przekaźnik elektroniczny E-Fuse (...) sprzyja procesowi niezawodnego powstawania rozwiązań. Jego konstrukcja (...) łagodzi długoterminowe obawy, które dotyczą niezawodności urządzeń elektromechanicznych, ponieważ nie następuje tutaj degradacja spowodowana np.: wstrząsami mechanicznymi, łukiem elektrycznym, czy drganiami styków."

Więcej informacji pod adresami: link 1 i link 2 oraz na dokumentacji pod zdjęciami.

Pan Clayton Pillion - wiceprezes jednostki biznesowej ds. rozwiązań SiC w firmie Microchip Technology
