Firma Masters prezentuje czujnik odległości z szerokim polem detekcji: VL53L5CX

Article Image

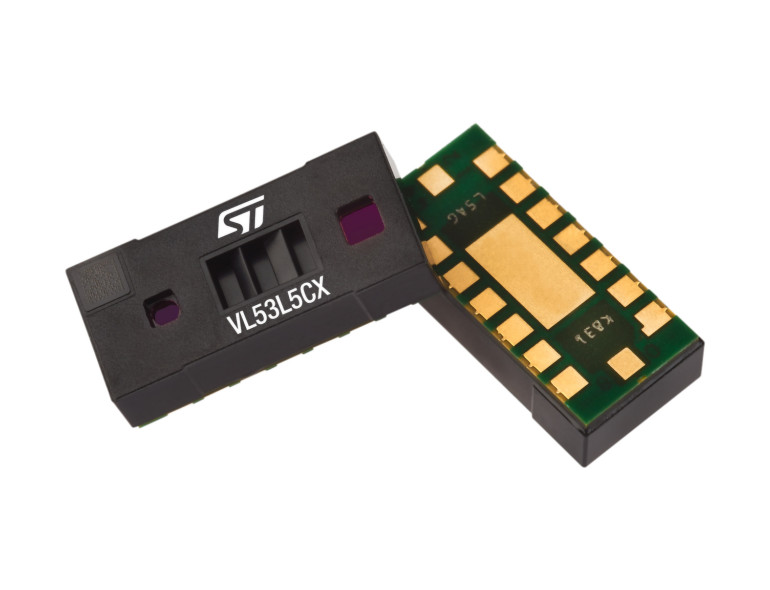

VL53L5CX to pierwszy natywny czujnik Time-of-Flight z podziałem na 8x8 stref, o szerokim polu detekcji, z wykrywaniem wielu obiektów i pomiarem odległości dla każdej strefy, którego producentem jest ST.

Czujnik umożliwia wielostrefowe pomiary odległości z maksymalnie 8×8 strefami natywnymi, pracujący w czasie rzeczywistym i szerokim polem detekcji o przekątnej 63°. Każda strefa czujnika może mierzyć odległość do celu do 4 metrów z maksymalną częstotliwością 60 Hz.

Dzięki opatentowanym przez firmę ST algorytmom histogramu, VL53L5CX wykrywa wiele obiektów w polu widzenia i zapewnia odporność na przesłuchy „cover glass” powyżej 60 cm.

Technologia

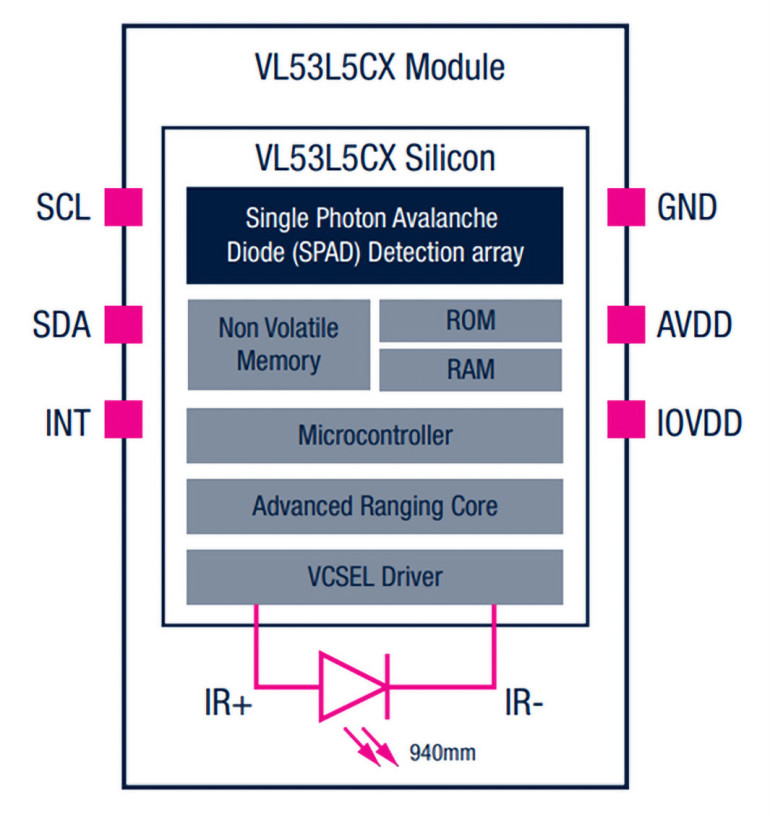

VL53L5CS oferuje wykrywanie wielu obiektów i pomiary w każdej strefie maksymalnie do 4 metrów. Układ mieszczący się w miniaturowym opakowaniu umożliwiającym lutowanie rozpływowe. Zawiera macierz SPAD (Single Photon Avalanche Diode), fizyczne filtry podczerwieni i dyfrakcyjne elementy optyczne, aby osiągnąć najlepszą wydajność w różnych warunkach oświetleniowych otoczenia.

VL53L5CX wykorzystuje najnowszą generację technologii ToF opracowaną przez ST, która umożliwia bezwzględny pomiar odległości niezależnie od koloru celu i współczynnika odbicia. Może pracować z dużymi prędkościami (60 Hz), co czyni go najszybszym, wielostrefowym, miniaturowym czujnikiem ToF na rynku.

Rozdzielczość

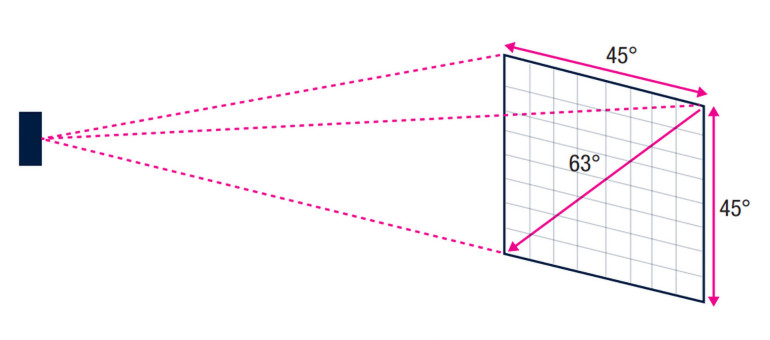

Zastosowanie dyfrakcyjnych optycznych elementów VCSEL (Vertical-Cavity Surface-Emitting Laser) pozwala na otrzymanie FoV w postaci kwadratu o wymiarach 45°×45° (63° po przekątnej). Odbite światło jest następnie skupiane przez soczewkę i podawane na odbiornik SPAD.

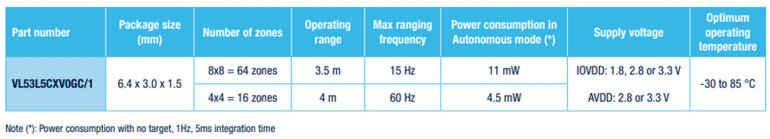

VL53L5CX może obejmować do 8×8 stref przy 15 Hz w celu uzyskania wyższej rozdzielczości, bądź 4×4 stref przy 60 Hz w celu szybszego pomiaru odległości. Czujnik jest również w stanie wykryć wiele obiektów w polu detekcji.

Kluczowe cechy

  • Wielostrefowy zakres pomiarowy z oddzielnymi strefami, z pomiarem w czasie rzeczywistym
  • Kwadratowe 45°×45° (63° po przekątnej) Field-of-View
  • Pomiar odległości do 4 m
  • Wykrywanie wielu obiektów i możliwość pomiaru odległości w każdej strefie
  • Wskaźnik ruchu dla każdej strefy
  • Możliwość wykonywania pomiarów z częstotliwością 60 Hz
  • Autonomiczny tryb niskiego poboru mocy z programowalnymi progami
  • Przetwarzanie histogramu
  • Emitowana wiązka światła o długości fali wynoszącej 940 nm
  • Wymiary 6,4×3,0×1,5 mm

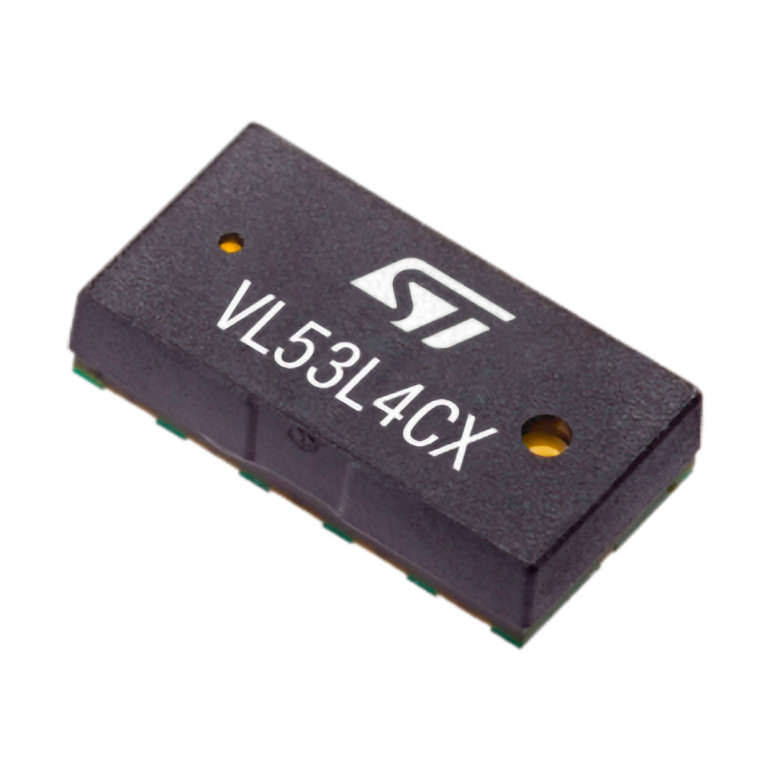

VL53L4CX – pomiary dalekiego zasięgu

VL53L4CX zapewnia bardzo dokładne pomiary odległości do 6 m z doskonałymi wynikami na krótkich dystansach. Nadajnik laserowy nowej generacji z 18° polem widzenia poprawia wydajność przy pracy w warunkach naturalnego światła. Tak samo jak VL53L5CX, VL53L4CX jest również w stanie wykryć wiele obiektów w polu widzenia z rozróżnieniem odległości. Algorytmy histogramu zapewniają odporność na przesłuchy „cover glass” powyżej 80 cm oraz dynamiczną kompensację „plam” dla obiektów poniżej 80 cm.

Podobnie, jak wszystkie czujniki ToF oparte na technologii FlightSense ST, VL53L4CX rejestruje bezwzględne pomiary odległości niezależnie od koloru obiektu czy współczynnika odbicia.

Kluczowe cechy

  • Technologia oparta na histogramie
  • Pomiar odległości od 0 mm do 6 m
  • Liniowość przy pomiarach na krótkich odległościach do 10 mm
  • Znaczna poprawa wydajności dalekiego zasięgu niezależnie od typu obiektu czy oświetlenia otoczenia
  • Field of view (FoV) wynoszący 18°
  • Możliwość wykrywania wielu obiektów
  • Odporność na przesłuchy przy detekcji obiektów znajdujących się w odległości powyżej 80 cm
  • Dynamiczna kompensacja rozmazywania poniżej 80 cm
  • Wymiary: 4,4×2,4×1mm
  • Możliwość lutowania rozpływowego
  • Korekcja przesłuchów w czasie rzeczywistym
  • Zasilanie napięciem 2,8 V

Kluczowe zastosowania:

  • Analiza otoczenia
  • Wykrywanie przeszkód w zastosowaniach robotycznych
  • Zarządzanie załadunkiem (ładunki w ciężarówkach, cysternach, pojemnikach na śmieci)
  • Kontrola poziomu cieczy
  • Wykrywanie zajętości
  • Zarządzanie zapasami
  • Zewnętrzne przyciski bezdotykowe
  • i dużo więcej!
