Tygodniowy Przegląd Nowych Produktów - 16.01.2026 r.

Dlaczego profesjonalne wiązki wymagają oplotu RayBraid?

W dobie wszechobecnej elektroniki wszelkie rozwiązania, nawet te najlepsze "toną" w smogu elektromagnetycznym. Różnej maści silniki elektryczne, falowniki, cewki zapłonowe, a nawet telefony komórkowe generują szereg zakłóceń, które dla czułych odbiorników są "zabójczym szumem". W wielu przypadkach "czysty sygnał" to być, albo nie być dla projektów. W istocie rzeczy wymagana jest "ciężka artyleria" do walki z zakłóceniami. Stanowi ją oplot ekranujący RayBraid - produkt TE Connectivity, który w sklepie Skład Techniczny jest do nabycia od ręki.

Czym jest RayBraid i dlaczego cienka folia nie wystarczy? Na pewno nie jest to zwykła siatka. To profesjonalny oplot z miedzi cynowanej (Cu/Sn) zgodny z rygorystyczną, niemiecką normą wojskową VG 96936 T10. W przeciwieństwie do tańszych zamienników oraz folii aluminiowej, prezentowany produkt oferuje:

• pokrycie optyczne co najmniej 93% - oznacza to, że splot jest na tyle gęsty, iż zasłania przewody w 93%, tworząc niemal idealną klatkę Faradaya, taką, przez którą zakłócenia nie są w stanie się "przebić",
• elastyczność i rozszerzalność 2:1 - dzięki specjalnemu typowi splotu, oplot o średnicy nominalnej 4 mm można łatwo naciągnąć na złącza oraz zgrubienia, a po naciągnięciu dopasowuje się bezpośrednio do wiązki,
• miedź cynowana - warstwa cyny nie tylko chroni miedź przed utlenianiem, ale również ułatwia lutowanie oplotu do masy, co jest dosyć ważne w kontekście eliminacji wpływu zakłóceń EMI w każdej sytuacji.

W profesjonalnym harnessingu (budowie wiązek) oplot RayBraid stanowi środkową warstwę ochrony. Układa się go na przewodach sygnałowych (np. od czujników lub przepustnic DBW), a na wierzch naciąga się dedykowaną koszulkę DR-25. Takie połączenie gwarantuje ochronę: mechaniczną, chemiczną oraz elektromagnetyczną na poziomie myśliwca bojowego. Jest to z pewnością produkt przeznaczony do ekranowania cienkich wiązek sygnałowych (skrętek) np. w motorsporcie, lotnictwie, czy przemyśle medycznym. Jeżeli Twoje rozwiązanie nagle "gubi" sygnały lub odczyty z sensorów są zaszumione - najprawdopodobniej brakuje właśnie oplotu, który poleca się kupić bez zbędnej zwłoki, by problemy te ustąpiły i można było nacieszyć się z tego, co się projektuje, a następnie stosuje i/lub obsługuje.

Oplot RayBraid

Analizator widma i sygnałów IDA 2

Ten przenośny przyrząd nadaje się do szybkiego wyszukiwania oraz klasyfikacji źródeł emisji elektromagnetycznych. W przeciwieństwie od analizatora SRM, który wspiera jedynie anteny dookólne analizator IDA 2 stosuje anteny kierunkowe, a przy okazji korzysta z dedykowanego oprogramowania pozwalającego na należną identyfikację sygnałów i źródeł emisji. Analizator ten integruje w sobie możliwości skanera częstotliwości, odbiornika i detektora nadajników, a także analizatora widma, analizatora sygnałów i namiernika triangulacyjnego.

Najważniejsze cechy i parametry techniczne IDA 2:

• Pasmo pracy: 9 kHz - 6 GHz (RBW: 10 Hz - 20 MHz)
• Dedykowane anteny aktywne - wspólny uchwyt i cztery wymienne promienniki: 9 kHz-30 MHz / 20-250 MHz / / 200-500 MHz / 400 MHz-6 GHz
• Szybkość przemiatania w dziedzinie częstotliwości: do 12 GHz/s
• Maksymalna rozdzielczość w dziedzinie czasu: 32 ns
• Maksymalny czas rejestracji sygnału: 24 h
• Czułość odbiornika:
  • NF = 7 dB
  • DANL < -167 dBm/Hz
• Wbudowany analizator I/Q z wyzwalaniem w czasie rzeczywistym.
• Zobrazowanie typu spectrogram/waterfall z rozdzielczością do 1 μs - pozwala od ręki wykrywać sygnały o przełączanej częstotliwości (frequency hopping)
• Zobrazowanie widma z cyfrową persystencją - pozwala na obserwację kilku sygnałów ukrytych w widmie innego sygnału szerokopasmowego
• Wbudowany odbiornik GPS w mierniku i kompas elektroniczny w uchwycie anteny
• Automatyczna lokalizacja źródła emisji poprzez triangulację - źródła emisji EMI są w prosty sposób prezentowane na mapie

Analizator widma i sygnałów IDA 2

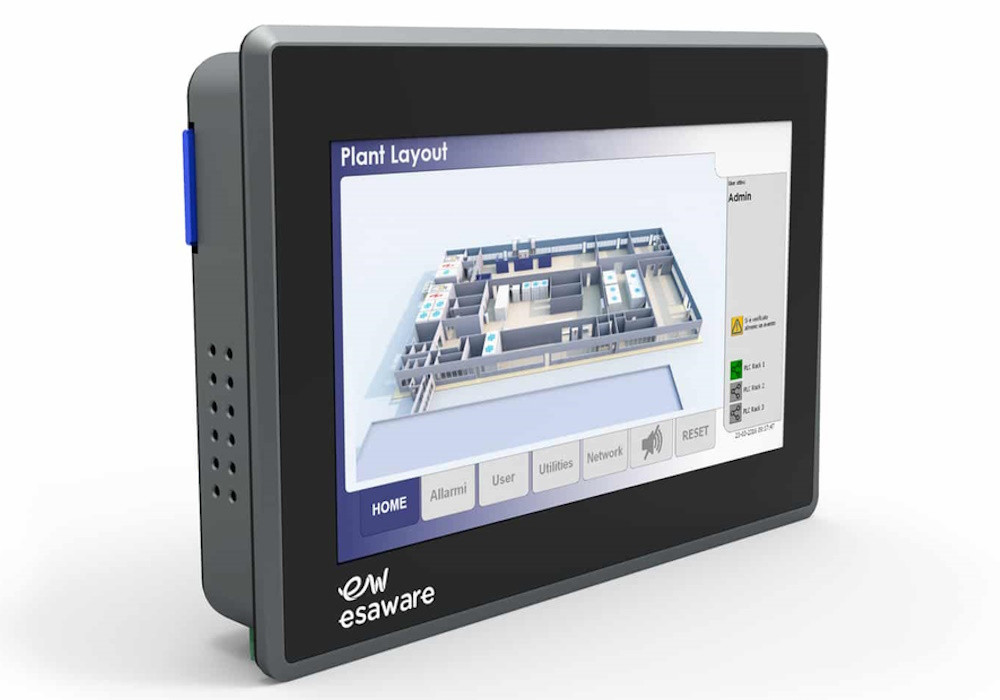

Panele webowe z serii EW100BD

W tych panelach przewidziana jest prosta przeglądarka internetowa wspierająca technologię HTML5 zalecaną celem prezentacji wizualizacji powiązanych z systemami automatyki. Dzięki obsłudze CODESYS Web Visu, panele webowe EW100BD mogą wyświetać także wizualizacje stworzone w środowisku CODESYS - w ramach systemu operacyjnego Android lub Linux, do wyboru zależnie od preferencji użytkowników i potrzeb przez nich zgłaszanych. W przypadku paneli z systemem Android zapewniona jest przede wszystkim możliwość używania aplikacji opartych na tym systemie. Jeżeli żądane wizualizacje nie powstały w HTML5, a zamiast tego dostępna jest dedykowana aplikacja, urządzenia są w stanie je wówczas wyświetlić i mogą to robić nieskończoną liczbę razy. Z kolei panele oparte na systemie Linux przeznaczone są do obsługi innych aplikacji - w tym opartych na HTML5. Czterordzeniowy procesor ARM Cortex A9 łącznie z pamięcią RAM DDR3L o pojemności 2 GB gwarantują nadzwyczajną wydajność działania widoczną zwłaszcza przy obsłudze złożonych aplikacji. Wszelkie dane gromadzone są w wewnętrznej pamięci Flash o pojemności 8 GB i opcjonalnie na karcie pamięci SDHC - o ile ostatnia z nich występuje w urządzeniu. Na potrzeby komunikacji stosowane są interfejsy: Ethernet 100 Mb, Gigabit Ethernet, RS-232, RS-485 oraz 2x USB 2.0, które występują obok ekranu o przekątnej: 7" (panel EW107BD), 10,1'' (panel EW110BD) bądź 15,6" (panel EW115BD). Ekranu, który wyposażony został w matrycę pojemnościową - zatem jest dotykowy, a do tego panoramiczny. Wszystkie panele webowe z serii EW100BD uwzględniają aluminiowe fronty - na dodatek zabezpieczone powłoką z teflonu. Panele te obsługują paletę blisko 16,7 milionów kolorów, przy czym ich ekrany mają żywotność podświetlenia do 50 000 godzin. Temperatura pracy urządzeń sięga: -10 do 50 °C i dla każdego z nich spełniane są wymogi odpowiadające stopniowi ochrony IP66 (i nie gorszemu, absolutnie).

Panel webowy z serii EW100BD

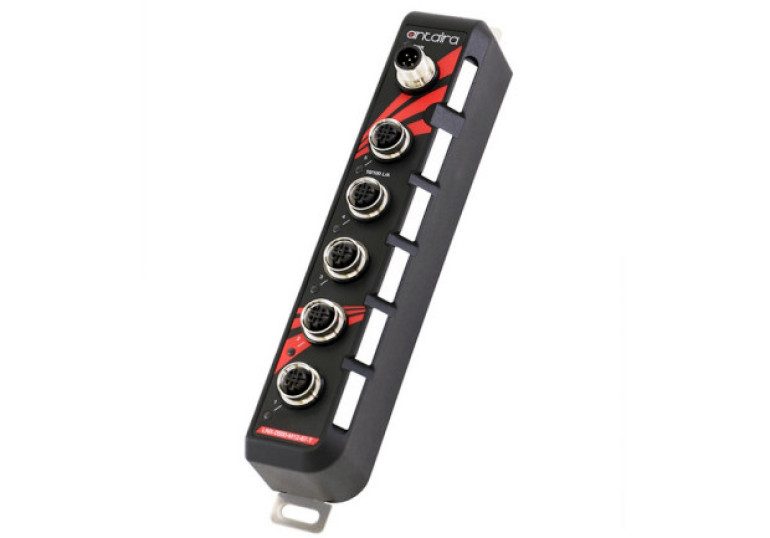

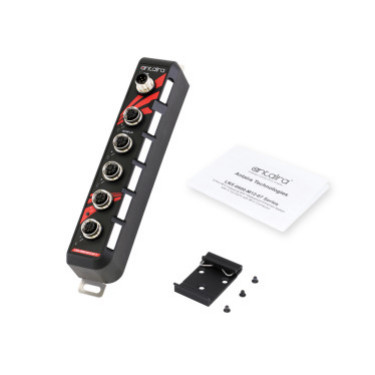

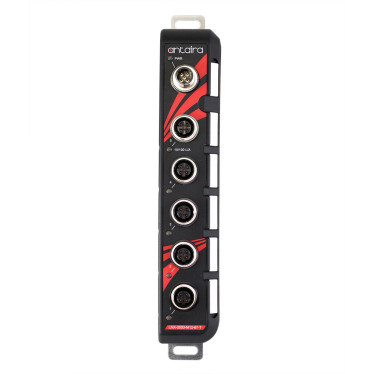

Pięcioportowy przełącznik LNX-0500-M12-67

W przypadku przełącznika LNX-0500-M12-67, wszystkie niezbędne wymagania branżowe są bez wyjątku spełniane, szczególnie te z zakresu niezawodności stawiane przez zastosowania przemysłowe. Jest to produkt charakteryzowany dopuszczalną temperaturą pracy: od -10° do 70°C - w wersji standardowej, albo od -40° do 75°C - w wersji rozszerzonej, który z łatwością może być stosowany m.in. w zakładach produkcji. Występują w nim złącza M12 pozwalające tworzyć solidne, szczelne połączenia Ethernet sprawdzające się przy silniejszych wibracjach lub tam, gdzie można stwierdzić duże zapylenie lub stężenie szkodliwych cieczy bądź gazów.

Pięcioportowy przełącznik LNX-0500-M12-67

Pięcioportowy przełącznik LNX-0500-M12-67

Najważniejsze cechy:

• Przemysłowy przełącznik Fast Ethernet
• Wytrzymała obudowa z tworzywa sztucznego - o stopniu ochrony IP67
• Port RJ-45 z obsługą funkcji Auto MDI / MDI-X
• Automatyczna negocjacja szybkości transmisji (tryby: półdupleks i pełny dupleks)
• Architektura przełączania typu "store-and-forward"
• Napięcie zasilania: 12-48 V DC
• Wbudowane zabezpieczenia:
  • przed odwróceniem polaryzacji zasilania
  • przed przeciążeniem prądowym
• Możliwość montażu na szynie DIN lub na ścianie
• Pięcioletnia gwarancja producenta

Pięcioportowy przełącznik LNX-0500-M12-67

Przekaźniki RM84, RM85 i RM87 produkcji Relpol w obudowach kolorowych

Do oferty firmy Relpol wprowadzone zostały nowe wersje przekaźników RM84, RM85 i RM87 oferowane w półprzezroczystych obudowach. Jest tu mowa o wersjach, które z powodzeniem zastępują warianty w obudowach bezbarwnych (przezroczystych). Oznacza to, że dotychczas stosowane indeksy oraz kody zamówień z sufiksem ...-01 pozostają bez zmian. Kolor obudowy przypisywany jest w zależności od rodzaju cewki - dla cewek AC jest to kolor pomarańczowy, a dla cewek DC kolor niebieski.

Zalety nowych wersji przekaźników transparentnych RM84, RM85 i RM87:

• Proste, wizualne rozróżnienie obwodów sterowania AC od DC
• Wygodne i szybkie sprawdzenie stanu styków
• Zwiększona wytrzymałość elektryczna przerwy zestykowej
• Wysoka jakość materiałów izolacyjnych - klasa CTI 250
• Możliwość stosowania z gniazdami do płytek PCB lub przemysłowymi gniazdami na szynę DIN
• Dostępność zestawów interfejsowych w technologii PUSH-IN

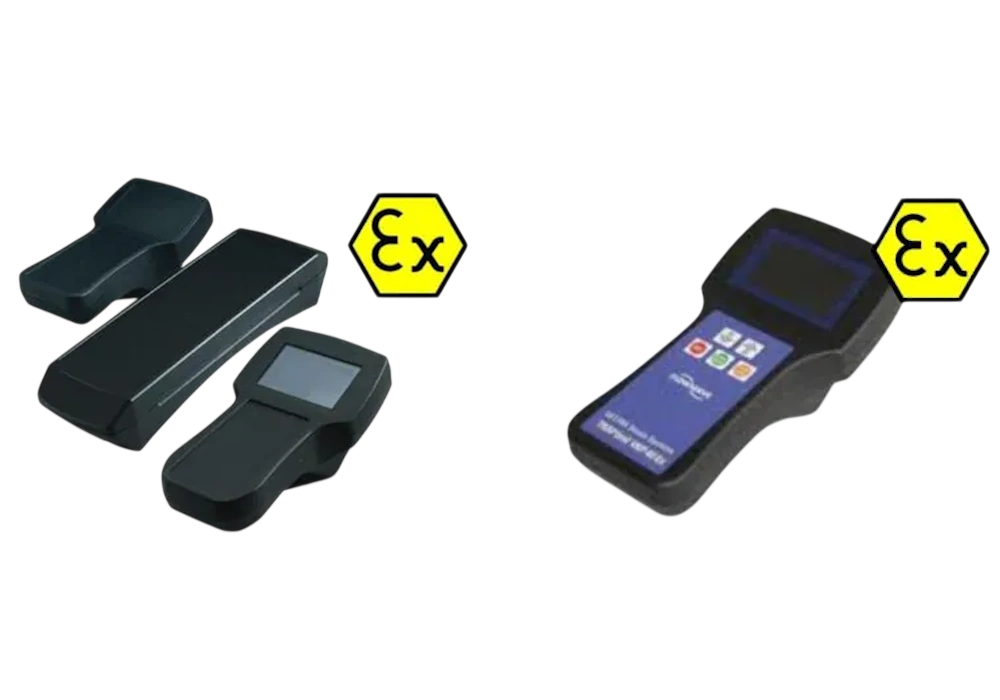

Obudowy ręczne z serii Beluga EX

Seria obudów Beluga Ex od ROSE Systemtechnik sprawdza się wprost zwłaszcza w strefach zagrożenia wybuchem. W jej ramach oferowane są rozwiązania w 3 rozmiarach (Beluga: 180, 220 lub 380), z czego w przypadku dwóch mniejszych przewidziane są wersje z zamkniętym blatem i otworem na wyświetlacz. Dodatkowo w określonych obudowach zawarto wgłębienie na klawiatury membranowe z certyfikatem Ex.

Najważniejsze cechy:

• Certyfikaty:
  • PTB 00 ATEX 1101U
  • IECEx PTB 07.0059U
  • EAC nr TC RU C-DE.AA87.B.00971
• Klasy ochrony przed eksplozją:
  • II 2G Ex e IIC Gb
  • II 2D Ex tb IIIC Db
• Materiał bazowy: Poliamid 12
• Stopień ochrony: IP65
• Klasa palności: UL 94 HB
• Odporność na uderzenia: 7J
• Zakres temperatury pracy: od -55 do 135°C
• Dodatkowa wersja: EMC

Obudowy ręczne z serii Beluga EX

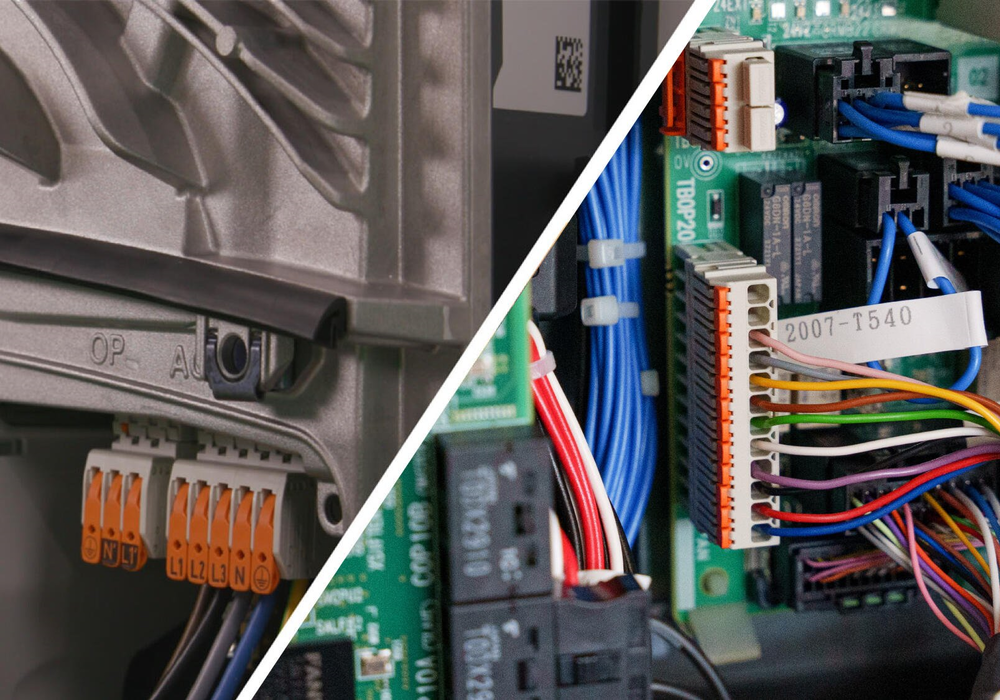

Złącza WAGO do płytek PCB stosowanych w automatyce przemysłowej

W ostatnim czasie automatyka przemysłowa dynamicznie się rozwija, a układy elektroniczne w urządzeniach podlegają ciągłej miniaturyzacji. Przykładem może być sterowanie silnikami, gdyż tam, gdzie wcześniej stosowano rozbudowane układy stycznikowo-przekaźnikowe, dziś wystarcza kompaktowa jednostka składająca się tylko z przekładni oraz falownika. Ten trend dotyczy również elektroniki napędowej, w której rosnąca gęstość komponentów na płytkach drukowanych oraz wynikająca stąd konieczność separacji sygnałów sterujących od obwodów mocy wymagają, by w użyciu były nowoczesne rozwiązania połączeniowe. O jakich dokładnie rozwiązaniach jest tu mowa? Odpowiedź brzmi: o złączach WAGO dostarczanych dla płytek PCB, zachowujących nie tylko małe wymiary, ale także niezawodność działania, zwłaszcza w warunkach: wibracji, skrajnych temperatur, czy też ograniczonej przestrzeni montażowej. Bez cienia wątpliwości, prezentowane złącza przystosowane są do potrzeb każdego konstruktora maszyn. Wyposażone w zaciski sprężynowe Push-in CAGE CLAMP dają sposobność szybkiej budowy połączeń opartych na przewodach, których przekroje poprzeczne równają się: od 1,5 do 16 mm², a napięcia oraz prądy znamionowe nie przekraczają wartości (kolejno): 1000 V i 76 A. Jest ona dostępna wraz z szeroką gamą aplikacji: od zasilaczy i falowników, aż po skrzynki rozdzielcze i sterowniki PLC liczących się producentów. Bezpośrednie dołączanie przewodów jednodrutowych i linkowych jest wliczone. Tak samo przewodów z tulejkami. W szczególnym przypadku można podłączać też, nie inaczej, przewody cechowane przekrojami wyższymi od znamionowych. W ten sposób zasilacze i skrzynki rozdzielcze lub falowniki mogą pracować z większymi obciążeniami, a oprócz tego część złączy uwzględnia dźwignię, w stanie otwartym ustawioną pod kątem 60° do elementu. Dźwignia ta umożliwia bardzo prostą obsługę, nawet w sytuacji, kiedy przewody podłączane są pionowo do płytki PCB. W tym przypadku otwarta dźwignia nie opiera się o płytkę, dzięki czemu można o wiele wygodniej obsługiwać zaciski, jednocześnie redukując ryzyko uszkodzenia płytki. Takie rozwiązanie przekłada się wprost na znacząco dużo przestrzeni montażowej dla pozostałych elementów, nie mówiąc o pozycjach: "otwarta" i "zamknięta", które z jednej strony zwiększają bezpieczeństwo, a z drugiej strony przejrzystość instalacji złączy WAGO na płytkach PCB, bez względu na sytuację.

Złącza WAGO do płytek PCB stosowanych w automatyce przemysłowej
