Bezprzewodowy nadajnik ściemniacza LED 434 MHz - kompatybilny z Arduino

Article Image
Elmax
Prezentowany projekt to bezprzewodowy nadajnik 434 MHz do ściemniacza LED, zbudowany wokół mikrokontrolera ATmega328 Arduino. Potencjometr jest podłączony do pinu analogowego ADC A1 układu ATmega328. Mikrokontroler odczytuje wartość analogową potencjometru i przesyła dane przez moduł RF 434 MHz. Dane te są odbierane na końcu odbiornika, który steruje intensywnością LED za pomocą sygnału PWM (modulacja szerokości impulsu).

Ten projekt nadajnika jest kompatybilny z bezprzewodowym odbiornikiem 434 MHz - ściemniaczem LED.

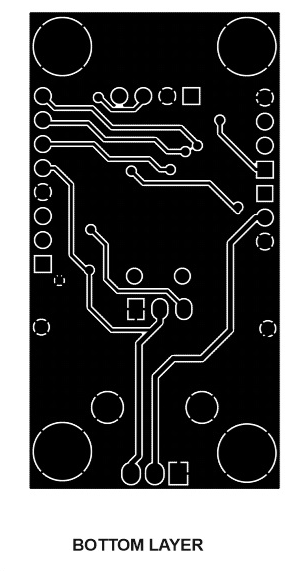

Kluczowe elementy projektu obejmują:

  • Mikrokontroler ATMEGA328: Mikrokontroler ten jest odpowiedzialny za odczytywanie wartości analogowej z potencjometru i przesyłanie jej przez moduł RF ASK 434MHz podłączony do pinu D2 mikrokontrolera Arduino.
  • Moduł nadajnika RF 434 MHz ASK: Moduł ten służy do przesyłania danych z mikrokontrolera do odbiornika.
  • Złącze do programowania i bootloadera: To złącze umożliwia łatwe programowanie i aktualizację mikrokontrolera.
  • Potencjometr: Wbudowany potencjometr podłączony do A1 ADC mikrokontrolera ATMEGA328.
  • Opcjonalna instalacja OLED: Projekt pozwala na instalację wyświetlacza OLED do wyświetlania analogowych danych transmisji (Nie używany w tym projekcie).
  • Opcjonalne złącze cyfrowych We/Wy D5 i D6: To złącze zapewnia dodatkowe cyfrowe piny We/Wy do przyszłej rozbudowy.
  • System działa poprzez odczytywanie wartości analogowej z potencjometru, która...
