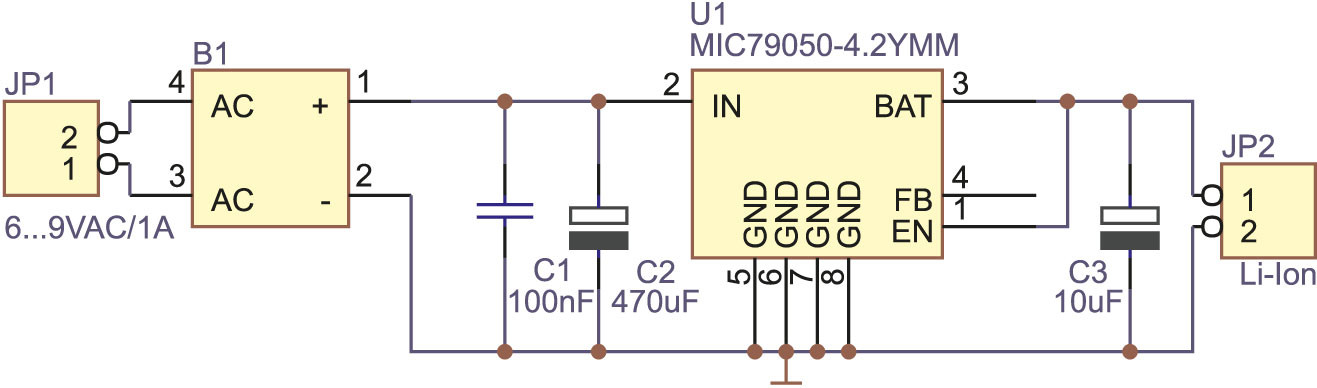

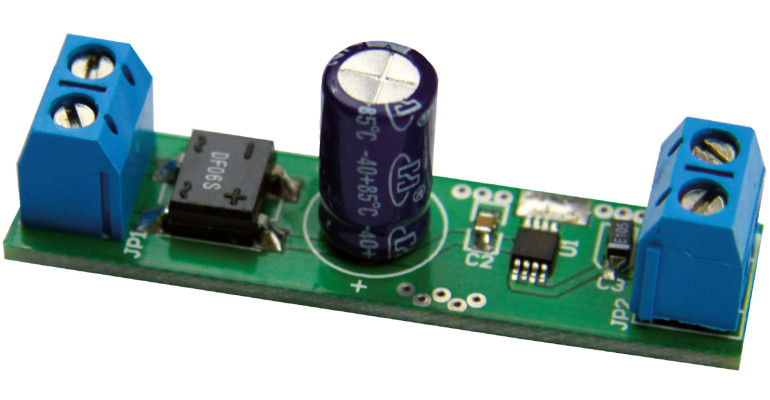

Schemat elektryczny ładowarki zbudowanej na układzie MIC79050 firmy Micrel pokazano na rys. 1. Jak widać, urządzenie jest bardzo proste, co udało się uzyskać dzięki zintegrowaniu wszystkich najważniejszych elementów ładowarki w strukturze układu U1. Dzięki zastosowaniu mostka prostowniczego B1 i kondensatora filtrującego o dużej pojemności C2, ładowarka może być zasilana bezpośrednio z transformatora sieciowego lub – jeżeli tak jest wygodniej – z zasilacza napięcia stałego.

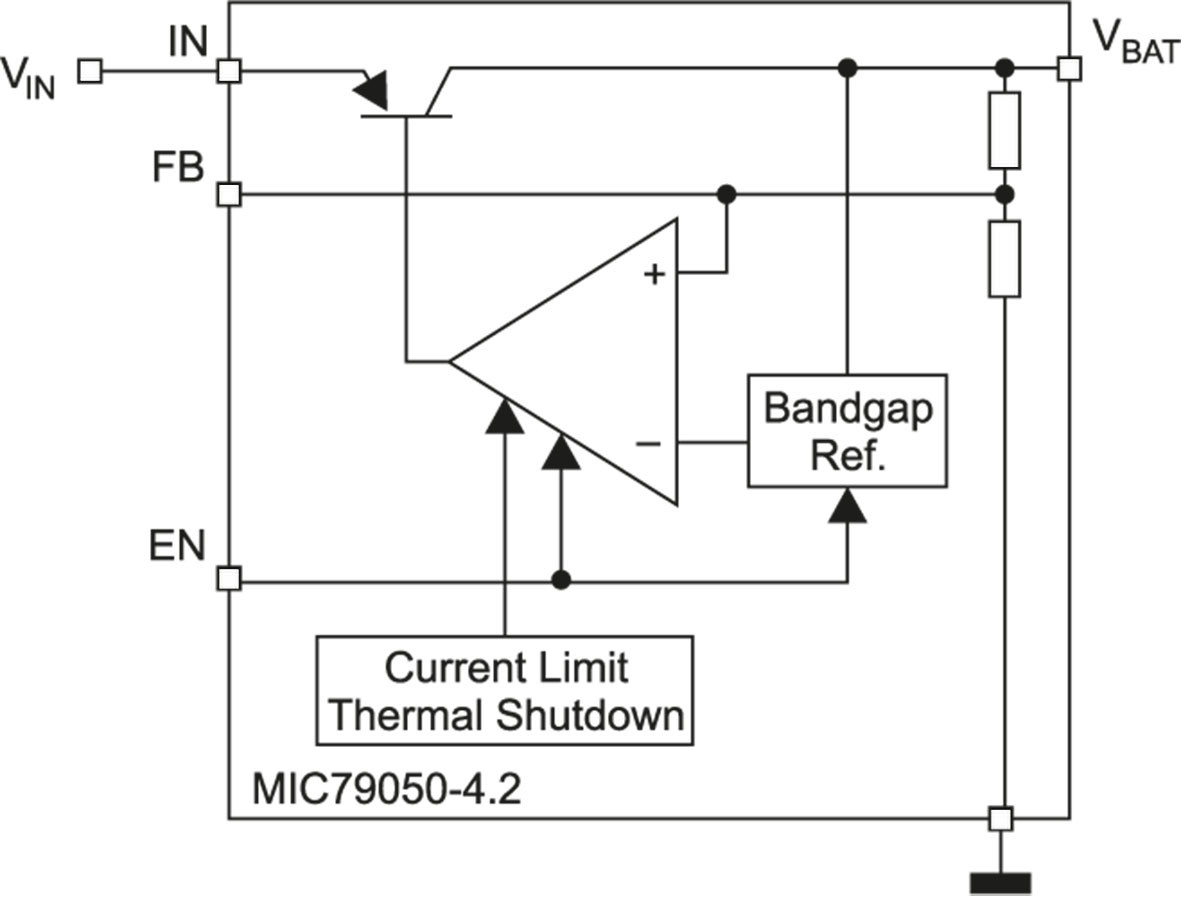

Schemat blokowy układu MIC79050 pokazano na rys. 2.

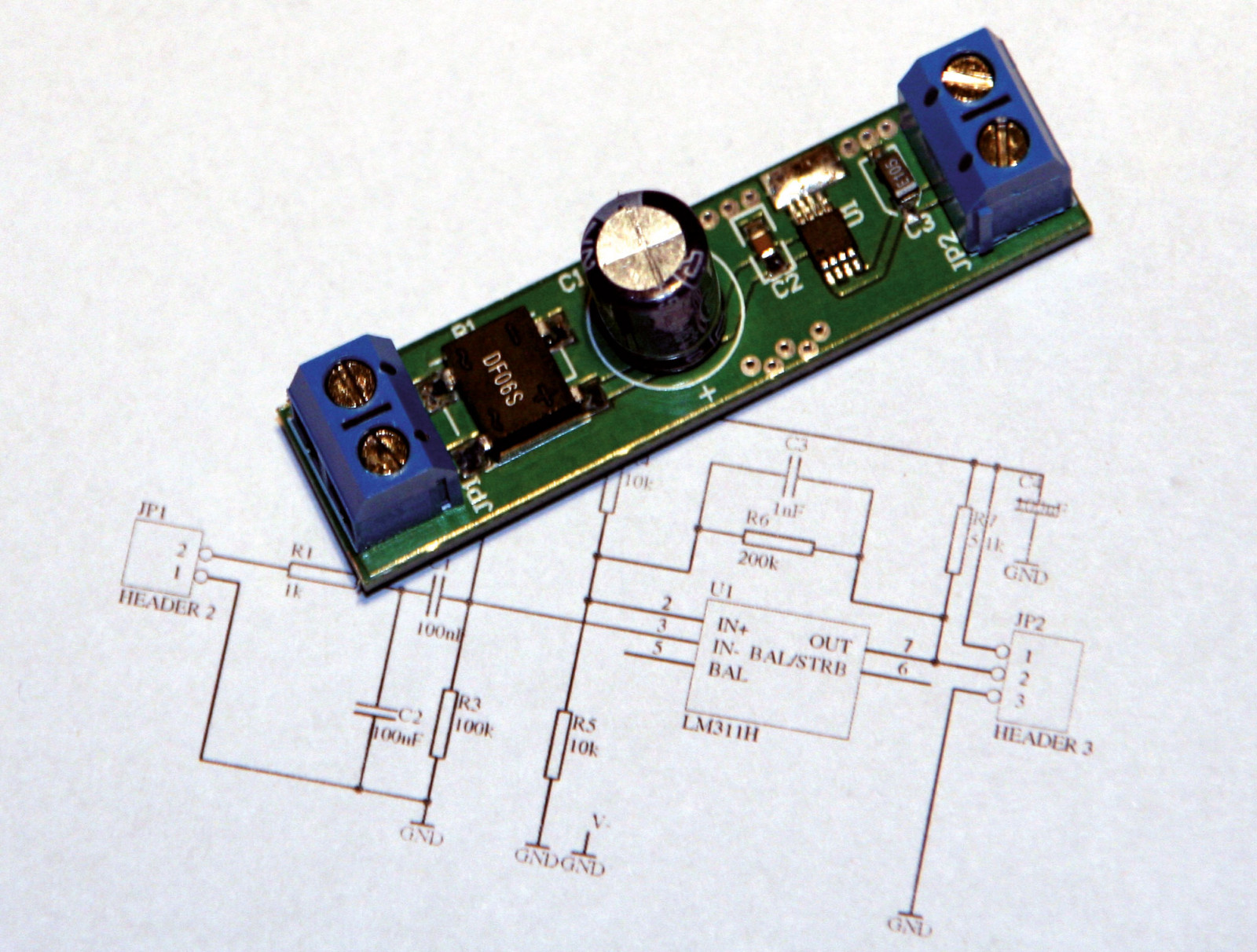

Zintegrowano w nim bipolarną końcówkę mocy co powoduje, że cała moc strat wynikająca z różnicy napięć pomiędzy wyjściem a wejściem układu i natężeniem prądu ładowania odkłada się w jego obudowie (zastosowano układ w obudowie MSOP8). Z tego powodu wyprowadzenia masy ulokowane z jednej strony spełniają rolę radiatora i należy je dołączyć do możliwie dużego obszaru miedzi, najlepiej grubo pokrytego stopem lutowniczym (fot. 3).
