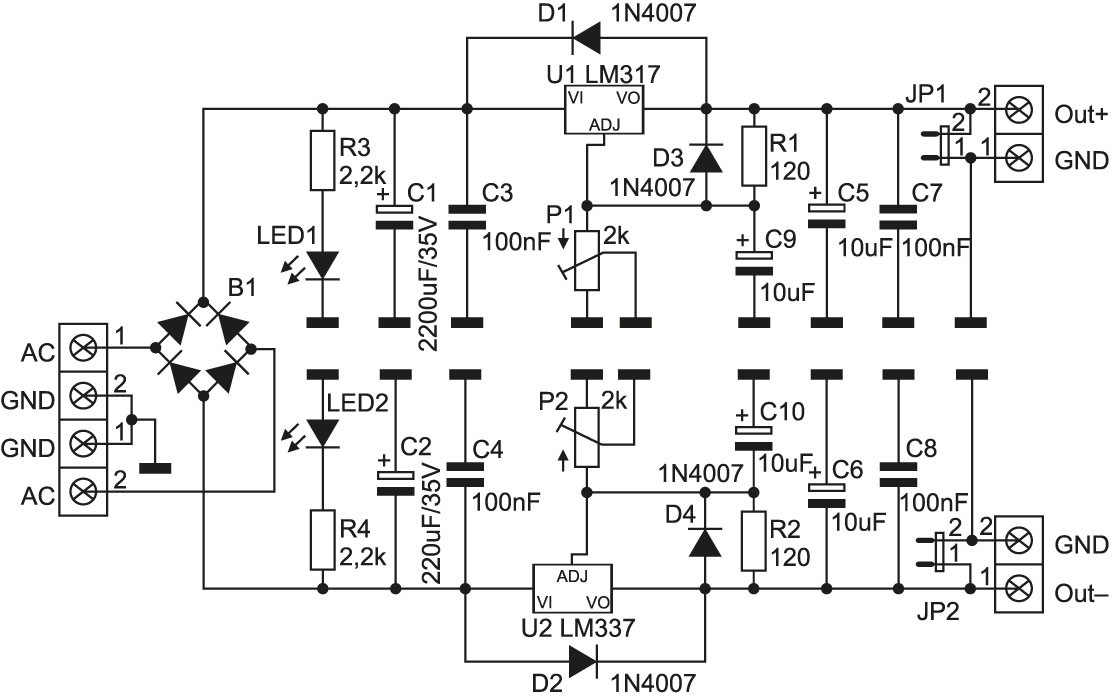

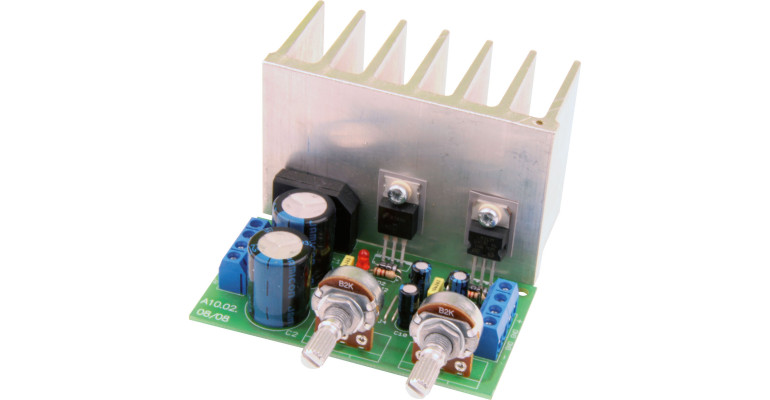

Schemat ideowy przedstawiono na rys. 1. Jeśli porównamy schemat z notą katalogową układów LM zauważymy że jest to jego podstawa aplikacja. Napięcie referencyjne ustawiane jest za pomocą potencjometrów P1 i P2. LM317 jest regulatorem napięcia dodatniego natomiast LM337 napięcia ujemnego. Układy LM potrzebują zaledwie kilku elementów zewnętrznych oraz posiadają wbudowane zabezpieczenie termiczne jak i ograniczające prąd przy zwarciu wyjścia do masy. Zakres napięć wyjściowych dla zasilania ±24 V wynosi od ±1,25 V do ±22 V. Układy LM317 oraz LM338 posiadają wbudowane krótkotrwałe zabezpieczenie przeciwzwarciowe oraz termiczne.
Możliwości zmian
Układy LM317 i LM337 można zastąpić odpowiednio układami LM138 i LM338. Owa zmiana spowoduje zwiększenie prądu wyjściowego aż do 5 A na kanał. Przy zamianie układów na mocniejsze należy podlutować ścieżki, które nie są pokryte soldermaską, przewodem miedzianym o przekroju min 1,5 mm² lub ocynować je grubą warstwą cyny. Jeśli się tego nie uczyni przy obciążeniu 5 A ścieżki na pewno ulegną uszkodzeniu. Jeśli zdecydujemy się na mocniejszą wersję zasilacza należy również pamiętać o doborze odpowiedniego mostka prostowniczego, którego prąd nie powinien być mniejszy niż 15 A oraz należy zastosować większy radiator lub mniejszy z wymuszonym chłodzeniem. Przy dobieraniu transformatora należy zwrócić uwagę na znamionowe napięcie kondensatorów C1, C2. Transformator należy dobrać tak aby jego napięcie wtórne po wyprostowaniu poprzez mostek B1 było nie większe od znamionowego napięcia kondensatorów.
