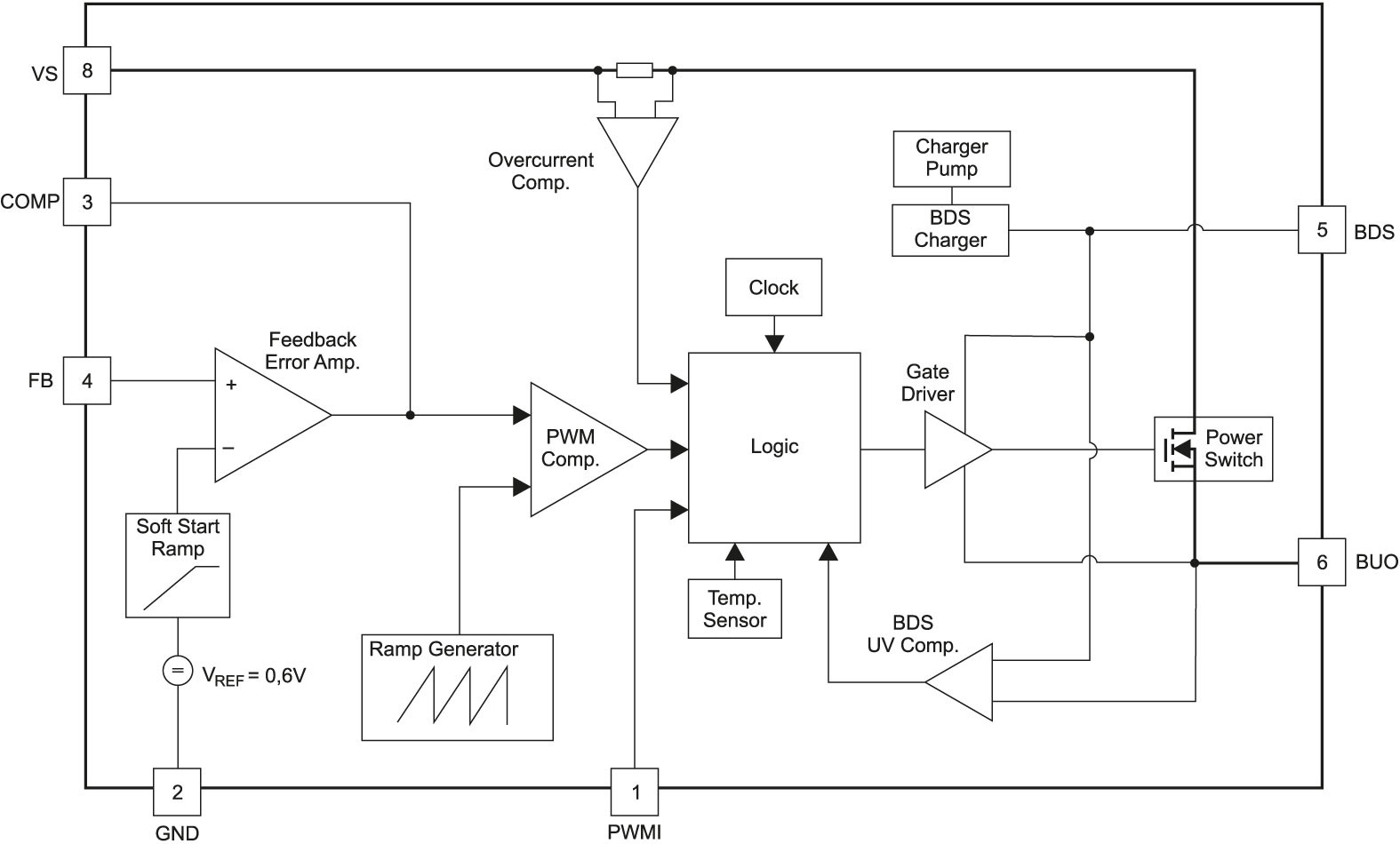

Układ TLD5085 firmy Infineon jest wyspecjalizowanym, konwerterem DC/DC przystosowanym do zasilania diod LED dużej mocy. Poza szerokim zakresem napięć wejściowych (od 4,75 do 45 VDC), charakteryzuje się przystosowaniem do aplikacji samochodowych (certyfikat AEC – Automotive Electronics Council), dużą wydajnością prądową oraz zaawansowanym systemem zabezpieczeń, minimalizujących ryzyko uszkodzenia. Schemat blokowy układu TLD5085 pokazano na rysunku 1.

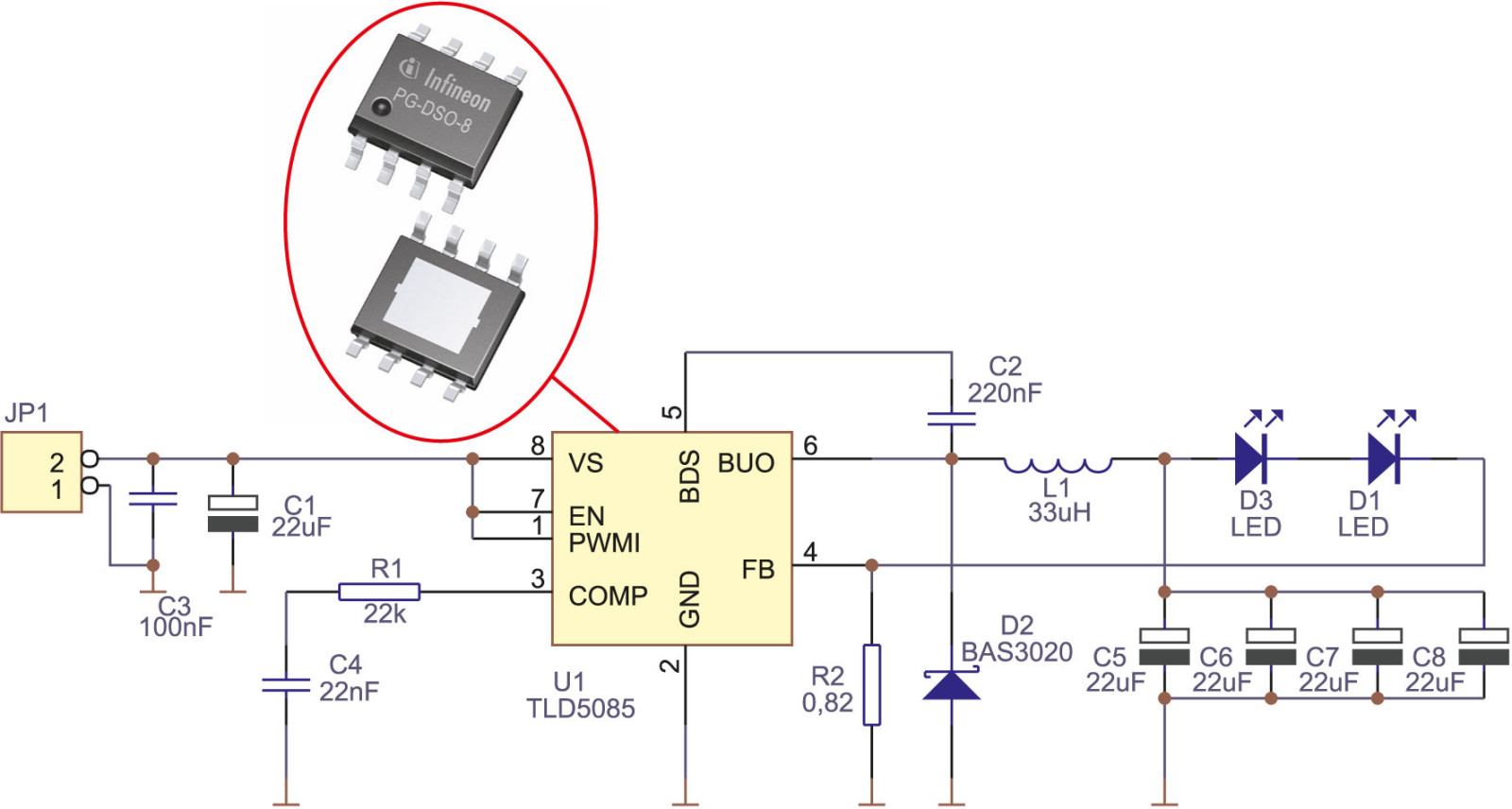

Schemat elektryczny prezentowanego rozwiązania, odpowiadający podstawowej nocie aplikacyjnej układu TLD5085, pokazano na rysunku 2. Zasilane diody LED zostały połączone szeregowo, a wraz z nimi rezystor R2, który służy do monitorowania natężenia płynącego przez nie prądu w pętli sprzężenia zwrotnego. Wartość rezystancji R2 można dobrać do wymogów (lub możliwości) zasilanych LED według wzoru: R2=0,6/ILED [V]/[A]
