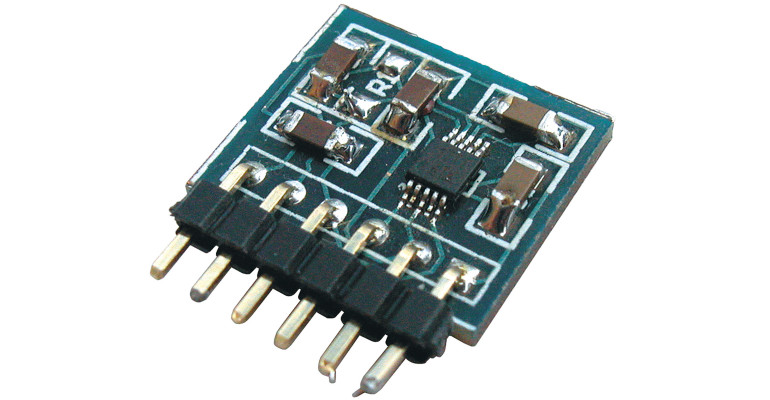

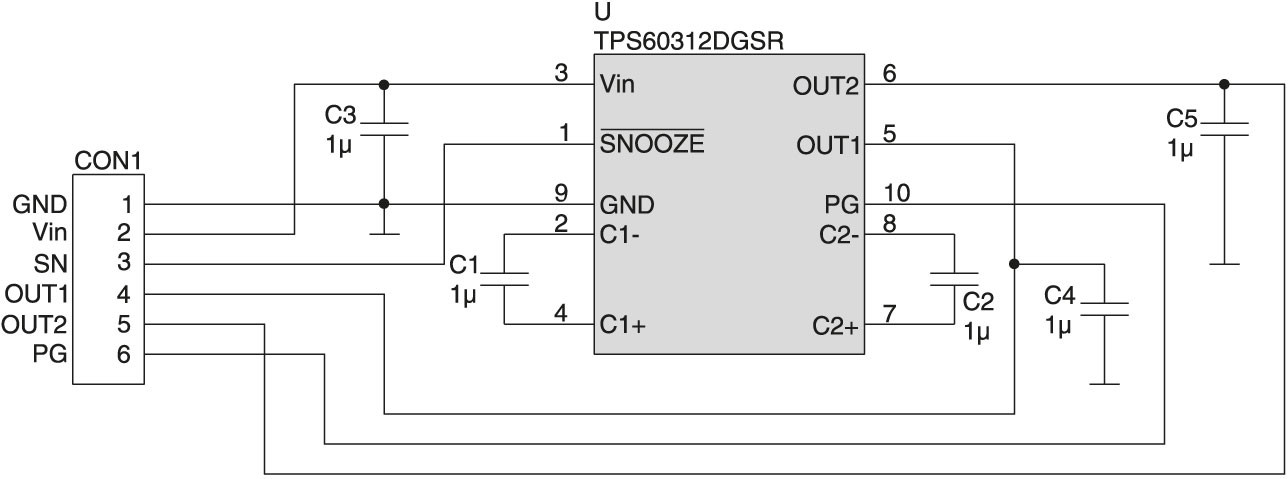

Jeśli zachodzi potrzeba bateryjnego zasilania jakiegoś urządzenia, to w zależności od wartości wymaganego napięcia można zastosować kilka ogniw lub odpowiednią przetwornicę DC/DC. Zwiększanie liczby ogniw niewątpliwie wpływa na wymiary oraz wagę urządzenia. Z tego względu zamiast dodatkowej baterii warto czasami zastosować przetwornicę napięcia, jak chociażby opisana w niniejszym artykule. Przetwornica została wykonana z wykorzystaniem specjalizowanego układu i umożliwia uzyskanie napięcia o wartości 3,3 V z jednej baterii lub akumulatora. Dopuszczalny zakres napięcia zasilania przetwornicy wynosi 0,9÷1,8 V. Schemat elektryczny jest przedstawiony na rys. 1.

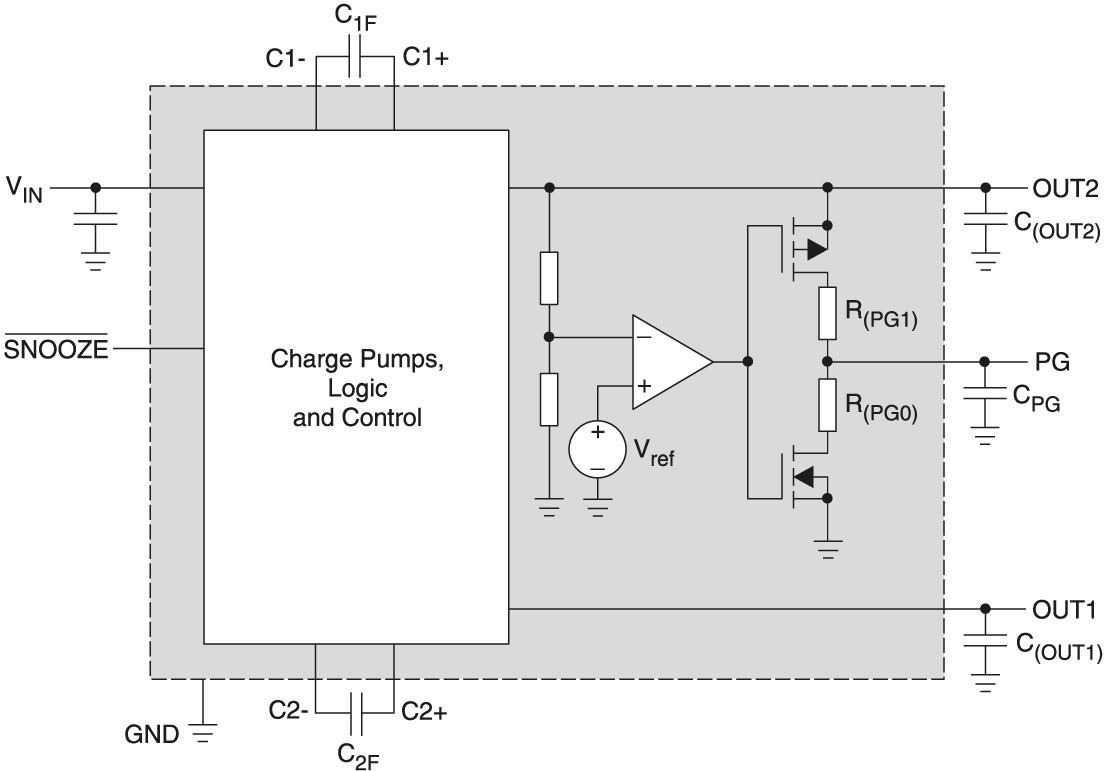

Jak widać, aplikacja zawiera niewielką liczbę elementów. Poza układem U1 wymaganych jest jedynie kilka kondensatorów zewnętrznych. Budowa wewnętrzna układu TPS60312 jest przedstawiona na rys. 2.
Trzy wyjścia napięciowe charakteryzują się różnymi parametrami. Na wyjściu OUT1 otrzymuje się napięcie 2-krotnie wyższe niż napięcie zasilające. Wyjście to ma wydajność prądową równą 40 mA. Na wyjściu OUT2 otrzymuje się napięcie o wartości 3,3 V. Obciążalność tego wyjścia wynosi 20 mA. Wyprowadzenie PG (Power-good) służy do sygnalizacji poprawnej wartości napięcia na wyjściu OUT1. Jeśli wartość napięcia jest prawidłowa, to wyjście PG zostaje ustawione w stan wysoki. Oprócz funkcji sygnalizacyjnej, wyjście to może służyć do zasilania dodatkowych układów.
