- konstrukcja oparta na scalonym sterowniku AP74700,
- wbudowany tranzystor MOSFET o rezystancji Rdson < 12 mΩ,
- wbudowane zabezpieczenia przeciwprzepięciowe (diody TVS),
- napięcie zasilania: 12...24 V (4,5...6 V w określonych warunkach – patrz opis).
W modelu został zastosowany układ kontrolera diody idealnej typu AP74700 (Diodes Inc). Spełnia on wszystkie wymogi stawiane opisanej aplikacji, a jednocześnie pozwala zachować prostotę układu i zminimalizować koszty implementacji.

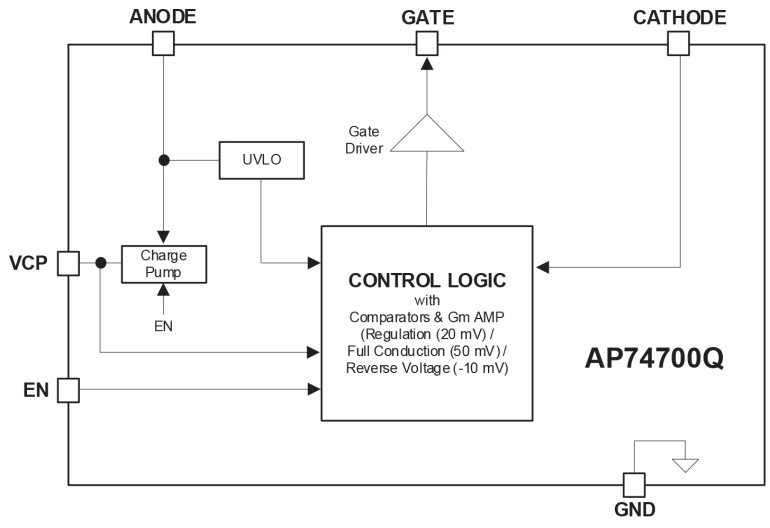

Schemat wewnętrzny układu AP74700 pokazano na rysunku 1.
Opracowany moduł bazuje na kontrolerze pojedynczej diody idealnej U1 typu AP74700, odpowiadającym za detekcję obecności napięcia wejściowego oraz prawidłowe sterowanie zewnętrznego tranzystora kluczującego MOSFET, w zależności od różnicy napięć na wyprowadzeniach Anode/Cathode. Napięcie wejściowe z akumulatora, zasilacza lub panelu PV doprowadzone zostało do złącza DCIN, skąd jest kluczowane na wyjście DCOUT. Tranzystor MOSFET Q1 typu DMTH6010 (Rdson <12 mΩ) charakteryzuje się bardzo niskim spadkiem napięcia w kierunku przewodzenia: w zależności od warunków pracy nie przekracza ono 50 mV, co znacząco ogranicza straty mocy, w porównaniu z diodą Schottky’ego (nie wspominając już o zwykłej diodzie prostowniczej). Diody TVS1,2 służą do zabezpieczenia układu przed skutkami przepięć. Kondensator CE1 jest magazynem energii niezbędnym do podtrzymania zasilania układu podczas przełączania kilku źródeł energii przy pracy w układzie typu OR-ring. W opisywanym module pojemność CE1 przyjmuje minimalną wartość niezbędną do poprawnej pracy układu, choć w praktyce może ona zostać dobrana z zakresu 22...220 μF/50 V. Aby poprawnie spełniać funkcję magazynu, CE1 musi mieć niską rezystancję ESR. Układ U1 wyposażony jest w zabezpieczenie przed uszkodzeniem w przypadku odwrotnego podłączenia zasilania, a dodatkowo odcięcie Q1 chroni także podłączone obciążenie.
