Kontroler pełnego mostka z przesunięciem fazowym i prostowaniem synchronicznym wykorzystujący UCC28950

Rajkumar Sharma

Projekty

Zasilanie/Moc

5 czerwca 2024

590

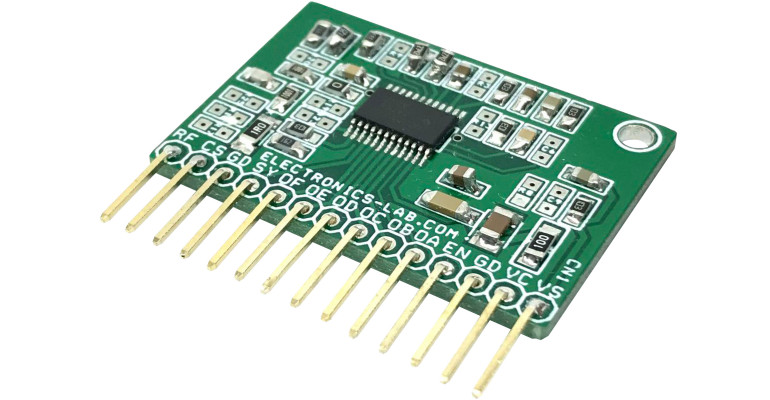

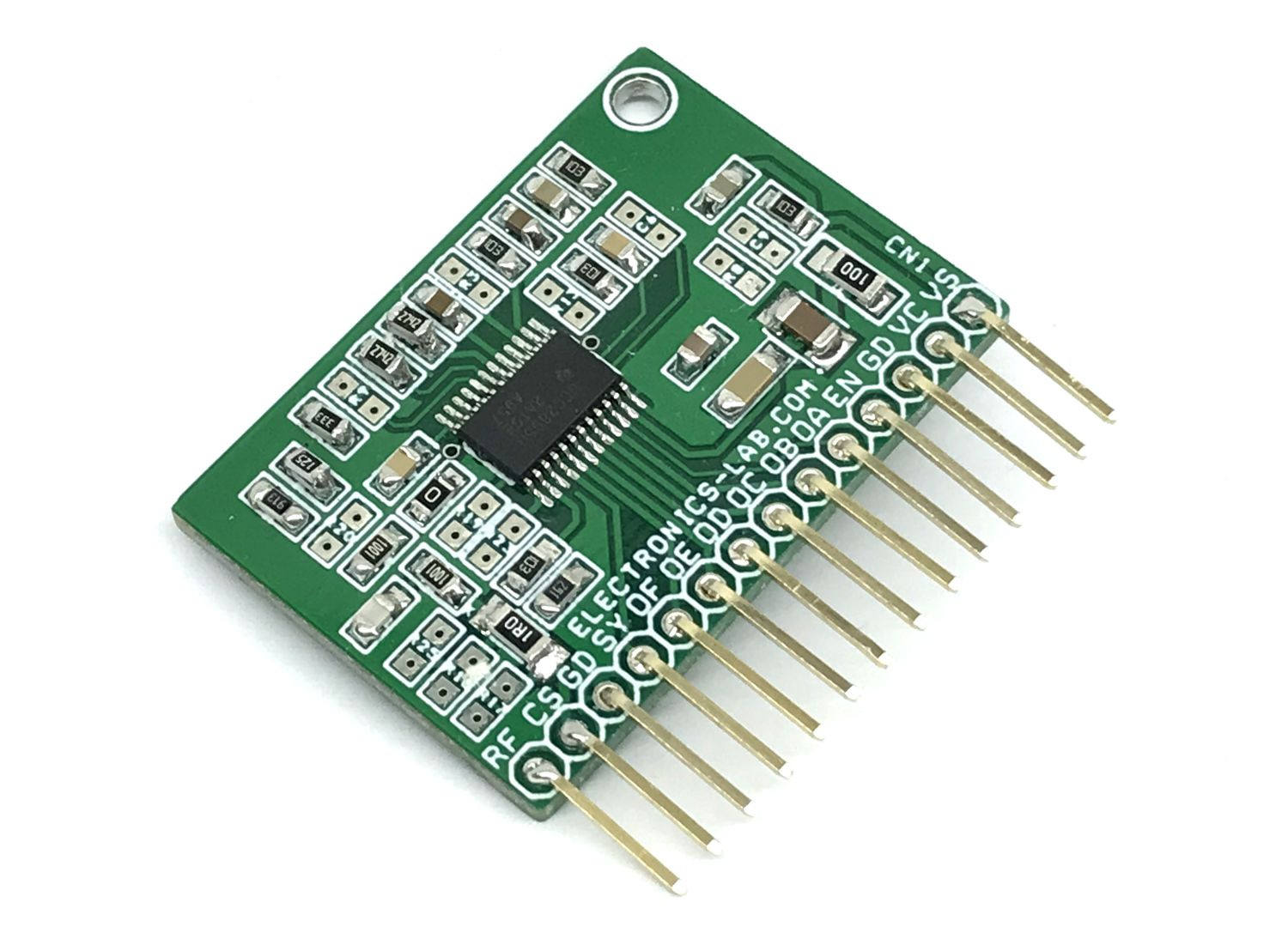

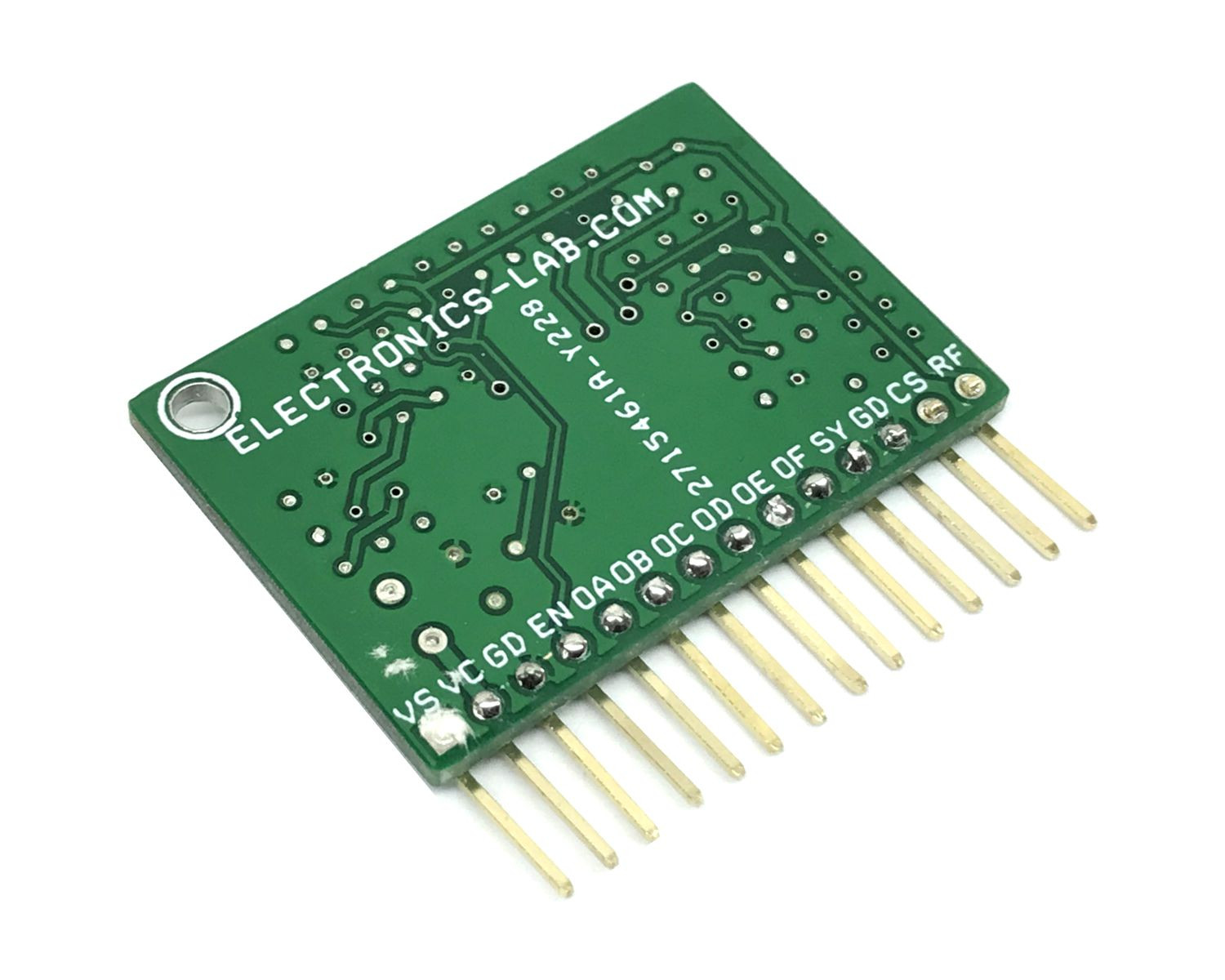

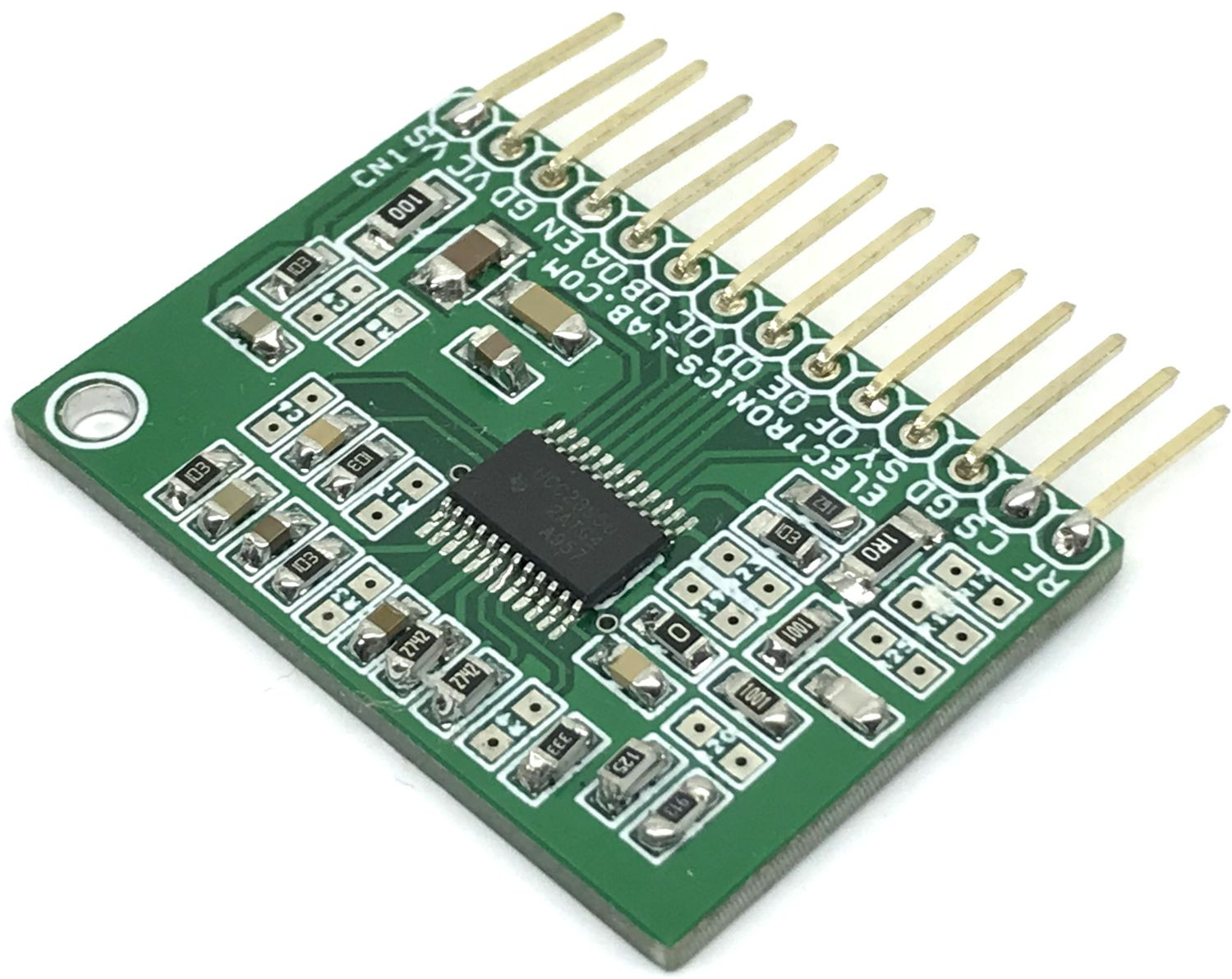

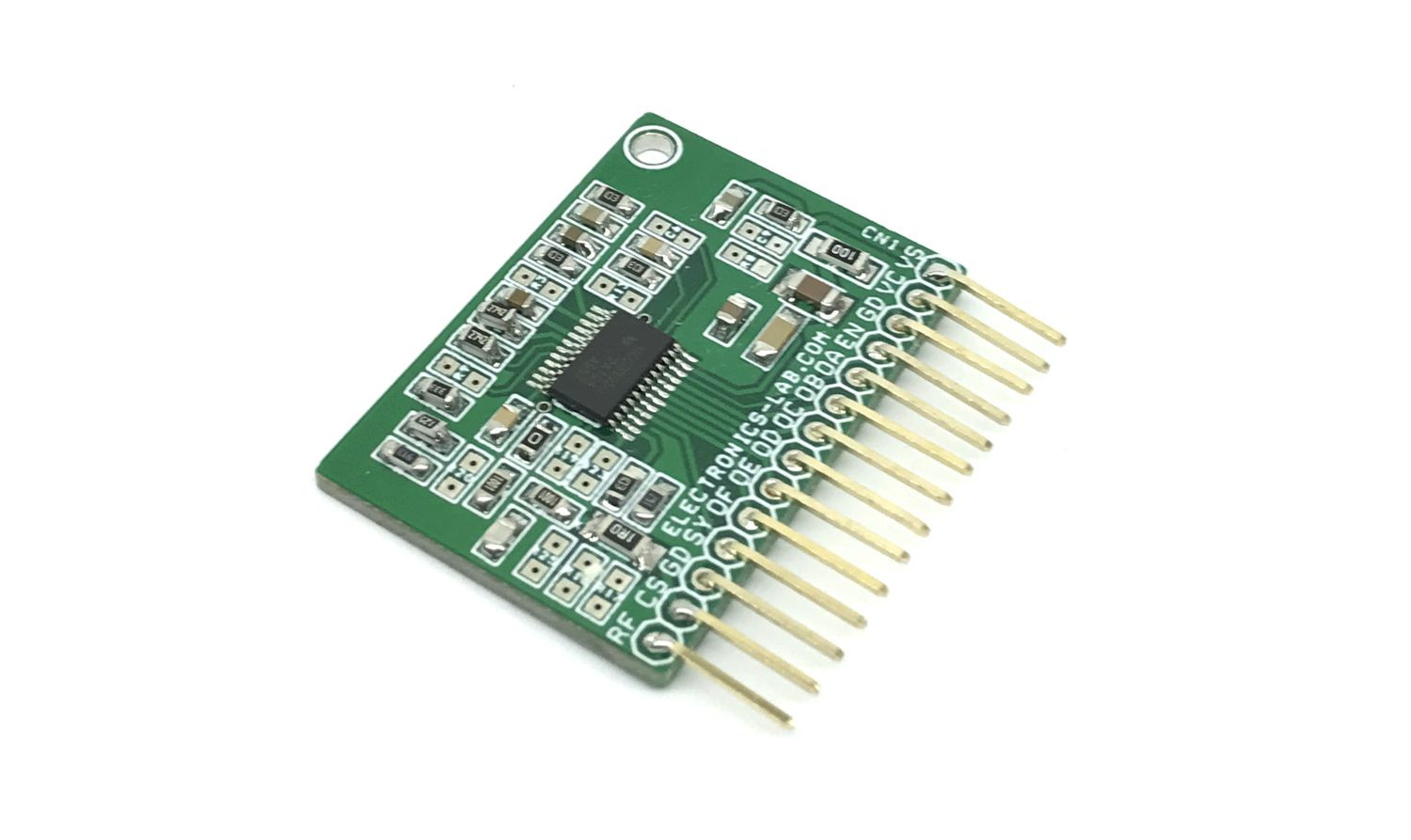

Ten kontroler Full-Bridge z przesunięciem fazowym i płytką nośną z synchronicznym prostowaniem zawiera wszystkie funkcje niezbędne do wdrożenia kontrolera Full-Bridge z przesunięciem fazowym i konwertera mocy o topologii synchronicznego prostowania. Wszystkie wejścia i piny wyjściowe są dostępne za pomocą złącza nagłówkowego. Wysokowydajny konwerter DC-DC można utworzyć przy użyciu tej płyty nośnej + zewnętrznego mostka H i transformatora. Zapoznaj się z arkuszem danych UCC28950 i schematem, aby skonfigurować różne częstotliwości, prądowe sprzężenie zwrotne, napięciowe sprzężenie zwrotne i opóźnienia.

Cechy

Zasilanie robocze 12 V (zakres od 8 V do 17 V DC)
Wewnętrzne napięcie odniesienia 5 V
Zakres ustawień częstotliwości przełączania konwertera, FSW (nom) 50…1000 kHz
Programowalny zakres opóźnienia między OUTTA, OUTB i OUTC, OUTD ustawiany przez rezystory DELAB i DELCD oraz parametr KA(1): 30…1000 ns
Programowalny zakres opóźnienia między OUTTA, OUTF i OUTB, OUTE ustawiany przez rezystor DELEF i parametr KEF(1): 30…1400 ns
Programowalny zakres DCM jako procent napięcia na CS(1): 5…30%
Programowalny zakres TMIN: 100…800 ns
Ulepszona funkcja rezonansowego przełączania napięcia zerowego (ZVS) w szerokim zakresie
Bezpośrednie sterowanie prostownikiem synchronicznym (SR)
Zarządzanie wydajnością oświetlenia, w tym
Praca w trybie Burst
Tryb nieciągłego przewodzenia (DCM), dynamiczne włączanie i wyłączanie SR z programowalnym progiem
Programowalne opóźnienie adaptacyjne
Sterowanie w trybie prądu średniego lub szczytowego z programowalną kompensacją nachylenia i sterowani...

Aby kontynuować czytanie wykup prenumeratę

Kup teraz

Galeria

DATA SHEET

Wideo

Artykuł Phase-shifted full-bridge controller with synchronous rectification ssing UCC28950 opracowano w wersji polskiej na podstawie współpracy z portalem www.electronics-lab.com.
