Zbuduj przedłużacz Wi-Fi - montaż, do czego służy i jak działa?

Podstawowa funkcja przedłużacza jest doskonale znana. Jednak ten model pozwala dodatkowo na sterowanie podłączonymi urządzeniami poprzez stronę internetową. Dzięki wykorzystaniu obudowy i gniazd tablicowych przy starannym wykonaniu można otrzymać estetyczne i bezpieczne w użytkowaniu urządzenie.
Article Image

Do czego służy przedłużacz Wi-Fi?

Przedłużacz Wi-Fi pozwala na zdalne sterowanie czterema urządzeniami podłączonymi do gniazd umieszczonych na jego obudowie. Dostęp do nich jest możliwy poprzez minimalistyczną, ale mam nadzieję, estetyczną stronę WWW. Pozwala ona sprawdzić aktualny stan oraz włączać lub wyłączać poszczególne urządzenia. Załączenie poszczególnych gniazd jest także sygnalizowane na diodach LED umieszczonych obok gniazd. Całość bazuje na module z bardzo popularnym układem ESP8266.

Jak działa przedłużacz Wi-Fi?

Schemat układu przedstawiony jest na rysunku 1. Najważniejszą częścią układu jest SJR1. Jest to moduł Wi-Fi o oznaczeniu ESP-12F. Bazuje on na popularnym układzie scalonym ESP8266. Składa się on z mało znanego 32-bitowego procesora Tensilica’s L106 Diamond. W SoC-u znajduje się także pamięć SRAM oraz popularne peryferia, takie jak UART czy I2C. Jednak ten układ zawdzięcza swoją popularność zintegrowanemu z nim radiu Wi-Fi. Ma zarówno jego część cyfrową, jak i analogową. Na zewnątrz podłączona jest tylko antena. W naszym module jest ona wykonania ze ścieżki na płytce drukowanej.

Rys.1 Przedłużacz Wi-Fi (schemat układu)

Niestety układ nie ma zintegrowanej pamięci nieulotnej. Dlatego w module umieszczona jest zewnętrzna pamięć Flash. Stąd wynika rozbieżność rozmiaru dostępnej pamięci pomiędzy modułami. W naszym układzie do dyspozycji mamy 4MB. W ostatnim czasie pojawiła się też nowa wersja: ESP8285, w której zintegrowana jest także pamięć nieulotna [1]. Wróćmy do schematu. Złącze JP1 pozwala na podłączenie portu szeregowego wykorzystywanego do programowania. Do aktywacji bootloadera służy zworka BOOT. Złącze RST pozwala na zresetowanie układu. Piny JP2 pozwalają na podłączenie zasilania układu na czas wgrywania oprogramowania.

Drugi blok stanowią elementy wykonawcze. Izolację galwaniczną pomiędzy układem a sterowanymi urządzeniami zapewniają cztery optotriaki MOC3063 (IC1-IC4). Sterują one triakami BTA20 (T1-T4). Diody LED1–LED4 pokazują aktualny stan poszczególnych wyjść. Rezystory ograniczają prądy płynące przez diody LED (R2, R4, R6, R8), diody oświetlające optotriaki (R1, R3, R5, R7) oraz same optotriaki (R9-R16).

W czasie normalnej pracy stałe napięcie 3,3V jest dostarczane przez przetwornice impulsową HLK-PM03 (G1). Kondensatory C1 i C2 odpowiadają za jego filtrowanie.

Oprogramowanie dla układu ESP8266 zostało przygotowane w Arduino IDE [2]. Jego kod znajdziemy w materiałach dodatkowych oraz w repozytorium [3]. Główna część programu znajduje się w pliku code.ino. Na początku zdefiniowane są dwa makra. Pierwsze z nich NETWORK_NAME przechowuje nazwę sieci Wi-Fi, do której układ ma się połączyć, a drugie NETWORK_PASS jej hasło. Niżej znajduje się jeszcze zakomentowana definicja makra DEBUG. Jeżeli ją odkomentujemy, włączone zostanie wypisywanie na port szeregowy informacji o pracy programu.

Kod Arduino składa się zawsze z dwóch głównych części. Na początku uruchamiana jest jednorazowo funkcja setup(), której zadaniem jest konfiguracja środowiska. Następnie w nieskończonej pętli wywoływania jest funkcja loop() z główną częścią programu. W naszym przypadku funkcja setup() konfiguruje wyjścia sterujące gniazdami, łączy się z siecią Wi-Fi i inicjalizacje prace serwera. Jeżeli włączone jest debugowanie, to dodatkowo konfigurowany jest port szeregowy.

Następnie program przechodzi do funkcji loop(). Następuje tu sprawdzenie, czy nastąpiło odebranie zapytania od nowego klienta. Jeżeli tak, rozpoczyna się odczytywanie poszczególnych jego linii. Koniec zapytania sygnalizowany jest przesłaniem pustej linii. Następuje wtedy wygenerowanie strony WWW i przesłanie jej do klienta. Odpowiada za to funkcja prepareHtmlPage. Zwraca ona kod HTML strony WWW zawierającej informację o aktualnym stanie gniazd oraz pozwalającej na ich sterowanie.

Rys.2 Strona do obsługi przedłużacza Wi-Fi

Aby uniknąć problemów z kodowaniem, polskie znaki zostały zastąpione kodami HTML. Dla czytelności kody wszystkich „ogonków” zostały zdefiniowane jako makra w pliku polish_ chars.h. Dzięki temu w kodzie strony internetowej możemy na przykład literę ł zastąpić makrem l_.

Ponieważ analizowanie kodu HTML umieszczonego wewnątrz programu napisanego w języku C++ jest mało intuicyjne, został on także umieszczony w pliku index.html. Można go lokalnie otworzyć w przeglądarce. Zobaczymy wtedy stronę podobną do pokazanej na rysunku 2.

Wykorzystuje ona framework Bootstrap [4]. Ponieważ nie jest on przechowywany lokalnie, urządzenie, na którym ładujemy stronę, musi mieć dostęp do internetu. Logika strony została stworzona w języku Java- Script. Naciśnięcie przycisku powoduje wywołanie funkcji change, która wysyła do serwera (czyli naszego układu ESP8266) zapytanie GET z słowem kluczowym socket, numerem przełączanego gniazda oraz jego nowym stanem: t – włączony, f – wyłączony.

Możemy teraz znowu wrócić do kodu Arduino parsującego odebrane od klienta dane. Znajdziemy tam instrukcję warunkową, która sprawdza, czy w linii występuje słowo socket. Jeżeli tak, to następuje zmiana stanu odpowiedniego wyjścia.

Montaż i uruchomienie przedłużacza Wi-Fi

Projekt jednowarstwowej płytki PCB przedstawia rysunek 3. Montaż jest stosunkowo prosty. Wszystkie elementy poza modułem ESP-12F są przewlekane. Lecz nawet on nie powinien sprawić problemów podczas montażu, ponieważ odstęp pomiędzy jego wyprowadzeniami jest duży. Mimo to lutowanie warto rozpocząć właśnie od niego. Resztę elementów montujemy w kolejności od najmniejszych do największych.

Rys.3 Projekt jednowarstwowej płytki PCB - przedłużacz Wi-Fi

Ponieważ diody LED zostaną wyprowadzone na obudowę, zamiast nich lutujemy gniazdo goldpin. Do samych diod lutujemy około 30-centymetrowy przewód, który zakończamy wtykiem goldpin. Wszystkie luty warto zabezpieczyć koszulkami termokurczliwymi, aby uniknąć ewentualnych zwarć. Zmontowana płytka przedstawiona jest na fotografiach 1 i 2. Po zakończonym montażu, za pomocą multimetru, sprawdzamy, czy na płytce nie występują zwarcia. Jeżeli wszystko jest w porządku, możemy przejść do wgrania oprogramowania.

Fot.1 Zmontowana płytka (góra) - przedłużacz Wi-Fi
Fot.2 Zmontowana płytka (dół) - przedłużacz Wi-Fi

Potrzebne nam będzie Arduino IDE w wersji co najmniej 1.8.7. Można je pobrać ze strony [5]. Następnie musimy doinstalować wsparcie dla ESP8266. Po włączeniu IDE, z menu Plik wybieramy opcję Preferencje. Pojawi się okno podobne do tego z rysunku 4. W pole Dodatkowe adresy URL do menadżera płytek wklejamy tekst: https://arduino.esp8266.com/stable/package_esp8266com_index.json i zapisujemy, klikając OK.

Rys.4 Arduino IDE - preferencje

Następnie z menu Narzędzia wybieramy Płytka: i następnie Menadżer płytek…. W oknie (rysunek 5) zjeżdżamy na dół. Najeżdżamy na esp8266 i klikamy zainstaluj.

Rys.5 Menadżer płytek

Możemy także wybrać wersję modułu. Ja podczas tworzenia programu korzystałem z 2.5.2. Gdy instalacja się zakończy, zamykamy okno menadżera płytek. Teraz w menu Narzędzia -> Płytka pojawi się opcja Generic ESP8266 Module. Ustawiamy konfigurację zgodnie z przedstawioną na rysunku 6.

Podłączamy układ. Złącze JP1 podłączamy do komputera za pomocą konwertera USB/UART.

Rys.6 Konfiguracja ESP8266

Zasilanie (3,3V) podłączamy do pinów JP2. Ponieważ maksymalny prąd pobierany przez układ ESP8266 w czasie łączenia z siecią jest dość duży, nie możemy wykorzystać napięcia dostępnego na niektórych konwerterach USB/UART, ale musimy użyć zewnętrznego zasilacza.

Gdy układ jest podłączony, otwieramy w Arduino IDE szkic code.ino. Następnie musimy zmienić definicje makr NETWORK_NAME i NETWORK_PASS, aby odpowiadały

parametrom naszej sieci Wi-Fi. W menu narzędzia → port wybieramy numer naszego konwertera. Następnie zwieramy złącze boot z masą i resetujemy układ poprzez krótkie zwarcie zworki rst. Rozpoczynamy programowanie, naciskając przycisk Wgraj (rysunek 7).

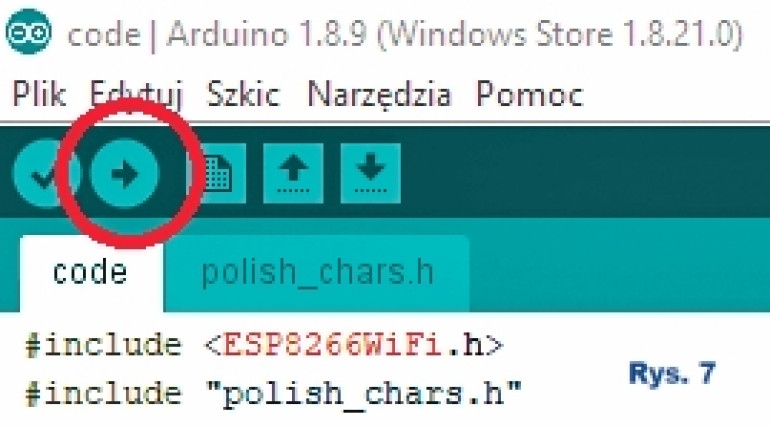

Rys.7 Arduino - rozpoczęcie programowania

Gdy zakończy się ono pomyślnie, zdejmujemy zworkę boot i ponownie resetujemy układ. Po włączeniu powinien od razu połączyć się z siecią Wi-Fi. Jeżeli odkomentowaliśmy makro DEBUG, informację o uzyskanym adresie IP znajdziemy na wyjściu portu szeregowego. Odpowiednie informacje znajdziemy także w konfiguracji naszego access pointu. W moim przypadku znajdują się w zakładce DHCP CLIENT DEVICES, co pokazuje rysunek 8.

Rys.8 Informacje w konfiguracji access pointu
Rys.9 Strona internetowa do obsługi przedłużacza Wi-Fi

Jednak miejsce i sposób prezentacji tych informacji zależy od posiadanego sprzętu. Niektóre routery pozwalają także na przypisanie w serwerze DHCP stałego adresu IP dla zadanego adresu MAC.Gdy wpiszemy uzyskany adres do przeglądarki, powinniśmy zobaczyć znaną nam już stronę internetową. Powinna ona także działać na telefonach komórkowych co prezentuje rysunek 9. Klikanie poszczególnych przełączników powinno powodować zaświecanie bądź gaszenie odpowiednich diod LED w urządzeniu.

Po wstępnych testach urządzenia możemy przystąpić do podłączenia gniazdek. Płytka drukowana została zaprojektowana do montażu wewnątrz obudowy ZP150.150.60 JH Kradex. Musimy jednak wykonać w niej odpowiednie otwory. Pomoże nam w tym szablon z rysunku 10. Znajdziemy go w materiałach dodatkowych do tego numeru w pliku obudowa.svg. Drukujemy go, pamiętając, aby wyłączyć w drukarce skalowanie. Następnie wycinamy i naklejamy na pokrywę oraz jeden z boków obudowy za pomocą kleju do papieru. Musimy wyciąć wszystkie zakreskowane elementy. Mniejsze otwory (pod śruby oraz oprawki diod LED) możemy wywiercić. Pozostałe najłatwiej wykonać za pomocą piły włoskowej po uprzednim nawierceniu. Po wykonaniu otworów odklejamy szablon. Jeżeli nie chce zejść na sucho, możemy opłukać obudowę pod ciepłą wodą.

Rys.10 Szablon do wycięcia otworów w obudowie ZP150.150.60 JH Kradex

W bocznej ściance montujemy dławik kablowy pokazany na fotografii 3.

Fot.3 Dławik kablowy

Służy on do wprowadzenia przewodu zasilającego. Do pokrywy za pomocą śrub o średnicy 3 mm przykręcamy gniazda tablicowe (fotografia 4). Następnie wkładamy diody LED w oprawkach. Aby dobrze się trzymały, można podkleić je klejem typu kropelka. Gotową obudowę przedstawia fotografia 5. Następnie przygotowujemy około 30cm odcinki izolowanego przewodu o przekroju co najmniej 0,5mm2, które posłużą do połączenia gniazd z płytką. Warto także połączyć uziemienie gniazd tablicowych z bolcem uziemienia z wtyczki. Można do tego wykorzystać pojedynczą kostkę elektryczną. Na końcu za pomocą wkrętów o średnicy 3,5mm przykręcamy PCB wewnątrz obudowy. Gotowe połączenia prezentuje fotografia tytułowa. Przed podłączeniem do sieci energetycznej należy dokładnie sprawdzić, czy nie powstały żadne zwarcia. Układ jest już gotowy do pracy.

Fot.4 Gniazdo tablicowe
Fot.5 Obudowa przedłużacza Wi-Fi

Bezpieczeństwo - przedłużacz Wi-Fi

Kwestią ważną dla urządzeń IoT, a pominiętą w tym projekcie, jest bezpieczeństwo. Założyłem, że korzystamy z naszej prywatnej, bezpiecznej sieci Wi-Fi, do której nikt postronny nie ma dostępu. Jednak ciekawym zagadnieniem byłoby rozszerzenie oprogramowania o autoryzację i kontrolę dostępu. Zachęcam także do eksperymentowania z wyglądem i funkcjonalnościami strony WWW.

Wykaz elementów
R1-R8
330Ω/0,25W
R9-R16
220Ω/1W
C1
100uF
C2
100nF
T1-T4
BTA20
LED1-LED4
LED 5mm + oprawka LED
IC1-IC4
MOC3063
SJR1
ESP-12F
X1-X5
złącze ARK KF305 2pin h=12,5mm
G1
HLK-PM03
obudowa ZP150
60 JH Kradex
4 × gniazdo tablicowe

1 × dławik kablowy PG9mm

20 × śruba M3/16mm + nakrętka M3

4 × wkręt 3,5/9mm

2m przewodu 3× 0,75mm2 ϕ 5,6

po 1,2 m przewodów 0,5mm2 w kolorach brązowym,

niebieskim, żółto-zielonym

wtyczka na kabel 0

Do pobrania
Download icon Przedłużacz Wi-Fi - montaż, do czego służy i jak działa?
Tematyka materiału: układ ESP8266, PCB
AUTOR
Źródło
Elektronika dla Wszystkich styczeń 2020
