W przedstawionym urządzeniu do ograniczania prądu żarówki zastosowano tranzystor polowy mocy (MOSFET), którego prąd zależy od napięcia bramki. Napięcie zasilające bramkę zależy od napięcia na kondensatorze C1, który powoli ładuje się przez rezystor R1.
Tranzystor FET potrzebuje napięcia bramki o wartości co najmniej 6 V aby zacząć przewodzić, a maksymalne napięcie bramki wynosi 12 V. Oporność rezystora R1 powinna wynosić około 100 kΩ dla żarówek zasilanych napięciem 6 V i około 470 kΩ dla 12 V.

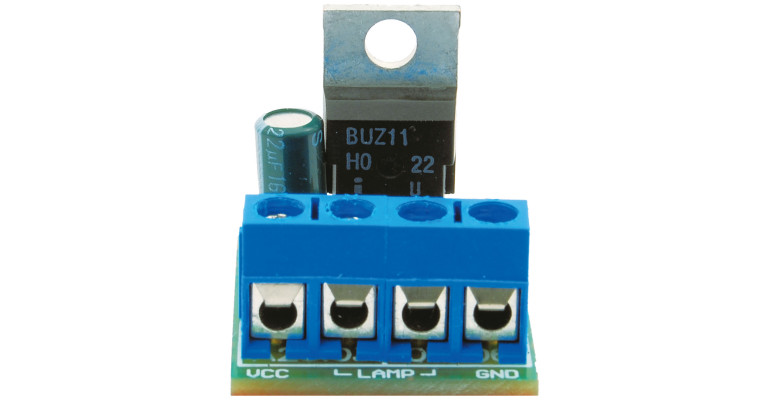

W układzie można zastosować różne typy MOSFET–ów. Dopuszczalny prąd drenu tranzystora BUZ10 wynosi 20 A (30 A dla BUZ11), można nim więc sterować żarówki 12 V/20 W. W praktyce można go użyć do żarówek 50 W, ponieważ prąd o maksymalnym natężeniu płynie bardzo krótko. Moc tracona w tranzystorze jest niewielka.
Oporność przewodzenia BUZ10 wynosi 0,08 Ω i przy 1,67 A powoduje straty 220 mW.
W wolnej przestrzeni powoduje to podwyższenie temperatury tranzystora o 17°C, radiator nie jest więc potrzebny.
