Napięcie z transformatora podane na złącze CON1, po wyprostowaniu przez mostek M1 oraz po przejściu przez filtr pojemnościowy C1 i C2, jest podawane na wyprowadzenia wejściowe 1 i 2 układu U1. Na wyjściach układu U1 są dostępne napięcia wyjściowe o wartościach +5 V (7 noga U1) oraz +12 V (6 noga U1). Kondensatory C3...C6 filtrują napięcia wyjściowe oraz zapobiegają wzbudzaniu się stabilizatora.

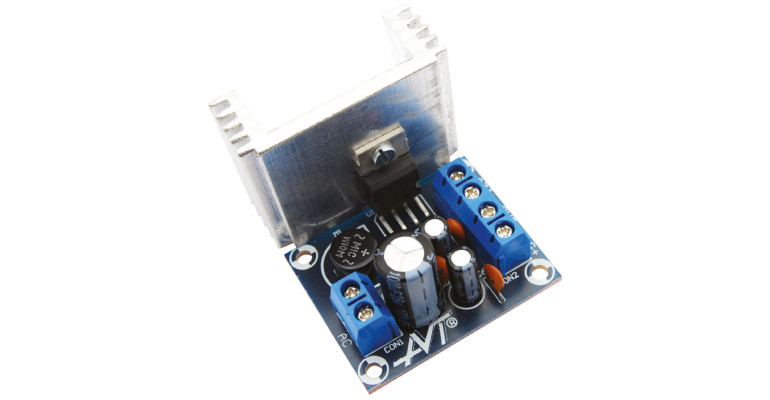

Montaż zasilacza przebiega klasycznie i nie powinien stwarzać trudności. Należy pamiętać, że stabilizator należy wyposażyć w możliwi duży radiator. Można go wykonac np. z kawałka blachy aluminiowej.
Do zasilania układu należy użyć transformatora o napięciu około 12 VAC i wydajności prądowej min. 2 A.
