Płytka zasilana jest napięciem 2,7...5,5 V poprzez złącze I²C, do którego doprowadzone są również linie sygnałowe magistrali I²C. Układ U1 typu PCT2075D oprócz przetwarzania temperatury, oferuje funkcję termostatu z wyjściem OS, wyprowadzonym na złącze IO. Aby zapobiec podgrzewaniu struktury układu U1 prądem wyjściowym linii OS, co prowadziłoby do zmniejszenia dokładności pomiaru temperatury, płytkę wyposażono w dodatkowy bufor separujący U2, którego sygnał wyjściowy ALM również doprowadzono do złącza IO. Wyjście OS U1 (typu otwarty dren) podciągnięte jest do dodatniej szyny zasilania poprzez rezystor R3 i może zostać użyte do monitorowania stanu termostatu, np. przez procesor. Wyjście ALM służy natomiast do sterowania obciążeniem przez transoptor lub przekaźnik SSR, a jego obciążalność to 24 mA przy napięciu 5 V (maksymalny szczytowy prąd 50 mA). Zwory A0, A1, A2 służą do adresacji U1. Kompatybilność z termometrami z serii LM75x zapewnia pierwsze 8 adresów w zakresie: 0x48...0x4F.

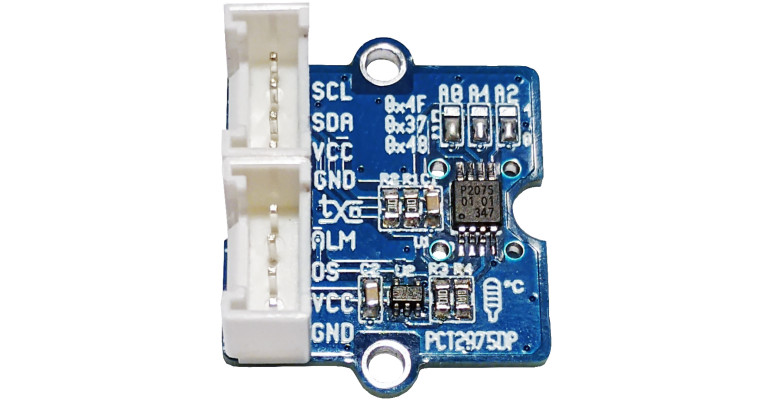

Termometr zmontowany jest na niewielkiej, dwustronnej płytce drukowanej, zgodnej formatem z Grove. Montaż jest oczywisty i nie wymaga opisu.
Sprawdzenie działania modułu najprościej wykonać jest przy użyciu Arduino lub Raspberry Pi i dowolnej biblioteki obsługującej termometr LM75x. Moduł wymaga zasilania w zakresie 2,7...5,5 V, pobór prądu podczas pracy jest mniejszy niż 0,5 mA. Po konfiguracji adresacji zworami A2...A0 moduł jest gotowy do pracy.
