- Zakres pomiaru i ustawiania temperatury –55…+125 stopni, ze skokiem 0,1.
- Dwa tryby ustawiania parametrów: „histereza” lub „góra/dół”.
- Dwa tryby pracy: dla urządzenia grzejącego lub chłodzącego.
- Funkcja sterowania ręcznego.
- Parametry pokazywane na wyświetlaczu LCD.
- Stan pracy sygnalizowany za pomocą LED.
- Wyjście przekaźnikowe o obciążalności 8 A/230 V AC.
- Zasilanie 9…14 V DC/0,2 A.
- Wymiary 39 mm×118 mm×30 mm.
Sposób funkcjonowania termostatu pokazano na rysunku 1.

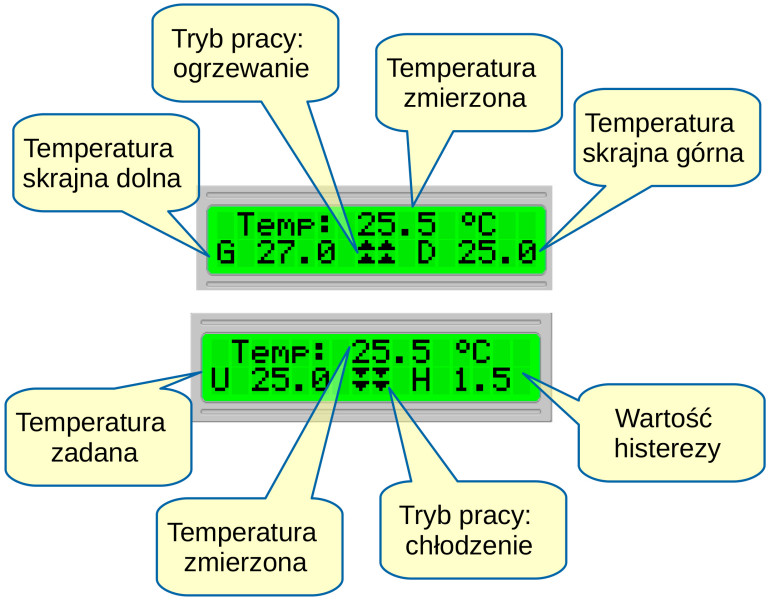

Wybór trybu ustawiania parametrów jest wykonywany za pomocą zworek zakładanych na złącze JP1. Wygląd ekranu głównego będzie nieznacznie różnił się w zależności od wybranego trybu. Wygląd obu wersji oraz opis znaczenia wyświetlanych parametrów pokazano na rysunku 2.
Wyjście urządzenia zostanie załączone, jeśli temperatura zmierzona będzie mniejsza od dolnej wartości, to jest temperatury zadanej pomniejszonej o połowę szerokości pętli histerezy lub ustawionego, dolnego progu. Natomiast wyjście zostanie wyłączone, jeśli temperatura zmierzona przekroczy temperaturę zadaną powiększoną o połowę pętli histerezy lub ustawiony górny próg. Taki tryb pracy przyda się przy sterowaniu ogrzewaniem. Tryb pracy można zmienić, aby przystosować termostat do sterowania urządzeniem chłodzącym. W tym trybie wyjście jest załączane odwrotnie niż przy sterowaniu grzałką.
Aktualne ustawienie jest pokazywane na ekranie głównym w postaci animacji – strzałek, które przesuwają się w górę w trybie pracy przy sterowaniu ogrzewaniem lub przesuwają się w dół przy sterowaniu chłodzeniem. Ilustruje to rysunek 3.
Dodatkowo, termostat pozwala na szybkie wyłączenie działania automatycznego i pracę w trybie ręcznym. Wtedy wyjście jest załączane i wyłączane przez użytkownika.
Obsługa
Do obsługi urządzenia służą cztery przyciski oznaczone MENU, PLUS, MINUS i MANUAL. Przycisk MENU powoduje wejście do trybu edycji parametrów. Po jego naciśnięciu zostanie wyświetlony komunikat „Ustaw” oraz zostanie wskazany edytowany parametr. Przyciskami PLUS i MINUS można zwiększyć lub zmniejszyć wartość parametru, a przyciskiem MENU przejść do kolejnego parametru lub na koniec powrócić do ekranu głównego. Przytrzymanie przycisku MANUAL przez ok. 2 sekundy powoduje rozpoczęcie pracy w trybie sterowania ręcznego. Na ekranie, poniżej zmierzonej temperatury będzie wyświetlony komunikat „Ster. manualne”, wtedy każde krótkie przyciśniecie przycisku powoduje zmianę stanu wyjścia, niezależnie od temperatury. Ponowne przytrzymanie przycisku MANUAL wyłącza sterowanie ręczne i powoduje powrót do trybu pracy automatycznej.
Stan urządzenia jest dodatkowo sygnalizowany za pomocą trzech diod LED. Dioda LED_POW sygnalizuje gotowość do pracy, LED_MAN świeci, jeśli jest uruchomiony tryb sterowania ręcznego, a dioda LED_PK1 informuje o załączeniu wyjścia termostatu.
Wybór trybu ustawiania parametrów odbywa się za pomocą szpilek złącza JP1 umieszczonych na płytce. Założenie zwory na szpilki po lewej stronie ustawia tryb histerezy. Zwora po prawej stronie to tryb „góra/dół”. Wybór trybu odbywa się przy odłączonym zasilaniu urządzenia – po jego włączeniu rozpocznie ono pracę w wybranym trybie. Na płytce termostatu zamontowano również złącze JP2. Założenie zwory powoduje załączenie podświetlania wyświetlacza, wtedy treść jest czytelna nawet przy braku oświetlenia zewnętrznego, ale termostat wymaga większego prądu zasilającego.
