- częstotliwość wyjściowa: 10,000 MHz,
- stabilność częstotliwości: ±1 ppm,
- amplituda sygnału wyjściowego: 10 dBm,
- współczynnik wypełnienia: 50%,
- pobór mocy: 2,1 W (maks.),
- zasilanie: 5 V DC (złącze USB-C),
- impedancja wyjść: 50 Ω.

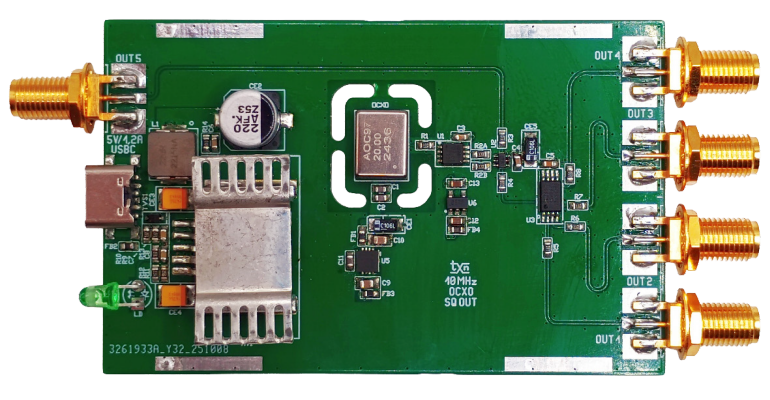

Dzięki zastosowaniu nowoczesnego, ale jeszcze względnie taniego generatora stabilizowanego termicznie (OCXO od ang. Oven Controlled Crystal Oscillator) możliwe jest zachowanie tolerancji generowanej częstotliwości na poziomie ±1 ppm (po starzeniu), przy wysokiej stabilności długookresowej. Moduł w praktyce zastąpił problematyczny i tani, chiński generator oparty na OCXO typu OSC5A2B02. Wbudowany szybki bufor o czterech wyjściach pozwala na współpracę z wejściami 50 Ω, a dedykowane wyjście LVC33V – ze wzmacniaczami dystrybucyjnymi z wbudowanym filtrem dolnoprzepustowym lub z dodatkowymi dzielnikami częstotliwości 10 MHz. Układ zasilany jest za pomocą typowej ładowarki USB-C lub powerbanka, co umożliwia zastosowania mobilne.
Jako źródło częstotliwości wzorcowej zastosowano generator OCXO typu AOC97 firmy Abracon. Jest to aktualnie jeden z tańszych nowych generatorów OCXO, cechujący się wysoką stabilnością, typowym zasilaniem 3,3 V, a także niewielkim poborem mocy, który nie przekracza 2,1 W, co ułatwia zastosowania mobilne. Generator AOC dostępny jest w kilku typowych wariantach częstotliwościowych z zakresu od 10 MHz do 48 MHz. W modelu zastosowano generator AOC o częstotliwości 20 MHz, która podlega podziałowi przez dwa w układzie przerzutnika U1 typu LVC1G74. Podział podyktowany jest koniecznością uzyskania wypełnienia przebiegu wyjściowego równego 50%, gdyż – podobnie jak większość generatorów – pomimo zachowania stałej częstotliwości, wypełnienie przebiegu może, zgodnie z kartą katalogową, zawierać się w przedziale 45...55%, co nie zawsze jest korzystne. Po podziale sygnał 10 MHz buforowany jest przez U2 typu LVC2G34. Jedno z wyjść bufora (1Y) wyprowadzono na gniazdo OUT5 typu SMA, skąd może zostać podłączone do wzmacniacza dystrybucyjnego (także opisanego w tym numerze EP) lub dzielnika częstotliwości. Należy zwrócić uwagę na możliwie krótkie połączenia wyjścia OUT5, maksymalnie 5...10 cm, oczywiście ekranowanym przewodem kompatybilnym ze złączami SMA, np.: RG316, RG402 czy RG405. Drugie z wyjść U2 (2Y) podłączono do specjalizowanego układu U3 – bufora sygnału zegarowego typu 551S. Układ dysponuje czterema wyjściami wyprowadzonymi na gniazda OUT1...4. Bufor cechuje się niskim jitterem, dobrym wyrównaniem czasowym wyjść oraz dużą szybkością narastania zboczy.
