Prosty miernik LC

Article Image
Elmax
Ten projekt jest prostym miernikiem LC opartym na PIC16F682A mcu. To kolejny element wyposażenia laboratorium - miernik LC. Ten typ miernika, a szczególnie miernik L jest trudny do znalezienia w tanich komercyjnych multimetrach.

Schemat tego miernika pochodzi z tej strony.

Wykorzystuje on mikrokontroler PIC 16F628A, a ponieważ niedawno nabyłem programator PIC, postanowiłem go przetestować w tym projekcie. Podążając za powyższym linkiem znajdziesz oryginalny schemat, płytkę PCB, pliki źródłowe i HEX do zaprogramowania mikrokontrolera oraz szczegółowy opis.

Moja adaptacja schematu

Usunąłem stabilizator 7805, ponieważ zdecydowałem się na użycie zasilacza 5 V z telefonu komórkowego Sony.

Na schemacie, trymer-potencjometr jest 5 k, ale w rzeczywistości umieściłem 10 k, po konsultacji z datasheetem modułu LCD, który kupiłem. Wszystkie trzy kondensatory 10 uF są tantalowe, a C7 - 100 uF w rzeczywistości jest 1000 uF. Dwa kondensatory 1000 pF to styrofleks 1%, a cewka 82 uH. Całkowity pobór prądu (wraz z podświetleniem) urządzenia wynosi 30 mA.

R11 ogranicza prąd podświetlenia i musi być obliczony w zależności od zastosowanego modułu LCD.

Użyłem oryginalnej płytki PCB jako punktu wyjścia i zmodyfikowałem ją, aby lepiej pasowała do moich komponentów.

Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić
2
C1, C2
1000pF
3
C3, C4, C8
10uF
2
C5, C6
33pF
1
C7
100uF
1
C9
100nF
3
R1, R2, R3
100k
1
R4
47k
2
R5, R10
4.7k
4
R6, R7, R8, R9
1k
1
R11
33ohm
1
L1
82uH

Dwa ostatnie zdjęcia pokazują miernik LC w akcji. Na pierwszym z nich znajduje się kondensator 1 nF/1%, a na drugim cewka 22 uH/10%. Przyrząd jest bardzo czuły - gdy przykładam przewody pomiarowe na wyświetlaczu pojawia się odczyt 3-5 pF, ale jest on niwelowany przyciskiem kalibracji.

Schemat elektryczny układu miernika LC
Zmontowany układ miernika LC
Zmontowany układ miernika LC - widok od strony druku

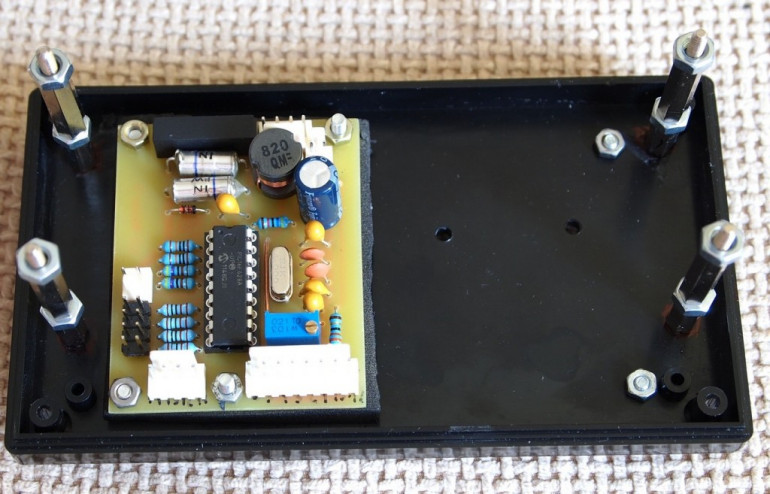

Zmontowany układ miernika LC - zamontowany w obudowie
Montaż wyświetlacza

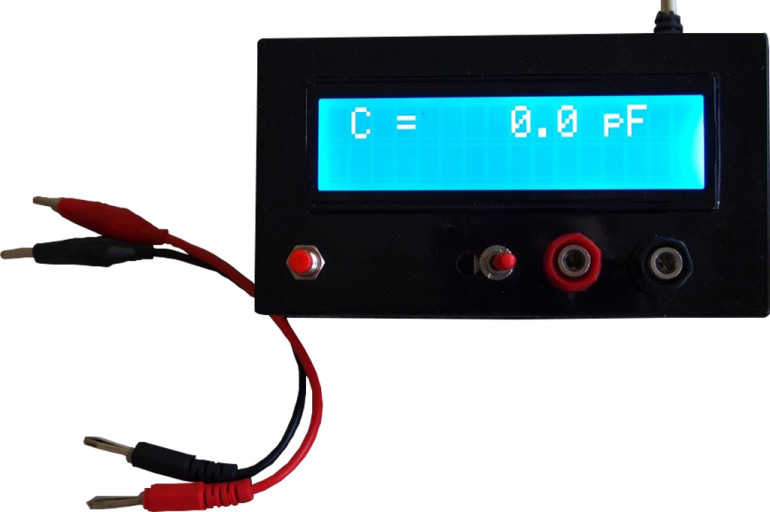

Działający miernik

Aktualizacja projektu

Jeden z kolegów z bułgarskiego forum audio poprosił mnie o zbudowanie mu kopii miernika LC, ale tym razem z zasilaniem bateryjnym 9 V.  Zrobiłem nową płytkę PCB z niewielką zmianą aranżacji starej i dodaniem stabilizatora napięcia 78L05.

Dodałem również automatyczny tryb uśpienia, którego schemat znalazłem tutaj.

Celem było tutaj jak najmniejsze zużycie energii. Zwiększając wartość R11 do 1,2 kOhm, który steruje prądem podświetlenia, udało się zmniejszyć całkowity prąd urządzenia do 11-12 mA. Bez podświetlenia pobór prądu zmniejszy się jeszcze bardziej, ale ucierpi na tym widoczność.

Po kilku próbach dobrano wartość C10, która określa czas załączenia, na 680 nF. Czas włączenia w tym przypadku wynosi 10-11 min. MOSFET Q2 można zastąpić BS170, ale należy pamiętać, że wyprowadzenia są w odwrotnej kolejności.

Przełącznik ON-OFF jest chwilowy, bez blokady.

Schemat elektryczny układu miernika LC - po zmianach zasilania
Zmodyfikowana wersja miernika
Zmodyfikowana wersja miernika - widok od strony druku
Działający miernik LC
Działający miernik LC
Galeria
Do pobrania
Download icon Wsad mikrokontrolera Download icon lcmetermirroredcoppersidepdf Download icon Schemat elektryczny Download icon lcmetercoppersidepdf Download icon lcmeterelementssidepdf

Artykuł SIMPLE LC METER opracowano w wersji polskiej na podstawie współpracy z portalem www.electronics-lab.com.
