- Zasilanie: 5 V/0,4 A (przez złącze USB B).
- Parametry prezentowane na kolorowym wyświetlaczu LCD 1,8”.
- Obsługa za pomocą dwóch impulsatorów.
- Regulowane parametry: częstotliwość, amplituda, wypełnienie.
- Dodatkowo regulowane: czas trwania impulsu i czas trwania przerwy.
- Wyjście o maksymalnej obciążalności 100 mA.
- Zakres regulacji częstotliwości: 1 Hz...1 MHz, ze skokiem od 1 Hz do 100 kHz.
- Zakres regulacji amplitudy 0,1...3,3 V, ze skokiem 0,1 V.
- Zakres regulacji wypełnienia 1%...99% ze skokiem 1% lub 10%.
- Zakres regulacji czasów 0,2 ms...900 ms.
- Wymiary płytki drukowanej: 118 mm×36 mm.

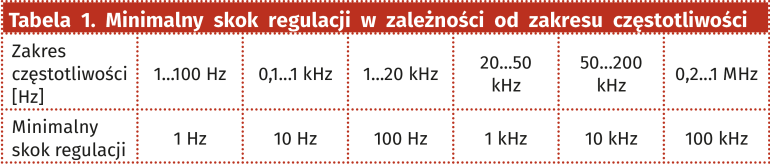

Urządzenie jest obsługiwane za pomocą dwóch impulsatorów. Górny impulsator, oznaczony SW2, służy do regulowania wartości częstotliwości – obrót w lewo zmniejsza wartość, obrót w prawo zwiększa wartość, natomiast przyciśnięcie impulsatora zmienia skok regulacji. Skok regulacji może przyjmować wartości: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz,100 kHz, przy czym wartość minimalna zależy od częstotliwości. Wykaz skoków regulacji umieszczono w tabeli 1.
Ustawiona częstotliwość jest prezentowana dużą czcionką w górnej linii treści ekranu. W lewym górnym rogu ekranu jest wyświetlana ustawiona wartość skoku regulacji, na przykład „X 10Hz”. Jeśli przekroczymy zakres częstotliwości dla takiego skoku regulacji, urządzenie automatycznie zastosuje wyższą wartość skoku, ale nie zmieni ustawionej, wyświetlanej wartości. Jeśli częstotliwość zostanie zmniejszona i powróci do wcześniejszego zakresu, to urządzenie automatycznie powróci do wcześniej ustawionego skoku.
Impulsator dolny, oznaczony SW1, pozwala na regulowanie czterech parametrów przebiegu wyjściowego: wypełnienia, czasu trwania impulsu, czasu trwania przerwy oraz amplitudy. Wybór parametru jest wykonywany poprzez przyciskanie pokrętła i wskazywane jest symbolem „>” wyświetlanym przy tym parametrze.
Współczynnik wypełnienia (Duty) może być regulowany w zakresie 1…99% ze skokiem 1% dla częstotliwości do 200 kHz. Dla większej częstotliwości regulacja współczynnika jest możliwa w zakresie 10…90% ze skokiem 10%.

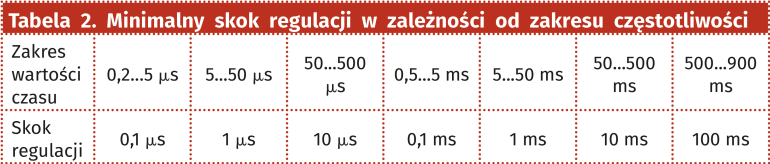

Czasy trwania impulsu i przerwy (Pulse, Pause) są automatycznie obliczane i ustawiane podczas zmiany częstotliwości i wypełnienia, ale generator pozwala na dodatkową, niezależną regulację tych parametrów. Dzięki temu jest możliwe precyzyjne ustawienie kształtu przebiegu wyjściowego. Regulacja czasów możliwa jest w zakresie od 0,2 ms do 900 ms, przy czym okres przebiegu nie może być mniejszy niż 1 ms i większy niż 1 s. W zależności od aktualnej wartości czasu urządzenie ustawia skok regulacji (tabela 2).
Ostatni parametr to amplituda (Amp), może być regulowana w zakresie 0,1…3,3 V ze stałym skokiem równym 0,1 V.
