Generator sygnałów AD9833

Peter Balch

Projekty

Pracownia elektronika

10 maja 2022

2138

Generator sygnału to bardzo przydatny element wyposażenia testowego. Ten w niniejszym artykule wykorzystuje moduł AD9833 i Arduino Nano - to wszystko, nie ma nawet płytki drukowanej. Opcjonalnie można dodać wyświetlacz OLED. Moduł AD9833 może generować fale sinusoidalne, trójkątne i prostokątne o częstotliwości od 0,1 Hz do 12,5 MHz - oprogramowanie w tym projekcie jest ograniczone do zakresu od 1 Hz do 100 kHz.

Istnieją już inne projekty wykorzystujące Arduino i AD9833, sprawdź pod tymi linkami. Poniższy projekt jest prostszy i może być używany jako generator przemiatający. Generatory przemiatania pomagają testować charakterystykę częstotliwościową filtrów, wzmacniaczy itp. W przeciwieństwie do innych projektów, ten nie zawiera wzmacniacza ani regulatora amplitudy, ale możesz je dodać, jeśli tylko chcesz.

Krok 1: Najprostszy generator sygnału

Aby uzyskać najprostszy generator sygnału, wystarczy przylutować moduł AD9833 do tylnej części Arduino Nano. Nie jest potrzebna płytka drukowana.

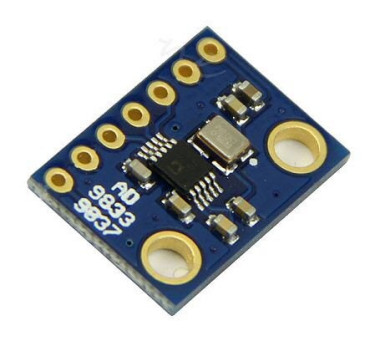

Moduł AD9833, który wybrałem, jest podobny do tego pod linkiem. Nie twierdzę, że jest to najlepszy lub najtańszy dostawca, ale powinieneś kupić taki, który wygląda jak na tym zdjęciu (lub na zdjęciu powyżej).

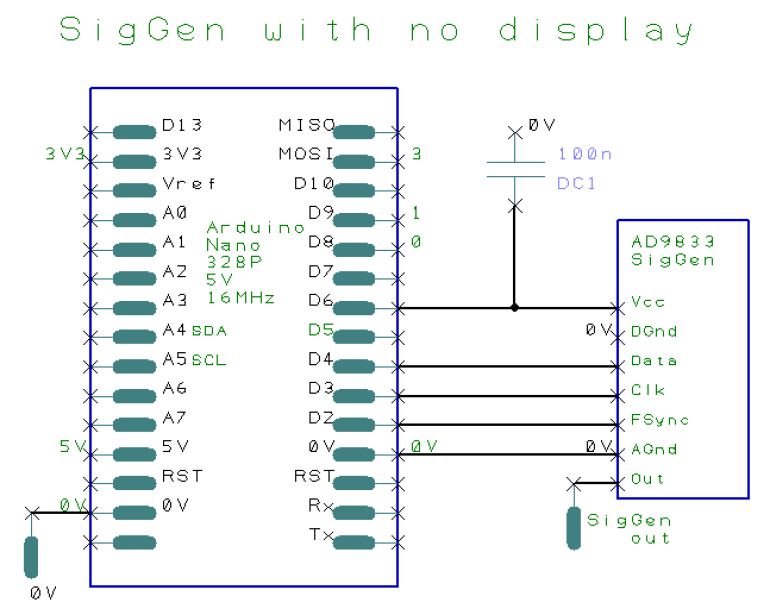

Połączenia między modułami są następujące:

masy połączone razem
D2 = FSync
D3 = Clk
D4 = Dane
D6 = Vcc modułu AD9833

AD9833 jest zasilany z pinu danych D6 Arduino - Arduino ...

Aby kontynuować czytanie wykup prenumeratę

Kup teraz

Artykuł Signal Generator AD9833 opublikowany na portalu www.instructables.com opracowano w wersji polskiej za zgodą autora.
