- Tryb komunikacji z komputerem: half–duplex
- Współpraca z ośmioma modułami z serii „Klocki RS485”
- Komunikacja pomiędzy modułami w systemie RS485 poprzez wspólną magistralę dwuprzewodową
- Maksymalna długość sieci: 1200 m
Działanie „klocków RS485” opiera się na wymianie danych pomiędzy interfejsami a komputerem, za pomocą magistrali RS485. Do niedawna popularnym i prostym sposobem było wykorzystanie do tego celu interfejsu szeregowego. Niestety, coraz więcej komputerów PC jest pozbawionych tego interfejsu, a zamiast niego jest stosowany interfejs USB. Za pomocą prezentowanego urządzenia wykorzystamy go do obsługi magistrali RS485.

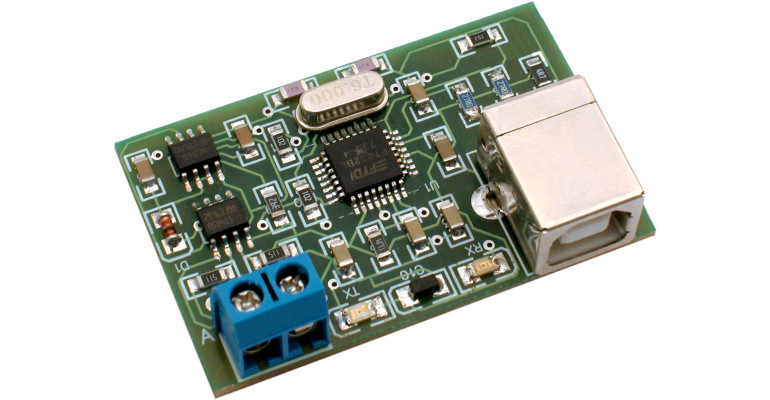

Wyróżnić można w nim dwa podstawowe bloki funkcjonalne: interfejs USB oraz konwerter. Połączenie z magistralą USB zrealizowano za pomocą układu U1 (FT232BM). Jest on taktowany rezonatorem kwarcowym o częstotliwości rezonansowej 6 MHz. Elementy zewnętrzne współpracujące z układem U1 dołączono zgodnie z aplikacją proponowaną przez producenta. Sygnały o poziomach TTL dostępne na wyjściu układu U1 należy przetworzyć na poziomy standardu RS485. Do tego celu zastosowano specjalizowany układ MAX485 (U2). Jest on przystosowany do pracy w trybie half–duplex. Zawiera w swojej strukturze odbiornik i nadajnik linii. Wyjście nadajnika połączono z wyprowadzeniami układu scalonego i jednocześnie z wejściem odbiornika linii, dzięki czemu kierunek transmisji jest określany przez stany logiczne wejść DE – dla nadajnika i RE – dla odbiornika. W konwerterze wejścia te połączono ze sobą, co powoduje, że podanie stanu niskiego przełącza układ MAX485 w tryb odbioru, a podanie stanu wysokiego umożliwia nadawanie. Linia przesyłowa jest wstępnie ustawiana w stan jedynki logicznej przez rezystory R5 i R6.
