Jako elementy wykonawcze RL1…RL4 wybrano nowoczesne przekaźniki elektromagnetyczne RM40 o niewielkim poborze mocy i cewce zasilanej z napięcia 5 V, co znacząco uprościło budowę modułu. Dwa z nich są przełączne, dwa zwierne. Wszystkie dostępne styki wyprowadzona są na złącze śrubowe JREL. Wyjścia D8…D11 sterują cewkami za pomocą tranzystorów Q1…Q4. Stany przekaźników sygnalizowane przez diody świecące LD1…LD4. Pozostałe piny wyprowadzone są na złącza SIP zgodne z Arduino Bricks (Sensor), umożliwiając doprowadzenie sygnałów do płytki bazowej Avtduino.

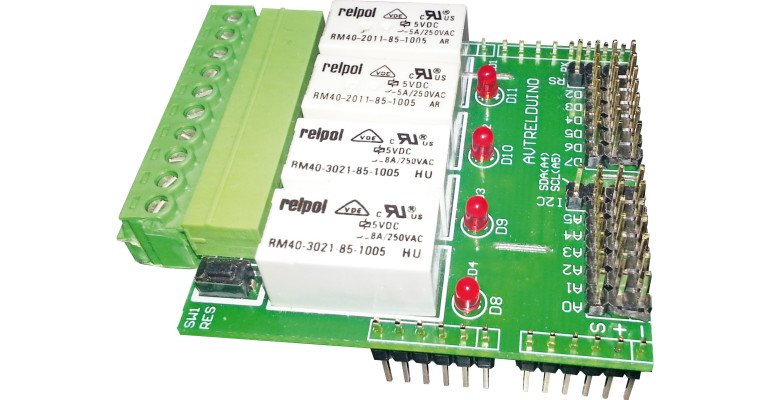

AVTRelDuino jest zmontowany na dwustronnej płytce drukowanej. Sposób montażu jest typowy, rodzaj zamontowanych złącz zależy od wyboru użytkownika. Jeżeli moduł ma umożliwić konstrukcję „kanapkową”, najwygodniej jest zastosować typowe dla modułów rozszerzeń Arduino przelotowe złącza męsko – żeńskie SIP6/8.
