- konwersja z magistrali I²C na 8 kanałów 1-Wire,
- napięcie zasilania: 3,0...5,0 V,
- zasilanie poszczególnych kanałów wyprowadzone na niezależne piny złączy goldpin,
- wbudowane rezystory podciągające na szynie I²C,
- złącze I²C zgodne ze standardem Grove.
Mostek oparty jest na układzie DS2482-800 firmy Analog Devices (dawniej Maxim, a jeszcze dawniej – Dallas). W strukturze układu znajduje się kontroler master 1-Wire (współpracujący z magistralą I²C) oraz osiem kanałów interfejsów 1-Wire.
Ze względu na złożoną budowę U1, jego implementacja wymaga jedynie zewnętrznego odsprzęgania zasilania oraz elementów zabezpieczających linie 1-Wire. Układ pracuje poprawnie w zakresie napięć zasilających 3...5 V. Magistrala I²C oraz zasilanie z systemu SBC doprowadzone są do złącza I²C, rezystory R1,2 podciągają obie linie magistrali, wymuszając stan wysoki w czasie braku transmisji. Kanały 1-Wire wyprowadzono, poprzez włączone szeregowo drabinki rezystorowe RP1 i RP2, na złącza I03, I047. Układy TVS1,2, zabezpieczają magistralę przed skutkami przepięć. Dla ułatwienia użytkowania na złącza V03, V47, GND03, GND47 wyprowadzono także zasilanie i masę tak, aby do podłączenia komponentów 1-Wire można było zastosować typowe przewody z wtykami NSR-03. Układ U1 ma możliwość adresacji za pomocą zwór A0...2. Domyślnie wszystkie zwory połączone są z masą, co ustawia adres bazowy na wartość 0x18.

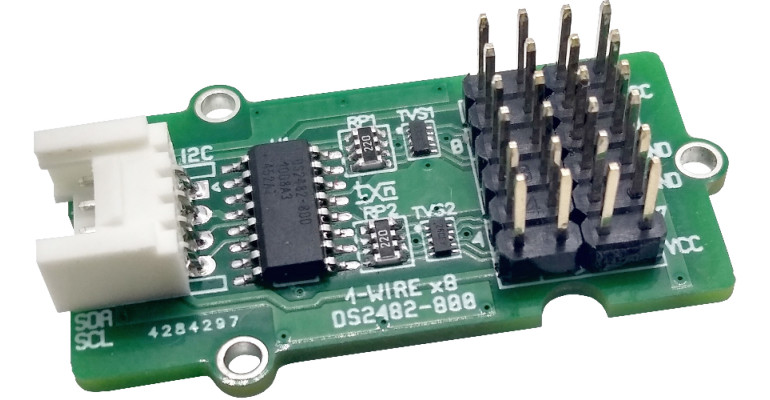

Moduł został zmontowany na miniaturowej, dwustronnej płytce drukowanej, mechanicznie zgodnej z Grove.
Montaż jest typowy, a sam układ nie wymaga uruchamiania. Szybkiego sprawdzenia przed użyciem we własnej aplikacji można wykonać za pomocą Raspberry Pi. Po podłączeniu modułu do magistrali I²C i zasileniu napięciem 3,3 V, używając pakietu i2c-tools, poleceniem i2cdetect –y 1 sprawdzamy obecność układu na magistrali.
