- ekspander umożliwia rozbudowę aplikacji o sześć ośmiobitowych quasi-dwukierunkowych portów cyfrowych GPIO,
- linie GPIO mogą być obciążone prądem do 25 mA w stanie niskim,
- korzysta z magistrali I²C,
- zastosowano trzy zworki umożliwiające łatwe ustalenie adresu,
- może być zasilany napięciami z zakresu 3,15...5,5 V.
W układzie zastosowano układ PI4IOE5V96248 (Diodes/Pericom), który umożliwia rozbudowę aplikacji o sześć ośmiobitowych quasi-dwukierunkowych portów cyfrowych GPIO.
Budowa i działanie

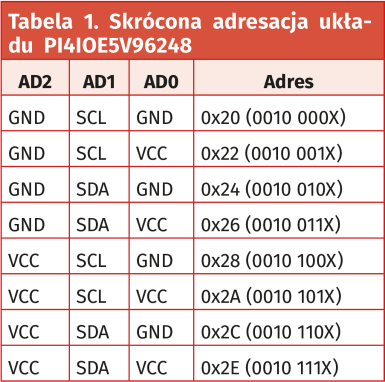

Oprócz układu U1 typu PI4IOE5V96248, w układzie zastosowano trzy zworki AD0...AD2 umożliwiające ustalenie adresu. Pełna adresacja U1 umożliwia zastosowanie do 64 układów na jednej magistrali. Skróconą adresację zaprezentowano w tabeli 1, pełna lista ze względu na objętość zamieszczona jest w dokumentacji dołączonej do materiałów dodatkowych.
Sygnały sześciu portów GPIO wraz z zasilaniem doprowadzone są do złączy IO0...IO5. Magistrala I²C wyprowadzona jest na złącza I²CA...I²CC w standardzie SIP 2,54 mm, JST 2,00 mm i Grove. Dodatkowo na złącze I²CA i I²C wyprowadzono sygnał przerwania U1. Złącze I²C typu IDC6 może służyć do wygodnego kaskadowego łączenie modułów taśmą IDC 1:1. Układ U2 zapewnia poprawny restart układu po włączeniu zasilania.
Wyjścia GPIO układu U1 mogą być obciążone prądem do 25 mA w stanie niskim, co umożliwia bezpośrednie sterowanie LED przy całkowitym prądzie zasilania nieprzekraczającym 1200 mA. Moduł może być zasilany napięciami z zakresu 3,15...5,5 V. Po włączeniu zasilania wszystkie GPIO ustawione są jako wejścia w stanie wysokim.
