Opisany konwerter został skonstruowany i zestrojony do nasłuchu Air Band (wybranej częstotliwości VHF z pasma lotniczego) za pomocą odbiornika HF/AM. Układ, współpracując z prostą anteną GP, wykorzystywaną w zasadzie do pasma 2 m i starszym radiotelefonem CB/AM (26...30 MHz), umożliwia odbiór kilku kanałów z pasma lotniczego. Najsilniejszy odbiór w okolicach Warszawy miał miejsce na częstotliwości 128,800 MHz, przeznaczonej do podchodzenia do lądowania samolotów na Okęciu. Jakość odbioru z pomocą tego konwertera nie była gorsza od bezpośredniego odbioru na FT-817.
Warto wiedzieć, że służba lotnicza pracuje w modulacji AM w trybie simpleks z odstępem międzykanałowym 25 kHz (w paśmie 118...136,975 MHz można zmieścić 760 kanałów, ale w praktyce używanych jest 720).
Układ uproszczono do niezbędnego minimum. Skonstruowano go na bazie popularnego układu scalonego LA1185 oraz oscylatora kwarcowego 100,000 MHz.
Selektywność układu zapewnia pojedynczy obwód wejściowy konwertera i obwody wejściowe współpracującego odbiornika. Sygnał antenowy z obwodu L1-C4 jest podany na wejście mieszacza (nóżka 4). Na drugie wejście mieszacza (poprzez nóżkę 8) podany jest sygnał z generatora. Przy zastosowanym oscylatorze kwarcowym sygnał wejściowy o częstotliwości np. 128,800 MHz pasma lotniczego przesunięty zostaje do pasma 28,800 MHz. Wysoka częstotliwość generatora zapewnia wystarczające tłumienie częstotliwości lustrzanych, choć mogą pojawić się nieprzewidziane produkty przemiany.
Układ mieszacza ma niestrojone wyjście (dławik L2), dzięki czemu może pracować w bardzo szerokim zakresie. Dopasowanie dużej impedancji wyjściowej mieszacza do standardowej impedancji wejściowej odbiornika (50...75 V) zapewnia pojedynczy tranzystor układu scalonego, włączony aktualnie jako wtórnik emiterowy (1-E, 2-B, 3-C).
Ze względu na napięcie zasilania oscylatora kwarcowego, obydwa układy są zasilane napięciem 5 V poprzez stabilizator 78L05 (napięcie wejściowe 8...15 V).

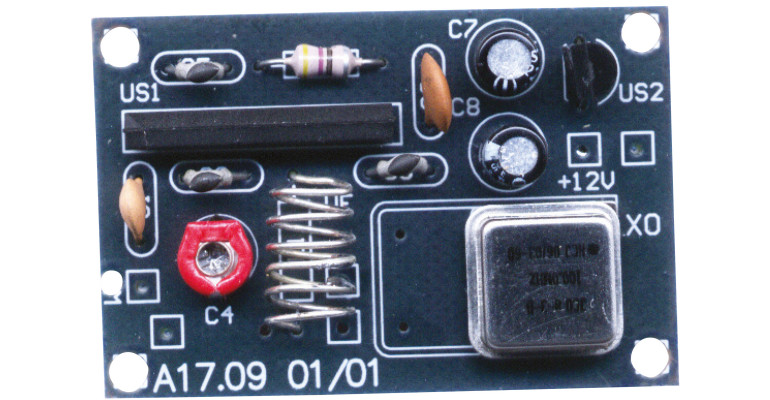

Układ zmontowano na małej płytce drukowanej o wymiarach około 30×50 mm.
Cewka obwodu wejściowego VHF ma 6 zwojów CuAg 1 mm na średnicy 6 mm, odczep 1,5 zw. (od strony masy). Długość nawinięcia około 12 mm.
Obwód wejściowy konwertera stroi się jednorazowo (za pomocą C3 na max szumu z anteny) i nie wymaga dostrajania w obrębie pasma.
