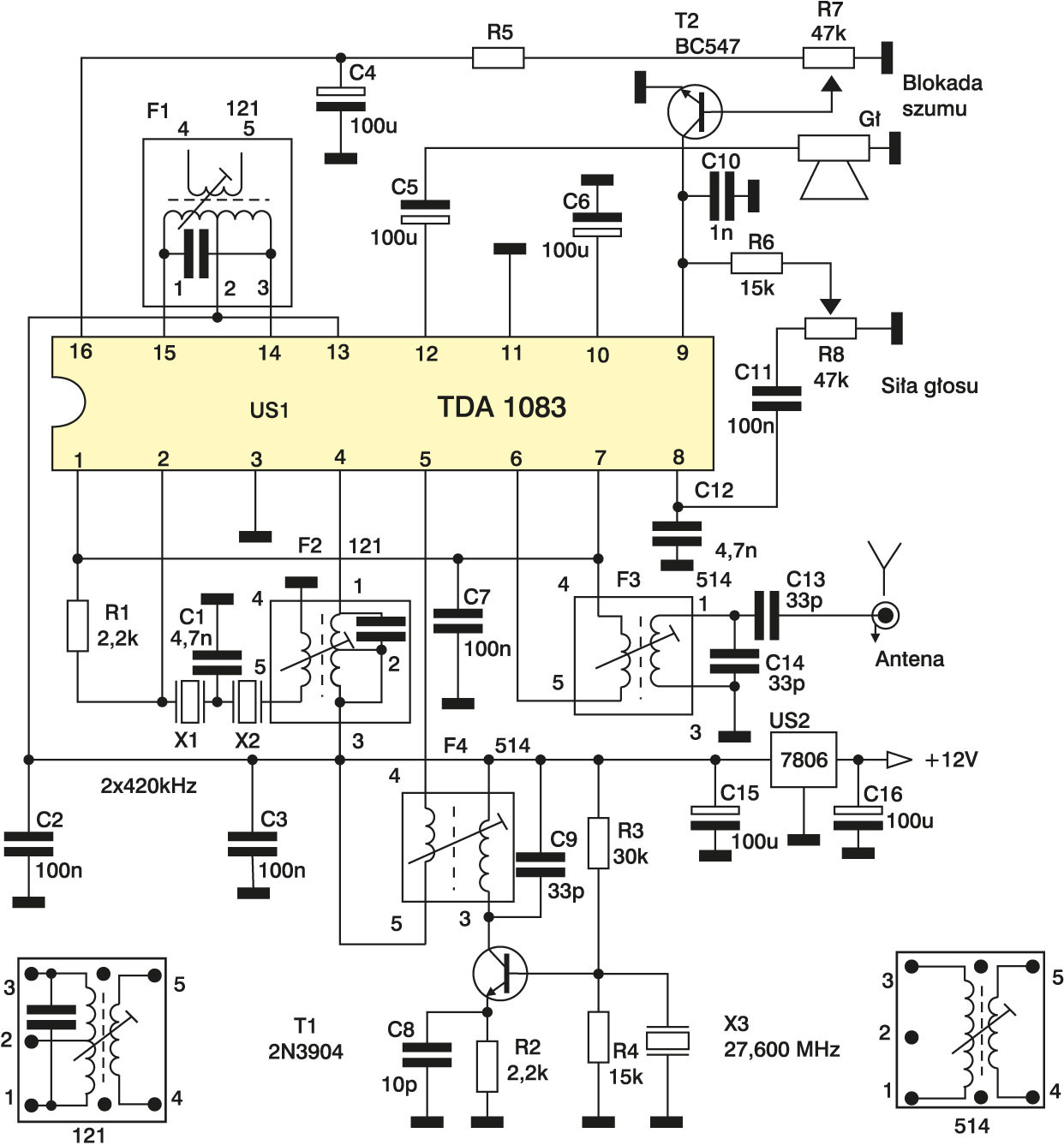

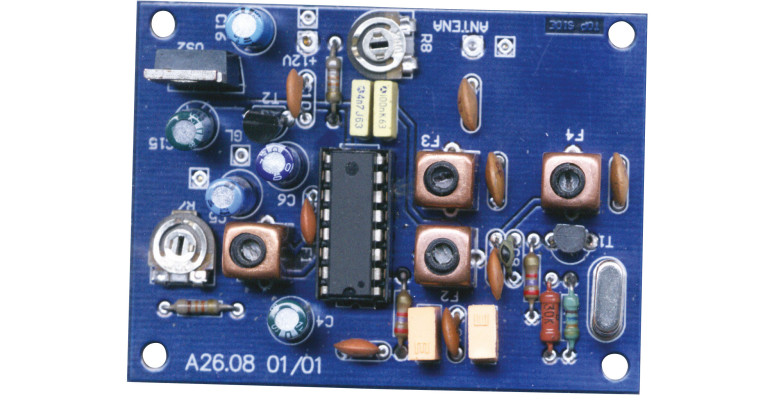

Z powyższych powodów wynika, że w pojeździe warto mieć zainstalowane CB radio lub choćby prezentowany miniodbiornik, właśnie na kanał drogowy 19 (27,180 MHz). Pokazany na rys. 1 schemat jednokanałowego odbiornika CB jest uproszczoną aplikacją układu TDA1083 stosowanego już między innymi w kilku kitach. (AVT2790, AVT2807 i AVT984).
Dostępny w handlu od około 20 lat układ scalony TDA1083 jest kompletnym układem odbiornika radiowego, wyposażonego we wzmacniacz p.cz., detektor AM i wzmacniacz m.cz., o mocy wyjściowej około 300 mW (część wzmacniacza p.cz. z detektorem FM jest niewykorzystana). Sygnał z anteny CB jest podany na filtr F3 (7×7 typu 514, zestrojony na odbierany kanał pasma 27 MHz) i dalej na wejście wzmacniacza w.cz./AM, a następnie na mieszacz.
Na drugie wejście mieszacza jest skierowany sygnał z zewnętrznego generatora kwarcowego 27600 kHz, zrealizowanego na tranzystorze T1. Drugi taki sam obwód 7×7 o symbolu 514 jest podłączony na wyjściu tego generatora w taki sposób, że indukowany sygnał 27,6 MHz jest podany łącznie z niezbędną polaryzacją stałoprądową do wyprowadzenia 5. układu scalonego.
Sygnał wyjściowy pośredniej częstotliwości 420 kHz (27,6...27,18 MHz) jest wydzielany w filtrze F2 o symbolu 121 (pierwotnie stosowany do standardowej wartości p.cz. 465 kHz), a następnie selekcjonowany w dwurezonatorowym filtrze zestawionym z dwóch identycznych rezonatorów piezoceramicznych o częstotliwości środkowej 420 kHz. Zastosowane rezonatory, idealnie pasujące do planu przemiany, są dostępne w handlu. Z kolei przy zastosowaniu filtru 450 kHz byłby problem ze zdobyciem rezonatora 26730 kHz do generatora kwarcowego. Sygnał p.cz. jest automatycznie skierowany na detektor AM (wyprowadzenie 8., kondensator filtrujący C12).
