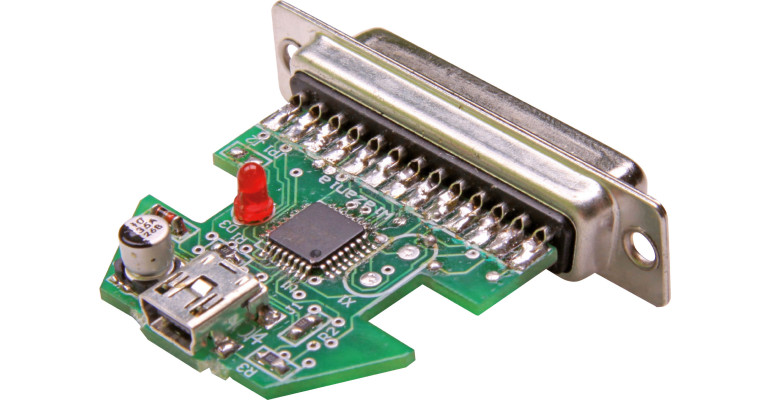

Proponowana przejściówka ma prostą budowę, składa się z niewielu elementów i dzięki temu bez problemu mieści się w obudowie wtyczki DB25. Przejściówki można użyć do podłączenia programatorów (AVR, ISP, PIC...), rejestratorów danych, kontrolerów, realizacji interfejsów I²C, SPI itp. Została ona zbudowana w oparciu o popularny i łatwo dostępny mikrokontroler ATmega8, który emuluje interfejsy LPT i USB. Przejściówka ma następujące parametry użytkowe:
- napięcia wejściowe/wyjściowe 5 V lub 3,3 V,
- dioda LED do sygnalizacji pracy,
- poprawna praca z systemami Windows 98/Me/2k/XP,
- tryby pracy interfejsu LPT: SPP, EPP 1.9, ECP oraz ECP+EPP,
- prosta budowa oraz niskie koszty wykonania.
Projekt przejściówki jest publikowany za zgodą autora projektu, którym jest Henrik Haftmann. Tu zaprezentowaną szóstą wersję urządzenia.

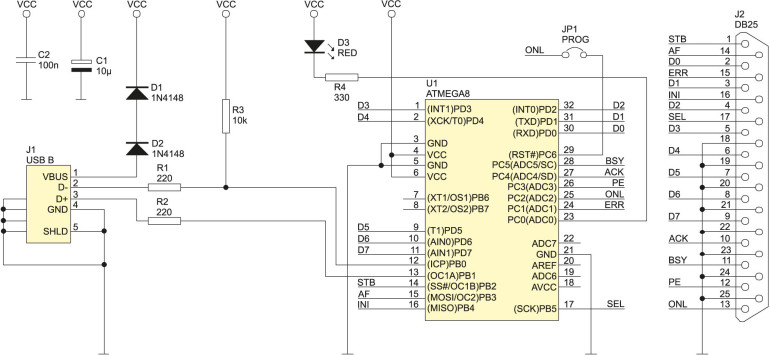

Na rysunku 1 pokazano schemat ideowy urządzenia. Jego najważniejszym elementem jest mikrokontroler ATmega8. Linie D+ i D– interfejsu USB zostały dołączone do linii PB0 i PB1 mikrokontrolera. Diody D1, D2 obniżają napięcie zasilające konwerter do około 3,6 V, aby uniknąć błędów SYNC związanych z komunikacją za pośrednictwem interfejsu USB. Elementy R1...R3 ustalają poziomy napięć oraz zabezpieczają wejścia mikrokontrolera. R4 ogranicza prąd diody D3 sygnalizującej pracę konwertera.
Linie interfejsu LPT zostały doprowadzone do gniazda J2. Również do gniazda J2 doprowadzono linie umożliwiające zaprogramowanie mikrokontrolera. Zworka JP1 umożliwia doprowadzenie sygnału ze złącza J2 do wejścia reset. Jest to niezbędne dla spełnienia wymagań programowania ISP.
Mikrokontroler jest taktowany przez wewnętrzny generator RC o częstotliwości 8 MHz. Całość jest zasilana z portu USB komputera PC.
Montaż

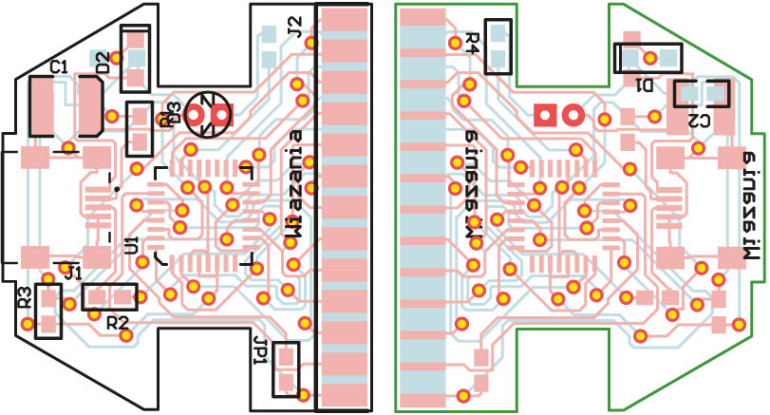

Schemat montażowy konwertera pokazano na rysunku 2.
Montaż należy rozpocząć od wlutowania mikrokontrolera U1, a następnie pozostałych elementów SMD. W pierwszej kolejności należy zaprogramować mikrokontrolerem dołączając linie programatora do odpowiednich linii gniazda J2. Do programowania mikrokontrolera są przeznaczone następujące linie AF (MOSI), INI (MISO), SEL (SCK) oraz ONL (RST). Aby zaprogramowanie było możliwe, należy kropelką cyny zewrzeć na płytce zworkę JP1. Mikrokontroler należy zaprogramować dostępnym plikiem usb2lpt6+bootloader.hex. Jest to plik zawierający oprogramowanie konwertera wraz z bootloader’em, przy użyciu którego można będzie w późniejszym czasie zaktualizować oprogramowanie konwertera bez potrzeby dołączania do niego programatora. Do późniejszej aktualizacji oprogramowania konwertera dostępny jest program bootloadHID.exe.
