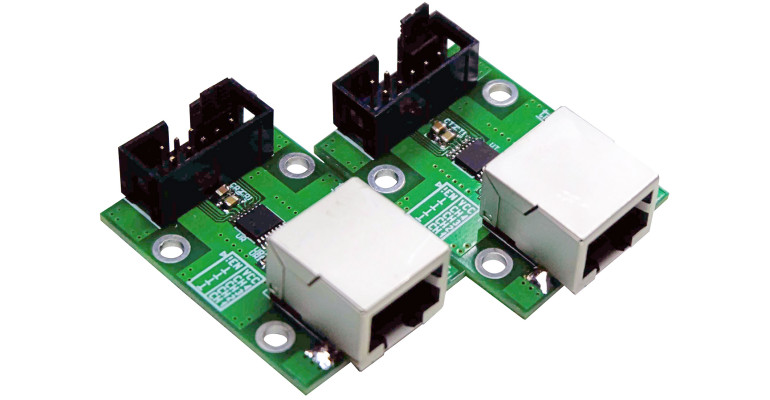

Przedstawiony moduł powstał dla zwiększenia zasięgu do kilku metrów transmisji cyfrowego sygnału audio w standardzie I²S, który standardowo rozprowadzany jest tylko w obrębie urządzenia. Para modułów umożliwia połączenie urządzeń z interfejsem I²S (np: źródło – DAC) na odległość kilku metrów za pomocą typowej skrętki komputerowej UTP5, eliminując konieczność konwersji I²S na S/PDIF i odwrotnie.
Dla realizacji transmisji opracowano zostały dwa moduły:
- I²S_LVDS_TX konwerter sygnału niesymetrycznego LVTTL na symetryczny LVDS,
- I²S_LVDS_RX konwerter sygnału symetrycznego LVDS na niesymetryczny LVTTL.
W układach wykorzystano specjalizowane nadajniki/odbiorniki Analog Devices ADN4667/4668 zawierające odpowiednio cztery kanały nadajnika/odbiornika LVTTL/LVDS. Zasada działania jest nieskomplikowana – do gniazda LVTI nadajnika jest doprowadzony asymetryczny sygnał I²S, który wewnątrz układu jest buforowany i podawany na symetryczny stopień wyjściowy i do gniazda RJ45 oznaczonego LVDSO. Kondensatory CT1, CT2 filtrują zasilanie. Poziom sygnału !EN aktywuje stopnie wyjściowe konwertera. Sygnał poprzez skrętkę UTP5, ale uwaga: kabel w wykonaniu 1:1, czyli 1 para: wyprowadzenia 1-2, ... czwarta para wyprowadzenia 7-8, jest doprowadzona do odbiornika do gniazda LVDSI. Rezystory UR1…UR4 terminują sygnał. UR dokonuje desymetryzacji do standardu LVTTL, kondensatory CT1 i CT2 filtrują zasilanie. Sygnał wyjściowy dostępny jest na gnieździe LVTO. Podobnie jak w nadajniku jest dostępny sygnał !EN aktywujący odbiornik.
