Moduł RS232 lub RS485

Article Image
Elmax
Ten projekt jest to płytka interfejsu RS232 i RS485. Moduł RS232 lub RS485 pomoże Ci zapewnić bezproblemowe połączenie jednego z protokołów RS232 lub RS485 ze współpracującym układem.

Specyfikacja

  • 5 VDC Zasilanie pochodzi z Box Header złącza interfejsu
  • każdy z dwóch protokołów komunikacyjnych dostępny za pomocą indywidualnych IC na PCB
  • złącze typu PBT do podłączenia przewodu RS485 i 9 pinowe złącze żeńskie typu D do interfejsu sygnałów UART do komputera PC
  • cztery otwory montażowe o średnicy 3,2 mm każdy
  • wymiary płytki drukowanej 38 × 61 mm

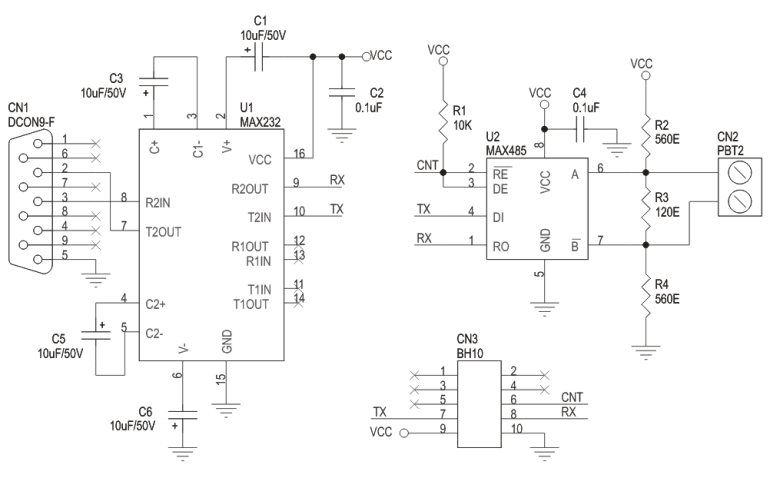

Schemat elektryczny projektu
Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić
4
C1,C3,C5,C6
10uF
2
C2,C4
100nF
1
R1
10k
2
R2, R4
560R
1
R3
120R
1
Podstawka
DIL16
1
Podstawka
DIL8
Galeria

Artykuł RS232 OR RS485 MODULE opracowano w wersji polskiej na podstawie współpracy z portalem www.electronics-lab.com.

Firma:
Tematyka materiału: RS232, RS485
AUTOR
Źródło
www.electronics-lab.com
