- komunikuje się z układem nadrzędnym poprzez standardowy interfejs szeregowy UART i komunikację znakową ASCII,
- może współpracować z konwerterem USB-UART,
- wejścia zgodne z logiką 3,3 V.

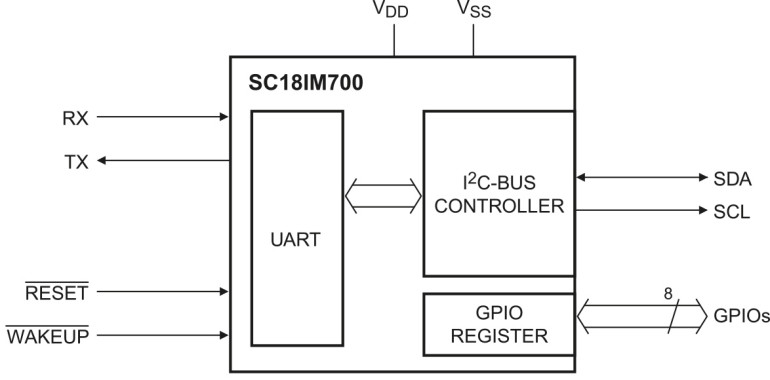

Zaprezentowany układ mostka UART-I²C pozwala na podłączenie układów I²C do monitorowania lub sterowania urządzeniami zewnętrznymi z użyciem portu szeregowego, czy to natywnego, czy zrealizowanego poprzez konwerter USB-UART. W konstrukcji zastosowano specjalizowany układ SC18IM700 firmy NXP, którego strukturę wewnętrzną pokazuje rysunek 1.
Układ komunikuje się z układem nadrzędnym poprzez standardowy interfejs szeregowy UART i komunikację znakową ASCII. Obsługuje odczyt i zapis magistrali I²C w trybie zapisu pojedynczego lub wielobajtowego z 16-bitowym buforem, zapewniając poprawne generowanie sygnałów sterujących magistralą. Zastosowanie układu umożliwia dołączenie układów ekspanderów GPIO, sterowników LED itp., bez konieczności poświęcenia czasu na oprogramowanie pośredniczące pomiędzy PC a I²C mikrokontrolera. Cała praca programistyczna przy zastosowaniu SC18IM700 ogranicza się do opracowania aplikacji na PC komunikującej się poprzez UART.
