- realizuje transmisję szeregową UART w paśmie ISM 868 MHz z modulacją LoRa,
- zawiera gotowy, wyspecjalizowany moduł radiowy,
- płytka drukowana zgodna rozmiarami z Raspberry Pi Zero,
- wyposażony jest w gniazdo antenowe do anteny o impedancji 50 Ω pracującej w paśmie 868 MHz, zakończonej wtykiem żeńskim uFL.
W urządzeniu zastosowano moduł radiowy E32-868T20S firmy Ebyte, który został pokazany na fotografii 1. Odpowiada on za realizację transmisji szeregowej UART w paśmie ISM 868 MHz z modulacją LoRa. Wybór modemu został podyktowany jego prostą aplikacją i konfiguracją.
Budowa i działanie
Schemat modułu rozszerzającego został pokazany na rysunku 1. Modem radiowy oznaczony jako RM jest zasilany napięciem 5 V ze złącza GPIO. Do konfiguracji i wymiany danych służy interfejs UART dostępny na wyprowadzeniach GPIO14 i 15 Raspberry Pi. Dioda AUX sterowana sygnałem AUX modemu wskazuje aktywną komunikację, sygnał AUX doprowadzony jest także do GPIO16, gdzie może być użyty do kontroli stanu modemu.

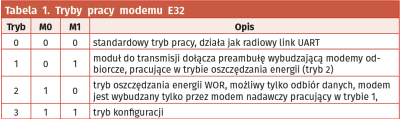

Modem wyposażony jest w gniazdo antenowe do bezpośredniego podłączenia anteny o impedancji 50 Ω pracującej w paśmie 868 MHz, zakończonej wtykiem żeńskim uFL. Do sterowania trybem pracy modemu wymagane są dwa sygnały: M0 i M1, których znaczenie opisano w tabeli 1. Do zmiany stanów sygnałów M0 i M1 służą wyprowadzenia GPIO5 i 6, które zawierają separację w postaci buforów U1 i U2. Dodatkowo do złącza I2C doprowadzono magistralę I2C przydatną do podłączenia zewnętrznych czujników.
