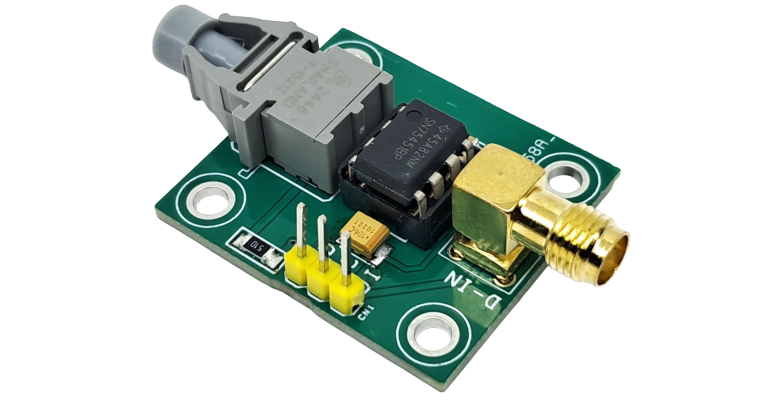

Moduł ten pozwala stworzyć uniwersalne łącze światłowodowe w zastosowaniach wymagających niedrogiego rozwiązania o wysokiej odporności na zakłócenia. Przesyła dane źródłowe TTL przez połączenie światłowodowe, obsługując odległości transmisji do 19 metrów ze standardowym kablem światłowodowym oraz do 53 metrów z kablem o podwyższonych parametrach.
Zaprojektowany dla zasilania 5 V, nadajnik obsługuje wejściowe prędkości przesyłu danych TTL do 5 Mbaud. Typowe zastosowania obejmują systemy wymagające izolacji napięciowej/galwanicznej, odporności na zakłócenia EMI/RFI lub zwiększonego bezpieczeństwa danych. Projektowanie łącza optycznego jest uproszczone dzięki zastosowaniu odbiorników kompatybilnych z układami logicznymi oraz dostępności pełnej specyfikacji dla każdego komponentu.

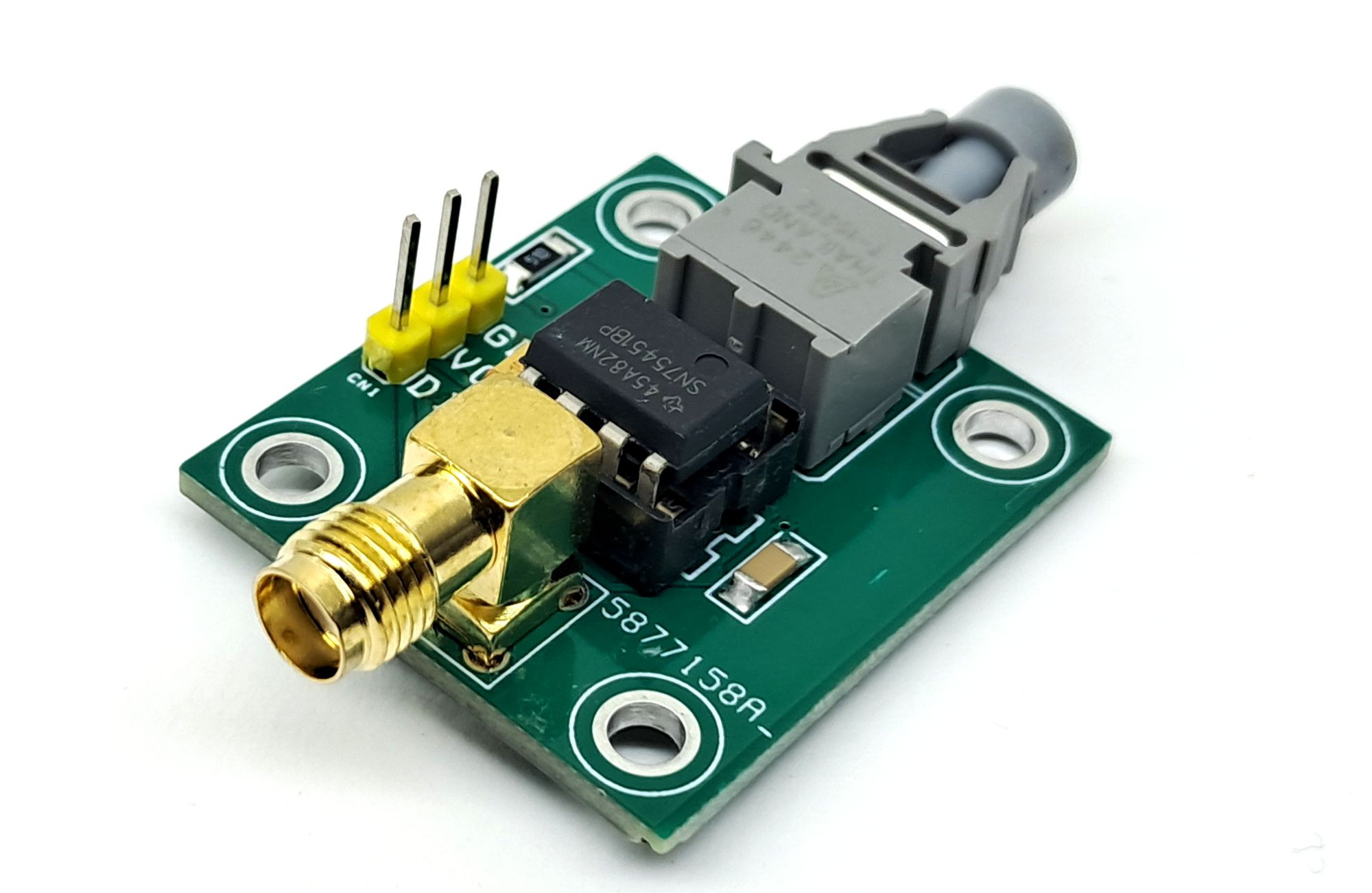

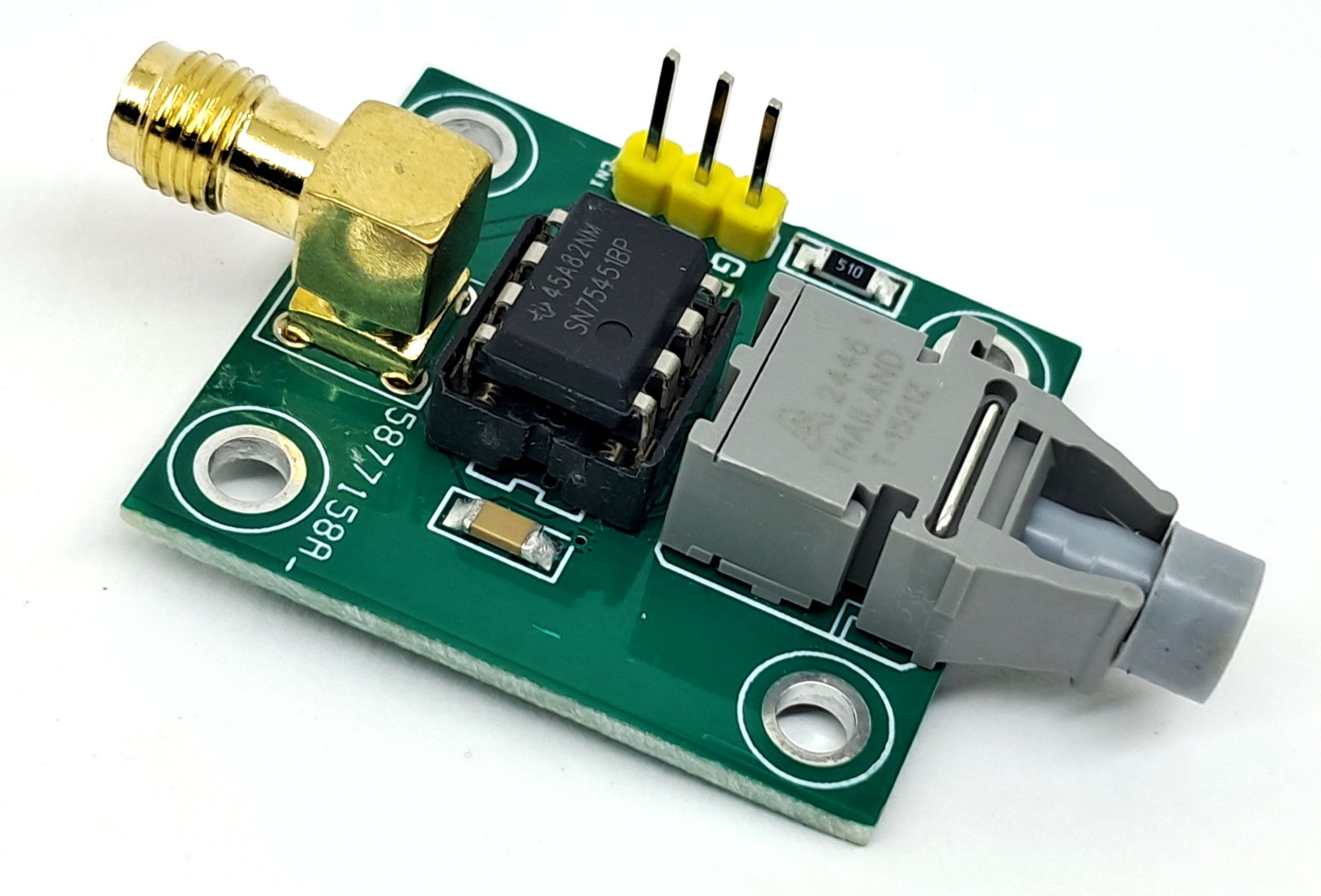

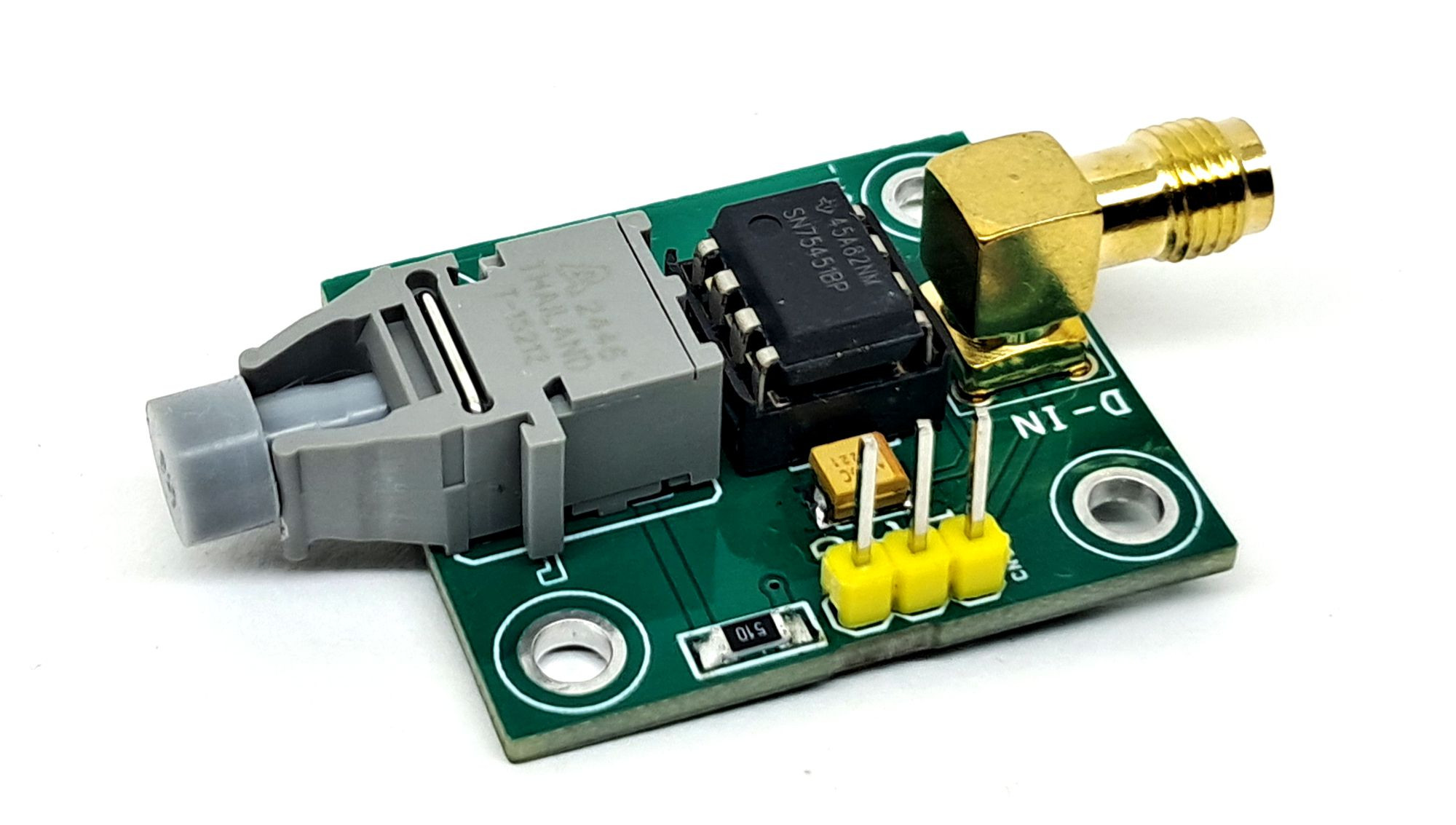

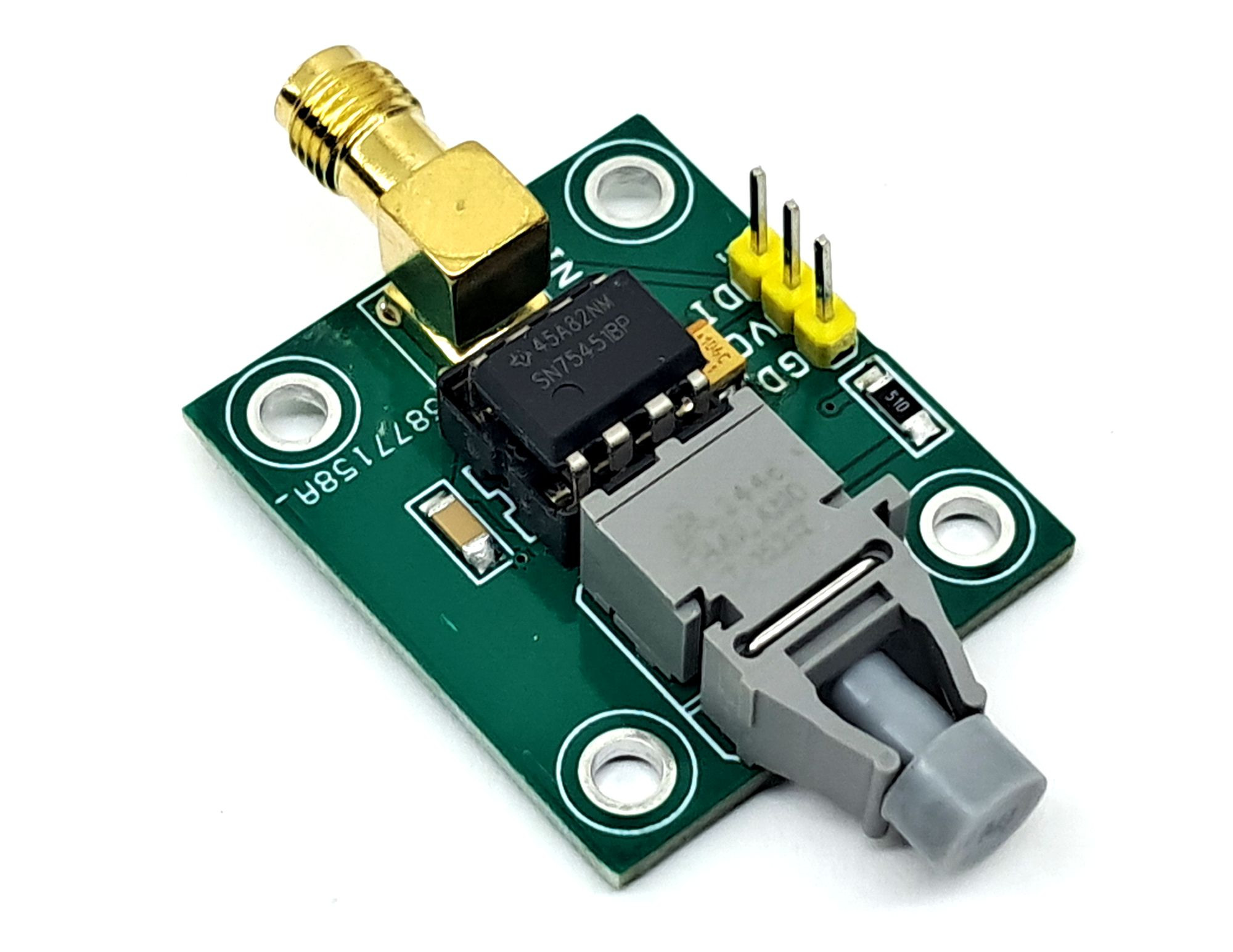

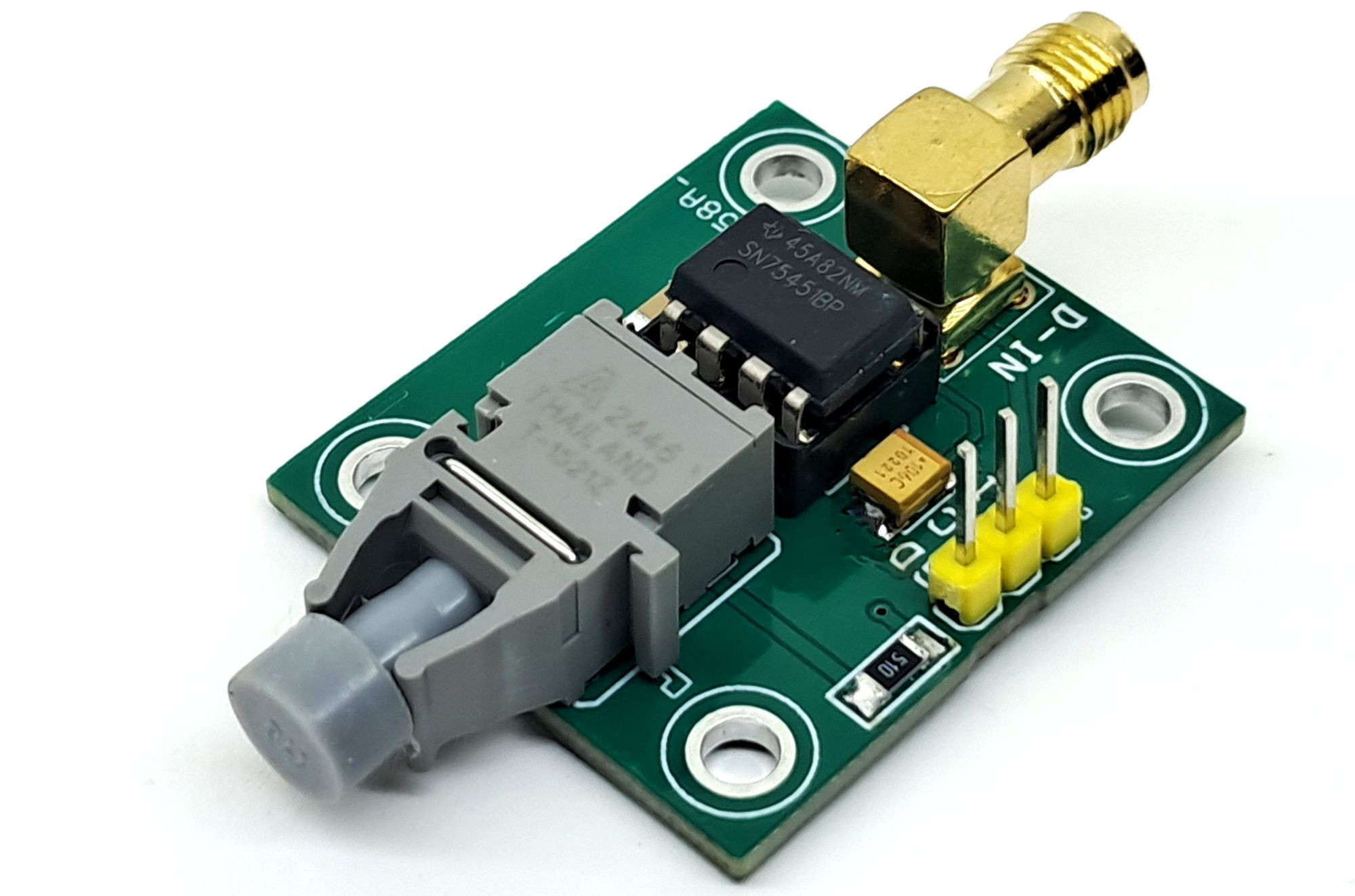

Nadajnik wyposażony jest w diodę LED o długości fali 660 nm. Układ scalony U1 oraz rezystor R1 dostarczają większość prądu wysterowania dla diody LED. Konstrukcja wykorzystuje moduł nadajnika HBBR-1521Z, któ...
