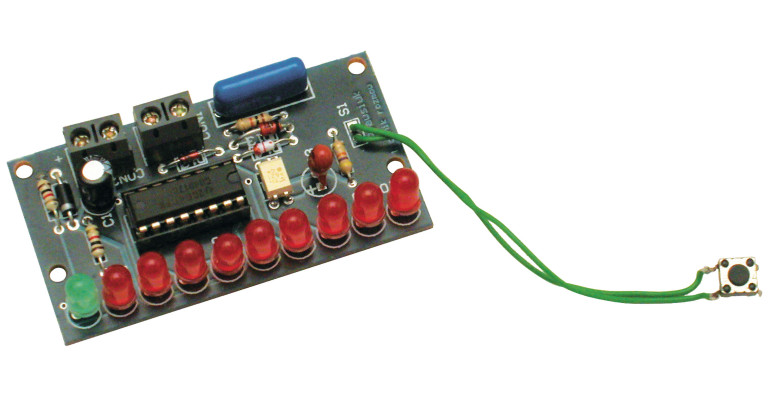

Po powrocie do domu, szczególnie po dłuższej nieobecności warto wiedzieć, czy przypadkiem ktoś dzwonił do nas podczas naszej nieobecności. Do tego celu można zastosować, na przykład identyfikator rozmów przychodzących (CLIP), jednak do jego używania niezbędne jest wykupienie odpowiedniej usługi u operatora telekomunikacyjnego. Jeśli nie zależy nam na dokładnej informacji o numerze, a tylko na fakcie, że ktoś dzwonił, to wystarczy zastosować układ przedstawiony poniżej. Informuje on za pomocą dziesięciu diod świecących o liczbie rozmów przychodzących.

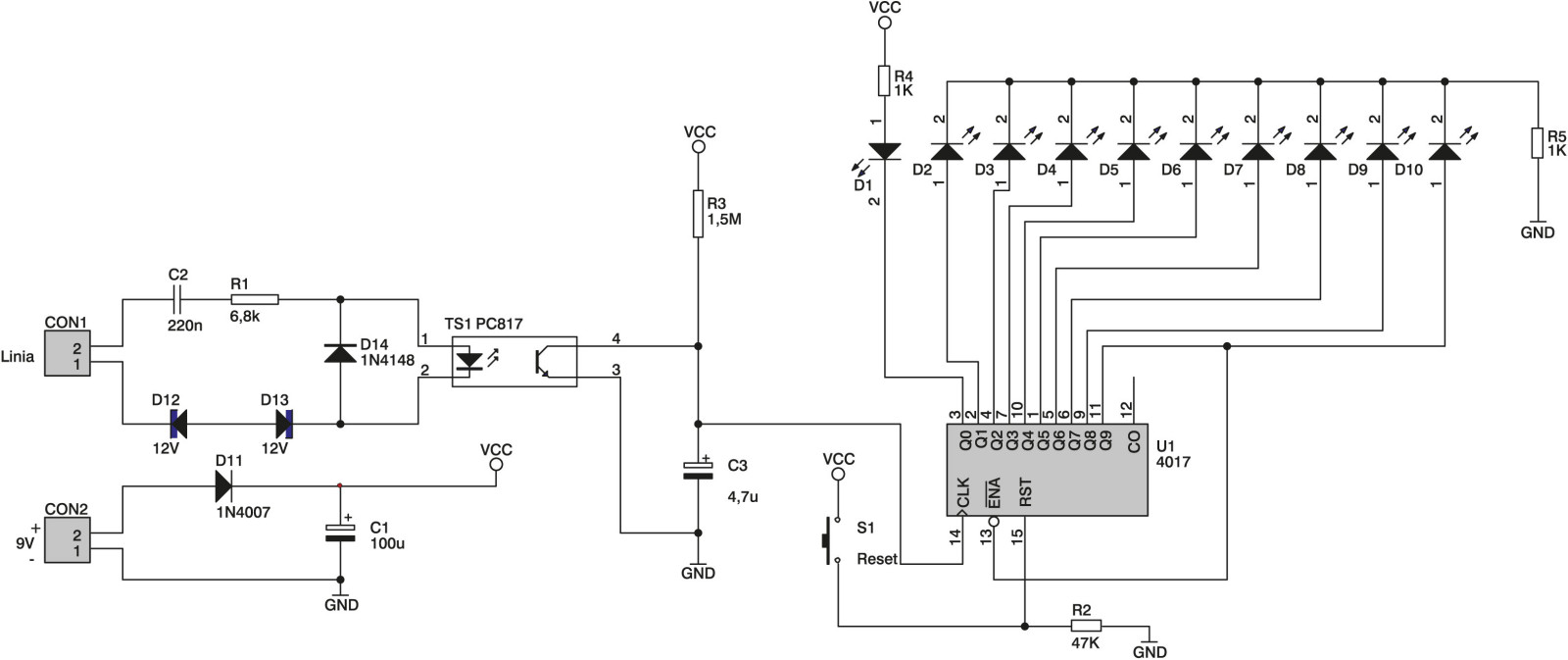

Schemat elektryczny wskaźnika jest przedstawiony na rys. 1.
Jako licznik oraz sterownik diod świecących został zastosowany układ typu CD4017, który zlicza impulsy wejściowe i zamienia je na kod „1 z 10”. Dioda D1 służy jako wskaźnik informujący o tym, czy był jakikolwiek sygnał dzwonienia, natomiast pozostałe diody D2...D10 określają ich liczbę. Po wyzerowaniu układu US1 wszystkie diody zostają wygaszone. Po pierwszym dzwonieniu zostaje zapalona dioda D1 oraz dioda D2. Dioda D1 pozostaje zapalona na stałe, a każda kolejna rozmowa przychodząca powoduje zapalenie kolejnych diod od D2 do D10 (w tym samym czasie świeci tylko jedna dioda). Jeśli licznik zostanie przepełniony (nastąpi to po 9 rozmowach przychodzących), możliwość zliczania przez układ US1 zostaje zablokowana poprzez podanie stanu wysokiego na wejście !ENABLE. Następuje to po dziewięciu impulsach na wejściu CLK. Do zerowania służy przycisk S1. Jego naciśnięcie powoduje zerowanie licznika i wygaszenie wszystkich diod. Wejście zegarowe układu US1 jest sterowane z wyjścia detektora prądu dzwonienia zbudowanego w oparciu o transoptor TS.
