- moduł izolacji funkcjonalnej do systemów o różnicy potencjałów mas <= 250 V,
- wbudowana przetwornica DC/DC 5 V/5 V o mocy 1 W,
- układ przystosowany do współpracy z izolatorami typu ADuM3165 oraz ADuM3166,
- wbudowany sygnalizator poprawności napięć zasilających (dioda LED).

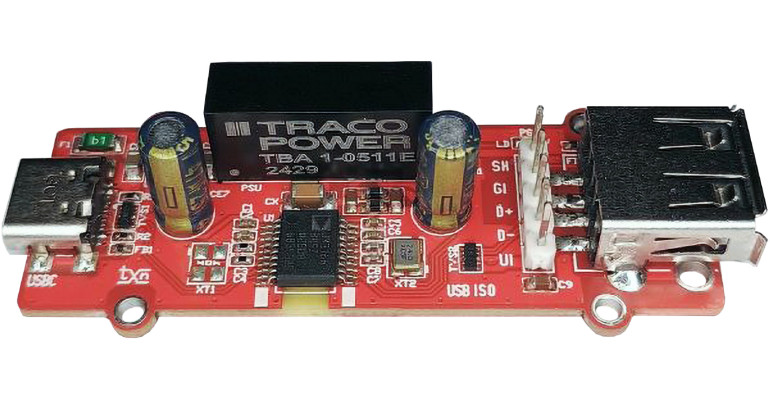

Oba typy są zgodne pod względem wyprowadzeń, za wyjątkiem obwodu oscylatora, który w ADuM3165 znajduje się po stronie portu Upstream, a w ADuM3166 po stronie Downstream. Modelowa płytka jest zatem zgodna z obydwoma modelami tychże izolatorów scalonych.
Zasilanie 5 V, niezbędne do działania układu, pobierane jest bezpośrednio z portu Upstream poprzez złącze USB-C, skąd przez bezpiecznik polimerowy F1 dostarczane jest do układu U1 oraz do przetwornicy PSU. Moc wyjściowa przetwornicy typu TBA1-0511E przy zasilaniu 5 V wynosi 1 W, co zapewnia prawidłową współpracę z większością interfejsów komunikacyjnych, np. konwerterów USB/Serial FTDI. Dławik L1 oraz kondensatory C18, CE7 stanowią filtr wejściowy przetwornicy, a dławiki FB4,5, kondensatory C20,21 oraz CE8 – filtr wyjściowy. Magistrala USBC ze złącza doprowadzona jest przez drabinkę zabezpieczającą TVS1 bezpośrednio do U1, którego obwód wejściowy integruje niezbędnie terminatory i rezystory podciągające magistrali, upraszczając układ aplikacyjny.
Płytka zawiera dwa obwody oscylatorów 24 MHz niezbędnych do działania układu U1. W przypadku ADuM3165 należy zastosować kwarc XT1 (24 MHz) i kondensatory C3,4, a w przypadku ADuM3166 odpowiednio XT2 i C7,8. Port USB po izolacji, poprzez drabinkę zabezpieczającą TVS2, wyprowadzony jest na gniazdo USBA oraz na złącze szpilkowe USB. Moduł uzupełnia sygnalizator poprawności napięć zasilania na elementach Q1, R6, LD, sterowanych z wyprowadzenia PGOOD U1. Stan wysoki PG sygnalizuje poprawność napięć zasilania po obu stronach interfejsu.
