Nowy, jednopłytkowy komputer przemysłowy od firmy Gateworks

Jakub Tyburski

Blog

Komputery

20 lipca 2021

853

W sprzedaży pojawił się jednopłytkowy komputer Venice GW7100 firmy Gateworks dedykowany rozwiązaniom wbudowanym w przemyśle.

Jest to urządzenie o wymiarach 35 × 100 mm wyposażone w 64-bitowy układ SoC i.MX8M firmy NXP o czterordzeniowym rdzeniu Cortex-A53 firmy ARM i taktowaniu 1,6 GHz, zawierające pamięci: RAM LPDDR4 o pojemności 1 GB oraz Flash eMMC o pojemności 8 GB. Komputer ten posiada gniazdo Mini-PCIe dla układów implementujących standard 802.11ax/ac/b/g/n (Wi-Fi) i modemów telefonii trzeciej, czwartej oraz piątej generacji. Obecny jest w nim port Gigabit Ethernet i złącze kart NanoSIM. Interfejsami Venice GW7100 są: USB 2.0, DIO, I²C, SPI i UART. Natomiast peryferiami: trójosiowy akcelerometr/magnetometr MEMS i układ GPS o oznaczeniu ZOE-M8 firmy u-blox dostępny jako opcja. Wraz z nimi występuje wbudowany kontroler systemu odpowiedzialny za monitorowanie napięcia i temperatury, zegar czasu rzeczywistego, programowalne wyłączanie, zdalne wzbudzanie i bezpieczne przechowywanie kluczy.

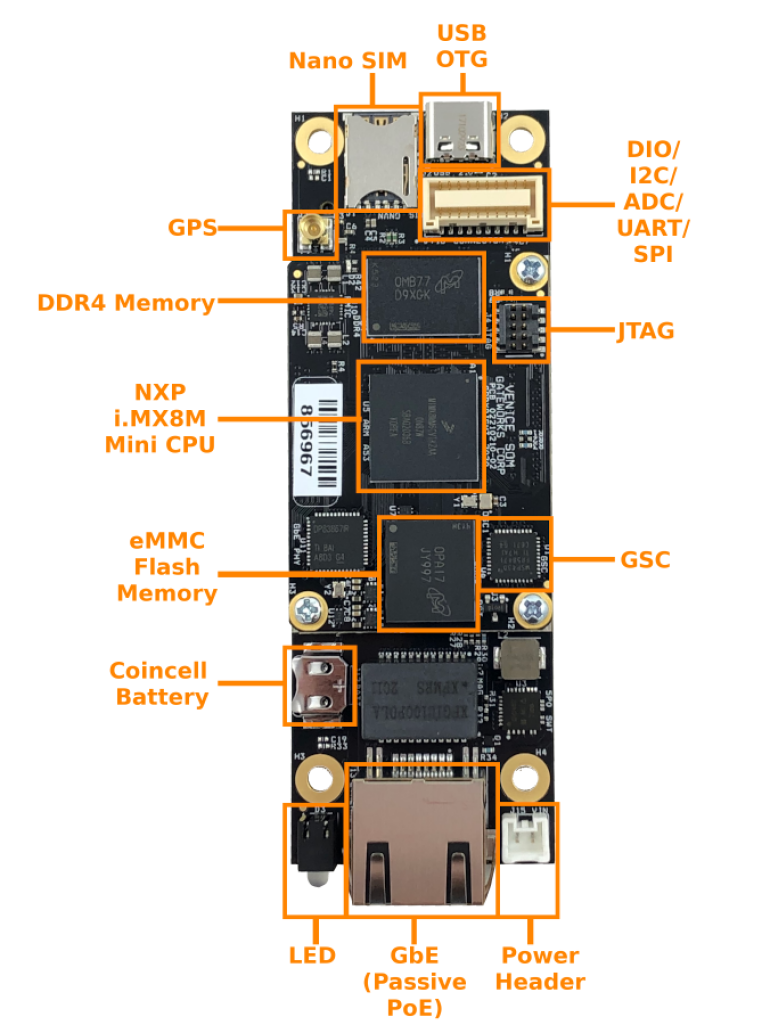

Rozmieszczenie elementów na płytce

Krótko mówiąc to podzespół zapewniający zaawansowane monitorowanie stanu systemu. Zasilanie komputera odbywa się przez dedykowane złącze mocy lub gniazdo Gigabit Ethernet w ramach standardu Power-over-Ethernet (PoE). Urządzenie wspiera i obsługuje system operacyjny Ubuntu Linux BSP. Sprawdza się ono szczególnie w aplikacjach sieciowych i Internecie Rzeczy (IoT).

Rozmieszczenie elementów na płytce

Specyfikacja jednopłytkowego komputera przemysłowego GW7100

Układ SoC i.MX8M firmy NXP:
- Rdzeń: Cortex-A53 firmy ARM
- Długość magistrali danych: 64 bity
- Częstotliwość taktowania: 1,6 GHz
Pamięci:
- RAM LPDDR4: 1 GB (możliwość zwiększenia pojemności do 4 GB)
- Flash eMMC: 8 GB (możliwość zwiększenia pojemności do 64 GB)
- EEPROM (konfiguracja komputera)
Interfejsy:
- USB 2.0
- DIO
- SPI
- I²C
- UART
Wyprowadzenia cyfrowe i analogowe
Peryferia:
- Trójosiowy akcelerometr/magnetometr MEMS
- Układ GPS ZOE-M8 firmy u-blox ze złączem MMCX (jako opcja)
Złącza:
- Mini-PCIe
- Baterii dla zegara czasu rzeczywistego
- Karty NanoSIM
Współpraca z systemem operacyjnym Ubuntu Linux BSP
Zakres temperatury pracy: od -40 do 85°C
Zakres napięcia zasilania: 8-60 V
Zużycie mocy: 6W przy temperaturze otoczenia 25°C
Obecność zabezpieczenia przed odwróceniem polaryzacji napięcia zasilania
Wymiary: 35 × 100 mm
Gwarancja na 1 rok

Więcej informacji pod adresem: www.gateworks.com
