Głównym elementem naszego układu jest transformator zapewniający galwaniczną separację od linii telefonicznej. Takie rozwiązanie pozwoliło na zlikwidowanie przydźwięku sieciowego oraz zabezpieczenie wejść urządzenia nagrywającego przed niebezpiecznymi impulsami indukowanymi w linii telefonicznej. Poza transformatorem w urządzeniu zastosowano wysokonapięciowy kondensator 100 nF/400 V oraz rezystor R1 o rezystancji 620 Ω, mające za zadanie zmniejszenie obciążenia linii telefonicznej. Potencjometr P1 pełni rolę regulatora poziomu sygnału wyjściowego.

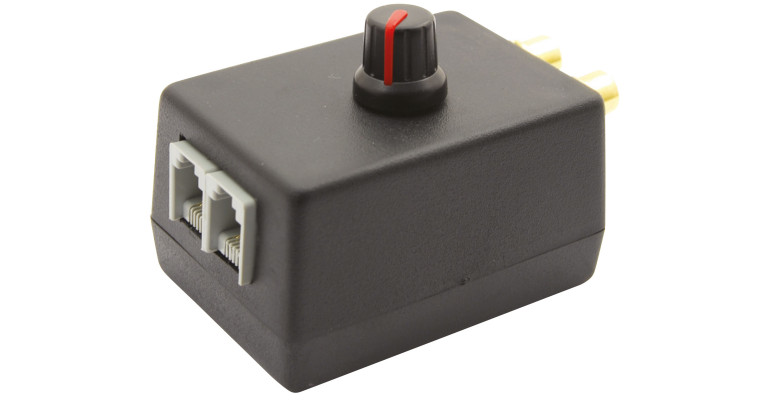

Urządzenie zamontowano w obudowie Z24 bez użycia płytki drukowanej. Transformator separujący 1:1 można znaleźć w prawie każdym niepotrzebnym aparacie telefonicznym lub modemie komputerowym. Montaż sprowadza się do połączenia równolegle aparatu telefonicznego z transformatorem poprzez elementy C1, R1 i dołączenia do wyjścia transformatora potencjometru oraz gniazd wyjściowych dostosowanych do własnych potrzeb.
