Przetwornik częstotliwości na napięcie (tachometr) – przetwornik częstotliwości na napięcie z czujnikiem magnetycznym o zmiennej reluktancji

Rajkumar Sharma

Projekty

Dla pojazdów

10 czerwca 2022

2480

Przedstawiony układ to przetwornik częstotliwości na napięcie, który może być wykorzystywany w wielu zastosowaniach.

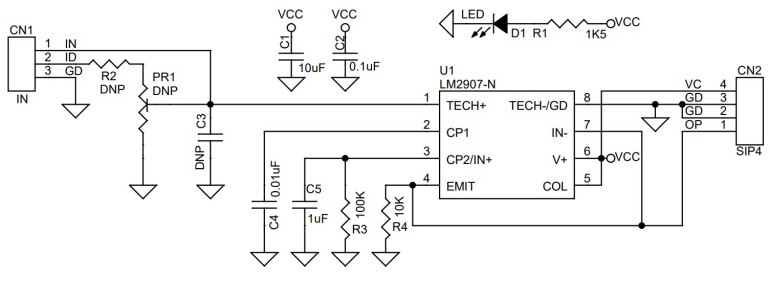

Zasadniczo jest to kondycjoner sygnału dla czujnika magnetycznego o zmiennej reluktancji stosowanego w silnikach lub maszynach do wykrywania prędkości obrotowej poprzez wykrywanie zębów kół zębatych. Poziom sygnału wejściowego wynosi od 20 mV do 28 V. Układ zapewnia napięcie 1 V (67 Hz/Volt), gdy częstotliwość wejściowa wynosi 67 Hz, przy zasilaniu 15 V. Maksymalna częstotliwość wejściowa wynosi 1 kHz. W projekcie wykorzystano układ scalony LM2907N-8. Więcej informacji na temat różnych konfiguracji można znaleźć w specyfikacji tego układu. Złącze CN1 służy do podłączenia czujnika lub sygnału wejściowego. Dioda D1 to LED zasilania, zaś zasila wejście CN2 i wyjście napięciowe. Użyjmy poniższego wzoru, aby obliczyć napięcie wyjściowe dla wejścia o żądanej częstotliwości.

VOUT = fIN × VCC × R3 × C4

Układy tachometryczne serii LM2907 są przeznaczone do zastosowań wymagających minimalnej liczby elementów zewnętrznych i maksymalnej uniwersalności. Aby w pełni wykorzystać jego ...

Aby kontynuować czytanie wykup prenumeratę

Kup teraz

Galeria

DATA SHEET

Wideo

Artykuł FREQUENCY TO VOLTAGE CONVERTER (TACHOMETER) – VARIABLE RELUCTANCE MAGNETIC PICKUP TO VOLTAGE CONVERTER opracowano w wersji polskiej na podstawie współpracy z portalem www.electronics-lab.com.
