Budujemy programator ATtiny85 do Arduino UNO

Rajkumar Sharma

Projekty

Arduino

1 kwietnia 2021

3616

O popularności Arduino napisano wiele. Programatory również cieszą się wielkim powodzeniem. W artykule prezentujemy sposób na przekształcenie Arduino UNO w programator ISP dla popularnego mikrokontrolera AVR - ATtiny85. Do jednorazowego zastosowania, oczywiście wystarczy kilka podzespołów i solidne połączenie przewodami. Do częstszego programowania układów zalecamy wykonanie płytki PCB.

Płytka umożliwia szybkie wgranie programu ładującego (boot-loadera) do układu ATtiny85.

Shield zbudowano z:

8-pinowego gniazda DIP, do włożenia nowego układu ATtiny85,
kondensatora odsprzęgającego C1,
kondensatora C2, który zapobiega automatycznemu resetartowi Arduino UNO gdy wgrywamy program do układu.

Niedrogi projekt do Arduino, do programowania 8-pinowych mikrokontrolerów AVR ATtiny85. Wymaga od użytkownika zaledwie kilku pinów I/O i kondensatorów.

Poniżej prezentujemy listę kilku tutoriali prezentujących w jaki sposób zaprogramować ATtiny85 z poziomu Arduino IDE korzystając z Arduino Uno:

Podstawowe parametry programatora ATtiny85 do Arduino UNO

Wymiary PCB: 25×51,12 mm

Schemat elektryczny programatora ATtiny85 do Arduino UNO

Wykaz połączeń ATtiny85 i Arduino UNO

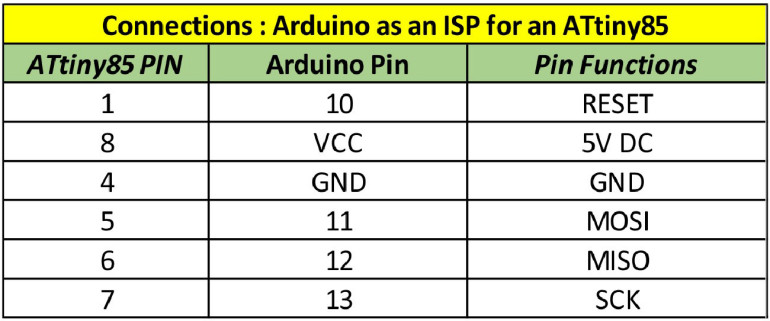

Wykaz połączeń wyprowadzeń Arduino UNO i ATtiny85

Opis wyprowadzeń ATtiny85

Wykaz elementów

Ilość

Symbol

Nazwa/opis/gdzie kupić

Szpilki goldpin 1x7 + 1x8

Galeria

Wideo

Do pobrania

Schemat elektryczny układu

Gerbery

Artykuł Attiny85 8-pin Arduino Programming Shield opracowano w wersji polskiej na podstawie współpracy z portalem www.electronics-lab.com.

Firma:

Tagi: Arduino Programowanie

Tematyka materiału: Arduino UNO, ATtiny85, shield

AUTOR

Rajkumar Sharma

NAPISZ DO AUTORA

ZOBACZ WIĘCEJ ARTYKUŁÓW AUTORA

Źródło

www.electronics-lab.com
